Раскатная головка (раскатка) предназначена для окончательной обработки внутренней поверхности цилиндра методом пластического деформирования металла. После раскатывания повышается класс шероховатости, происходит упрочнение поверхности металла. Холодное деформирование металла осуществляется коническими роликами в количестве 12 штук. Припуск под раскатывание назначается в пределах 80...100 мкм. Диаметр раскатки регулируется в небольшом диапазоне за счет гайки поз. 7.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Раскатная головка d=160Н9.

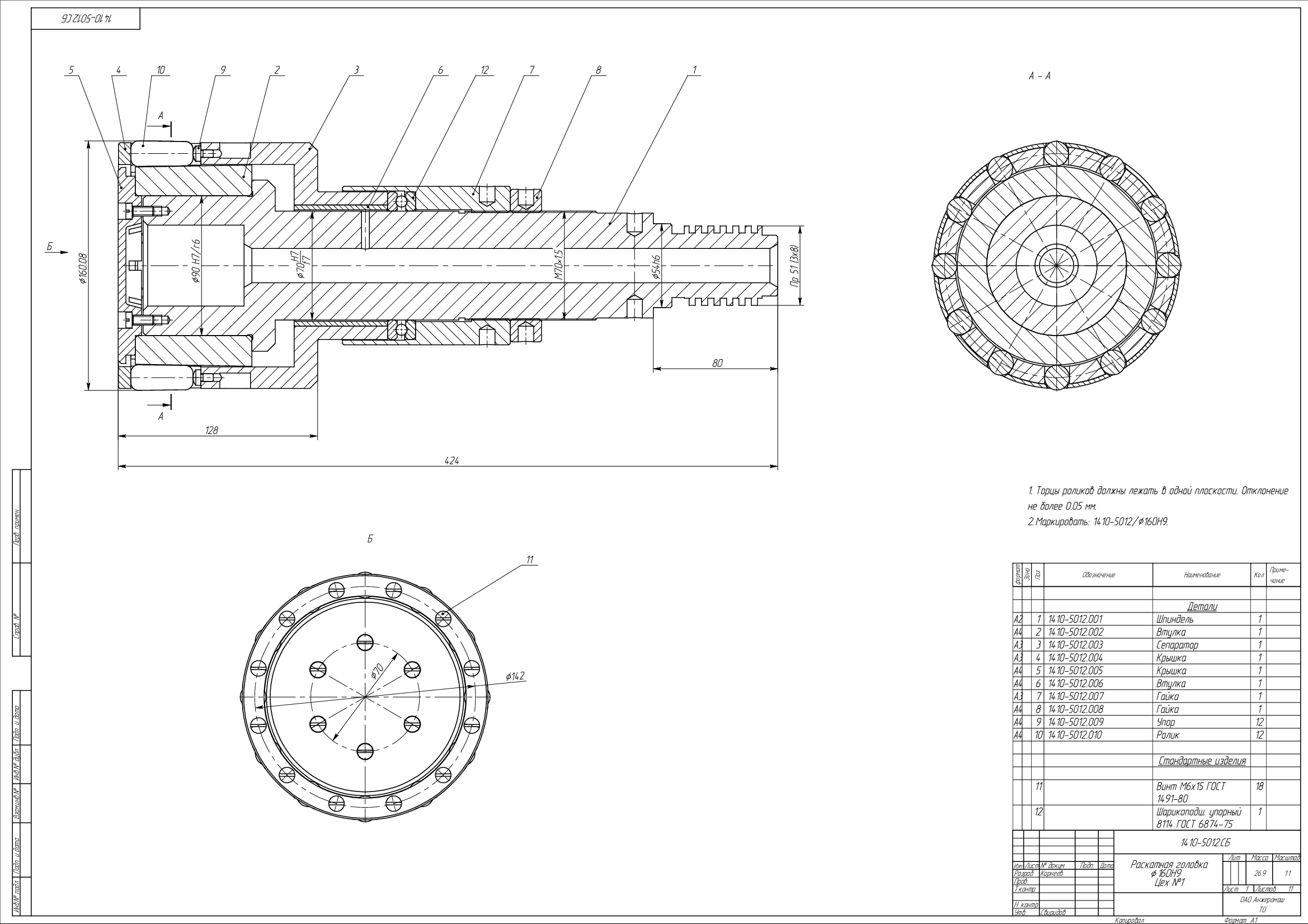

Раскатная головка d=160Н9.
0
1
137
1
0
50
Автор
Анатолий
Корнеев
Дата
17.10.2023
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка
Софт
T-FLEX CAD 10
Содержимое архива
-
1410-5012 Раскатка для цилиндра 160
-
1410-5012.001 Шпиндель.grb
-
1410-5012.002 Втулка.grb
-
1410-5012.003 Сепаратор.grb
-
1410-5012.004 Крышка.grb
-
1410-5012.005 Крышка.grb
-
1410-5012.006 Втулка.grb
-
1410-5012.007 Гайка.grb
-
1410-5012.008 Гайка.grb
-
1410-5012.009 Упор.grb
-
1410-5012.010 Ролик.grb
-
1410-5012.СБ Раскатка для цилиндра 160H9.grb
-
