Конкурс асов 3D-моделирования

Разработка конструкции станочного приспособления для закрепления заготовки детали «Направляющая» зажимом резьбовым с замковым упором на операции механической обработки поверхности 50+0,1 мм

Белорусский национальный технический университет
Кафедра технология машиностроения
курсовой проект по дисциплине "технологическая оснастка"
На тему: " Разработка конструкции станочного приспособления для закрепления заготовки детали «Направляющая» зажимом резьбовым с замковым упором на операции механической обработки поверхности 50+0,1 мм"
Минск 2017

Исходные данные: направляющая, объем выпуска – 23 000 деталей в год,
режим работы – двухсменный при 40 часовой рабочей неделе.
В данной работе рассматривается направляющая, предназначенная для направленного перемещения по собственной поверхности других деталей. Рассчитано приспособление для обработки детали.

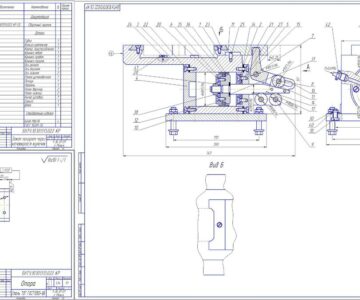

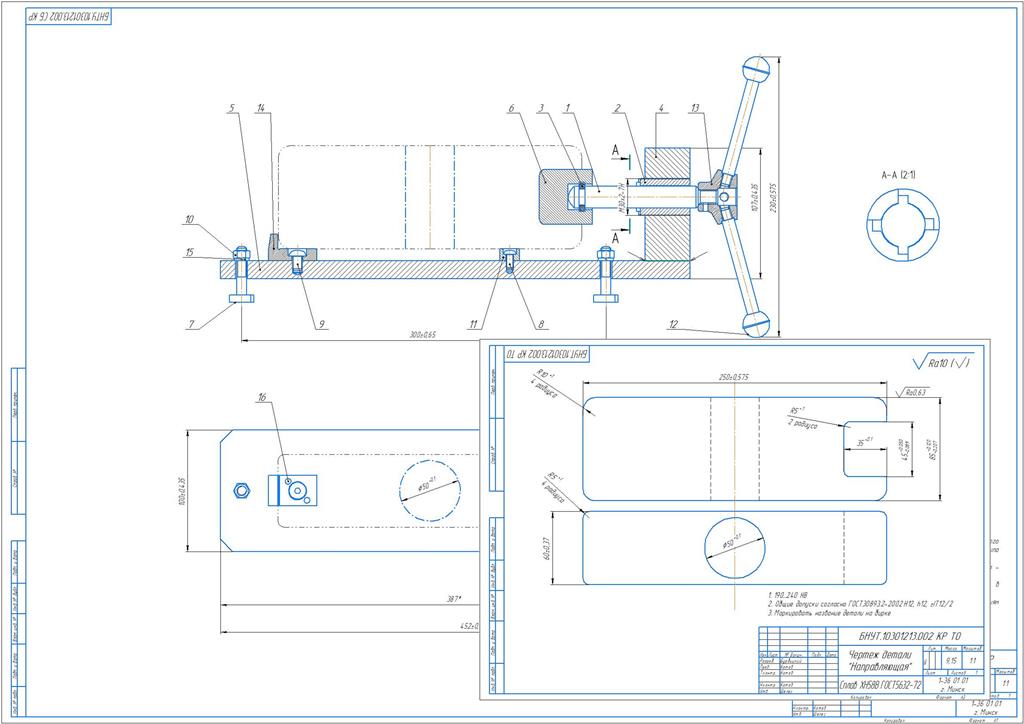

Графическая часть содержит чертеж самой направляющей и сборочный чертеж приспособления.
Оглавление
1. Назначение и анализ технологичности конструкции детали
2. Расчет типа производства и выбор конструкции приспособления
3. Расчет режимов резания
4. Описание конструкции и работы приспособления
5. Силовой расчет
6. Точностной расчет приспособления
7. Экономический расчет приспособления
Вывод
Список используемой литературы
Приложение

Состав: Приспособление (СБ), деталь (ТО), Спецификация, Титульный лист технологического процесса, Титульный лист курсового проекта, Записка, Ведомость, Карта контрольных эскизов, Карта операционных эскизов Язык документа
