Режущий инструмент (круглый фасонный резец и дисковую канавочную фрезу для обработки канавок сверла, червячную фрезу для обработки шлицевого вала и комплект протяжек.)

Федеральное государственное образовательное учреждение
высшего профессионального образования
<>
Кафедра: Технологии машиностроения
Курсовая работа по дисциплине «Режущий инструмент»
Пояснительная записка
КРАСНОЯРСК 2007

Целью данной работы является конструирование и расчет инструмента для обработки металла резанием.
Расчет профиля конструктивных элементов режущего инструмента производится с помощью ЭВМ. В ходе данной работы решается как прямая, так и обратная задача проектирования инструмента. Предложено спроектировать круглый фасонный резец и дисковую канавочную фрезу для обработки канавок сверла, червячную фрезу для обработки шлицевого вала и комплект протяжек.

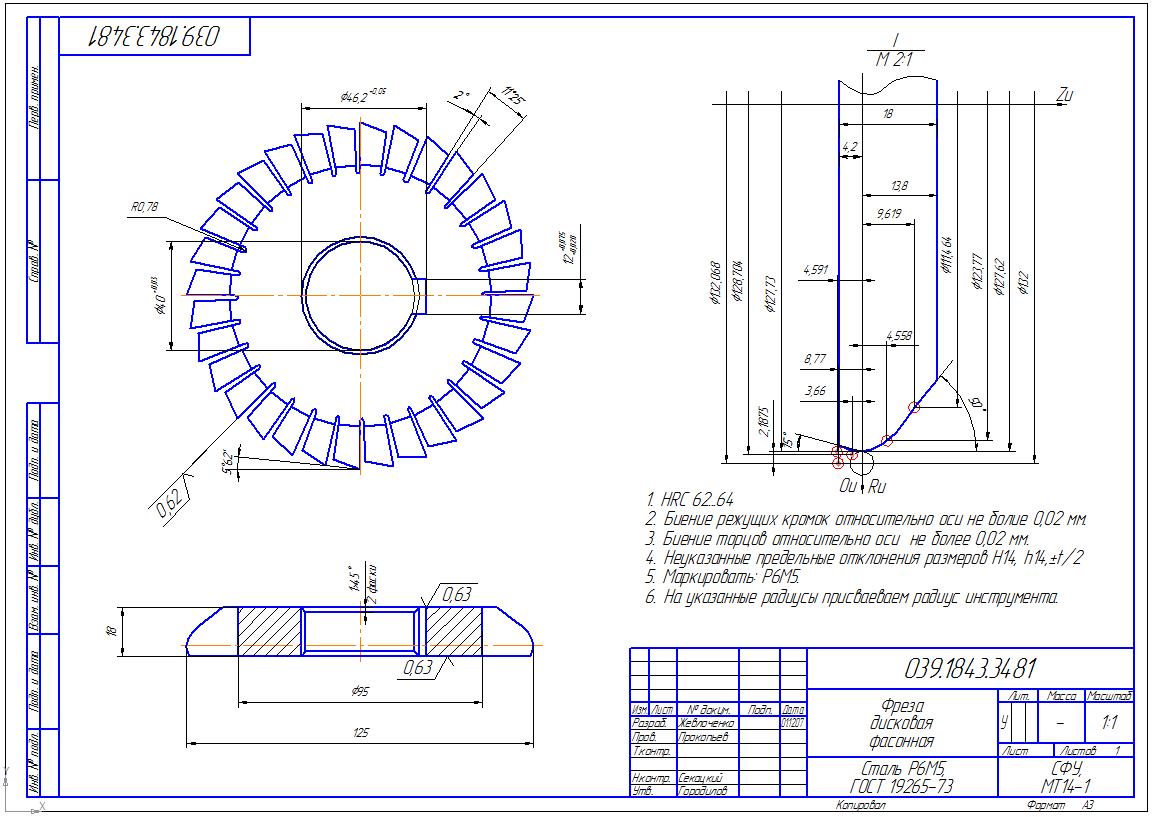

Расчет фасонного резца, червячной фрезы для обработки шлицевого вала и дисковой фасоночной фрезы производится на персональном компьютере. После расчета и ввода исходных данных на их основах разрабатываются чертежи на выше указанные инструменты.
Комплект протяжек разрабатывается вручную, после чего производится расчет в Microsoft Office Exell 2007.
Расчет червячной фрезы для обработки шлицевого вала производится на специализированном продукте КОМПАС 8PLUS
Выполнение данной работы позволяет получить знания по проектированию режущего инструмента, новые практические данные работы с ЭВМ при решении конкретной задачи.
