Силовой расчет коробки передач металлорежущего станка 2Н135

Хмельницкий национальный университет
Кафедра инженерной механики
Курсовой проект по дисцеплине "Металлорежущие станки"
На тему: "Силовой расчет коробки передач металлорежущего станка 2Н135"
Хмельницкий 2013

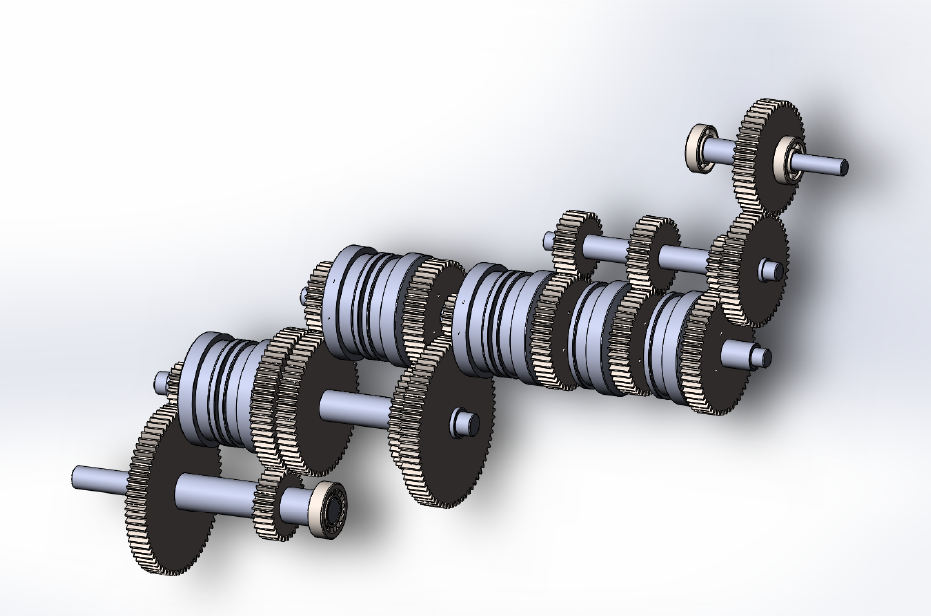

В даной курсовой рассмотрено обоснование технической характеристики станка, кинематический расчет привода главного движения, силовой расчет элементов коробки скоростей, прние иоектирова расчет узла шпиндельного. Пояснительная записка состоит из 22 страниц. Имется полная деталировка коробки скоростей, спецефикация, чертеж кинематической схемы.

Технические характеристики:

- Наибольший условный диаметр сверления в стали, мм - 35
- Рабочая поверхность стола, мм - 400 Х 1600
- Расстояние от торца шпинделя до рабочей поверхности стола, мм - 750
- Вылет шпинделя, мм - 300
- Наибольшее вертикальное перемещение (стола), мм - 300
- Конус Морзе отверстия шпинделя - 4
- Количество скоростей шпинделя, Zv - 12
- Частота вращения шпинделя, мин-1 - 31 - 1400
- Число подачи шпинделя, Zs - 9
- Подача шпинделя, мм / об - 0,1 - 1,6
- Мощность электродвигателя привода главного движения, кВт - 7.5
- Габаритные размеры (длина х ширина х высота), мм - 1030 Х 825 Х 2535
