Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет ТТЛП
Кафедра ДОСиИ
Специальность МОЛК
СпециализацияМОДП
КУРСОВАЯ РАБОТА
по дисциплине: «Теория и конструкция деревообрабатывающего оборудования»
Тема: «Конструктивный анализ механизмов и функциональных узлов станка ШПА-40»
Минск 2011
Целью выполнения курсового проекта является конструктивный анализ механизмов и функциональных узлов станка ШПА-40.
В I-ом разделе данного курсового проекта было рассмотрено назначение станка, область его применения, описание конструкции и основных схем станка. А также применяемый инструмент и подготовка его к работе. Карта смазки и правила техники безопасности.
Во II-ом разделе рассмотрели технологические операции, выполняемые на станке и требования, предъявляемые к заготовки.
В III-ем разделе был приведен кинематический расчет механизмов резания и механизмов подачи, расчет полезной мощности механизма резания и подачи, расчет тягового усилия механизма подачи.
В IV-ом разделе приведены проектный и проверочный расчет гидроцилиндра и сделаны выводы о работоспособности механизма.
В V-ом разделе рассчитана производительность станка и разработаны мероприятия по повышению производительности станка.

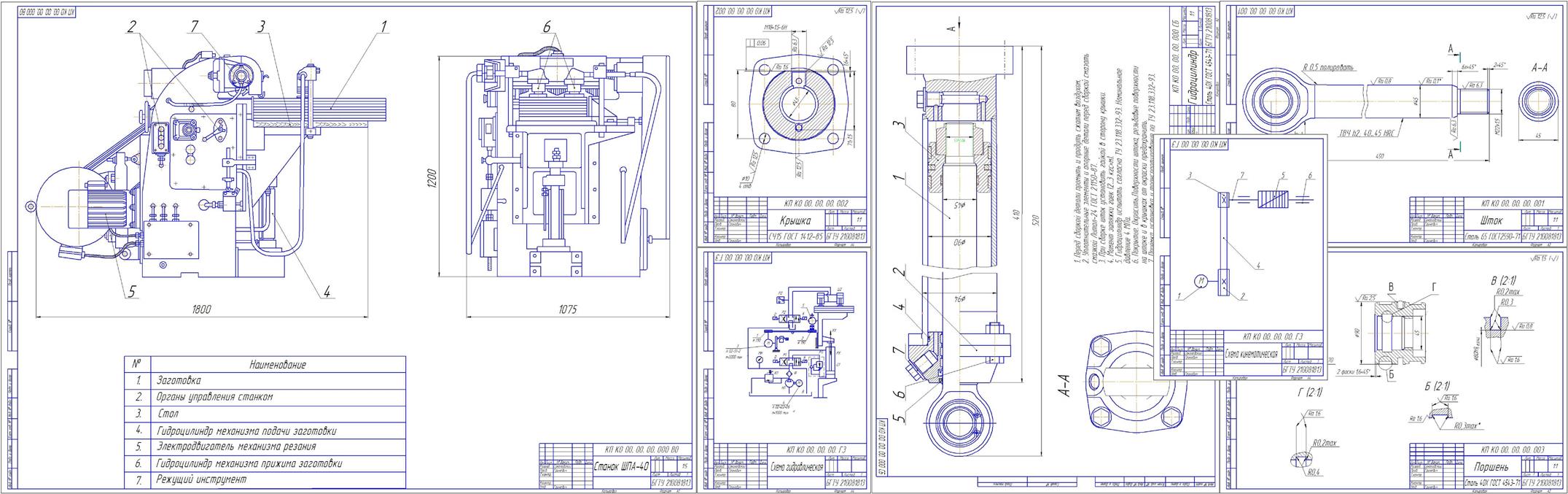

В курсовом проекте также приложена графическая часть, которая включает в себя общий вид и схемы станка, сборочный чертеж и деталировки узла.
Пояснительная записка 27 с., 5 рис., 4 табл., 5 источников, 1 прил.
Содержание
Введение…………………………………………………………………………………........5
1. Общая часть……………………………………………………………………………6
1.1 Назначение станка, область его применения………………………………........6
1.2 Описание конструкции станка……………………………………………….......6
1.3 Техническая характеристика станка……………………………………………..8
1.4 Кинематическая, гидравлическая схемы станка с описанием принципа их работы……………………………………………………………………………...9
1.5 Применяемый инструмент и его подготовка к работе………………………...11
1.6 Наладка и настройка станка……………………………………………………..11
1.7 Технологическое обслуживание станка. Смазка станка………………………12
1.8 Устройства, обеспечивающие безопасность эксплуатации. Правила техники безопасности……………………………………………………………………..13
2. Технологическая часть……………………………………………………………….15
2.1 Технологические операции, выполняемые на станке…………………………15
2.2 Функциональная схема станка и ее описание………………………………….15
2.3 Требования, предъявляемые к заготовке и детали…………………………….16
3. Расчетная часть……………………………………………………………………….17
3.1 Кинематический расчет механизмов резания………………………………….17
3.2 Расчет полезной мощности механизма резания, исходя из установленной мощности электродвигателя…………………………………………………….17
4. Проектная часть………………………………………………………………………20
4.1 Расче гидроцилиндра…………………………………………………………….20
4.1.1 Расчетная схема с указанием действующих сил………………………...20
4.1.2 Проектный расчет………………………………………………………….20
4.1.3 Выводы о работоспособности механизма, сравнение расчетных параметров с действительными…………………………………………..23
5. Экономическая часть………………………………………………………………...24
5.1 Расчет производительности станка…………………………………………….24
5.2 Разработка мероприятия по повышению производительности оборудования…………………………………………………………………….24
Выводы и рекомендации по проекту…………………………………………..25
Список использованной литературы…………………………………………..26
Приложение А. Спецификация………………………………………………...27
