Модернизация привода главного движения токарно-лобового станка 165

Белорусско-Российский университет
Кафедра метало-режущих станков и инструментов
Курсовая работа по дисциплине "Конструирование и расчёт технологического оборудования"

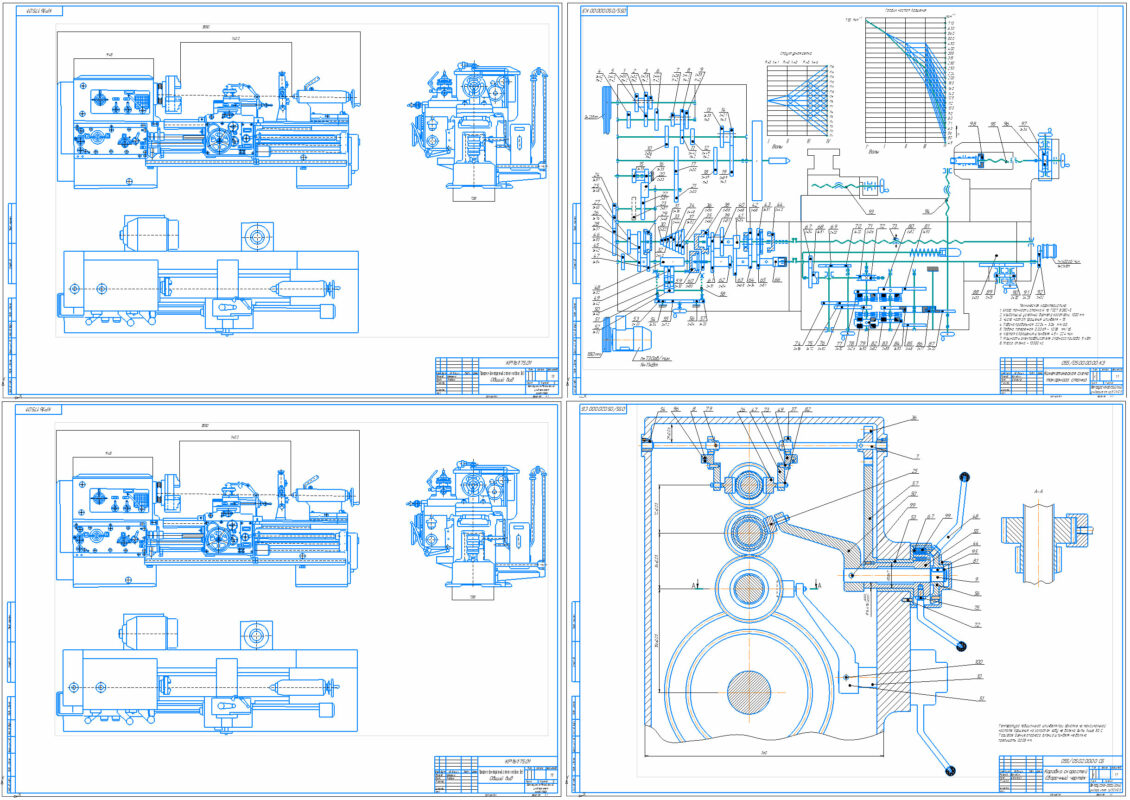

На тему: «Модернизация привода главного движения токарно-лобового станка 165 и упрощение механизма переключения»
Могилёв 2021

Токарно-лобовой ставок модели 165 предназначен для выполнения самых разнообразных токарных работ, в том числе точения конусов, обработки торцов, проточки канавок, растачивание внутренних поверхностей.

Техническая характеристика станка 165:
Класс точности - Н
Наибольший условный диаметр заготовки ─ 1000 мм
Число частот вращения шпинделя – 15;
Частота вращения шпинделя – 45 – 224 мин-1;
Подача, мм/об:
- продольная: 0,204 – 3,06;
- поперечная : 0,069 – 1,038;

Исходные данные: Кинематический расчет коробки скоростей:
число зубьев колёс: z=15;
частота вращения шпинделя nmin= 45мин -1;
φ=1,12.
Nдв.=2,93 кВт

Содержание:
Введение
1 Описание разрабатываемой конструкции и кинематической схемы
2 Расчет режимов резания
3 Кинематический расчет коробки скоростей
4 Силовые расчеты и расчеты деталей на прочность
4.1 Определение расчетных нагрузок
4.2 Проектный расчет зубчатых передач
4.2.1 Выбор материалов и термообработки
4.2.2 Определение допускаемых напряжений
4.2.3 Определение размеров передач зубчатых колес
4.2.4 Проверочный расчет прямозубой передачи
4.3 Расчет валов
4.3.1 Расчет вала на усталостную прочность
4.3.2 Расчет вала на статическую прочность
4.4 Выбор и расчет подшипников
4.5 Расчет шпоночного соединения
4.6 Расчет шлицевого соединения
5 Описание системы управления, системы смазки
6 Мероприятия по охране труда и технике безопасности
Заключение
Список использованных источников
