Модернизация станка мод. 16К20

Университет Машиностроения (МАМИ), Автоматизированные станочные системы и инструменты, Курсовой проект по дисциплине "Металлорежущие станки" на тему "Модернизация станка мод. 16К20", Москва 2014

Курсовой проект содержит 3,5 листа формата А1, 22 страницы пояснительной записки.

Задание: Модернизировать коробку скоростей станка мод. 16К20 при обработке вала ∅62H7 длиной L = 400 мм, Ra = 2,5 мкм. Глубина резания t = 2,5 мм.
Материал: Сталь 40Х, σв = 980 Мпа

Техническая характеристика станка
Наибольшая длина обрабатываемого изделия: 710 – 1000 – 1400 – 2000 мм
Высота от центров над плоскими направляющими станины – 215 мм
Пределы чисел оборотов шпинделя: 12,5 – 1600 мин-1
Пределы подач:
продольных 0,05-2,8 мм/об
поперечных 0,025-1,4 мм/об
Мощность электродвигателя главного привода – 11 кВт
Габариты станка:
длина – 2505-3195-3795 мм
ширина – 1190 мм
высота – 1500 мм
Масса станка: 2835-3005-3225-3685 кг
Пределы шагов, нарезаемых резьб:
метрической: 0,5-112 мм
модульной: 0,5-112 модуль
дюймовых: 56-0,5 числа ниток

В данном курсовом проекте мы подробно изучили устройство и технические характеристики станка мод. 16К20. Произведен расчет режимов резания станка, рассчитаны узлы коробки скоростей и произведена модернизация, путем замены диаметров шкивов ременной передачи.

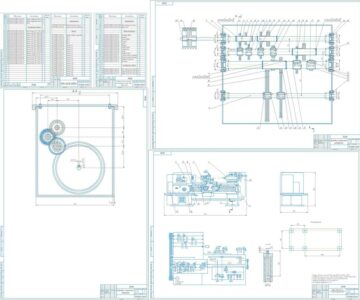

Состав: Суппорт станок мод. 16К20, Коробка скоростей мод. 16К20, Кинематическая схема станок мод. 16К20, Задняя бабка станок мод. 16К20, ПЗ Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Курсач\Чертежи\Задняя бабка станок мод. 16К20 _ Курсовой проект.cdw
Курсач\Чертежи\Кинематическая схема станок мод. 16К20 _ Курсовой проект.cdw
Курсач\Чертежи\Коробка скоростей станок мод. 16К20 _ Курсовой проект.cdw
Курсач\Чертежи\Суппорт станок мод. 16К20 _ Курсовой проект.cdw
Курсач\Записка\Курсовой проект_Модернизация станка 16К20.docx
Курсач\Записка\~$агмент_расчет шпинделя.fr~
Курсач\Записка\Фрагмент_График чисел оборотов после модернизации.frw
Курсач\Записка\Фрагмент_График чисел оборотов.frw
Курсач\Записка\Фрагмент_Расчет вала.frw
Курсач\Записка\Фрагмент_расчет шпинделя.frw
Курсач\Записка\Фрагмент_Режимы резания.frw
Курсач\Записка
Курсач\Чертежи
Курсач
