Привод главного движения токарно-револьверного станка

Полоцкий государственный университет
Кафедра технологии и обработки машиностроительного производства
Курсовой проект по дисциплине «Конструирование изделий машиностроения» Тема: «Привод главного движения токарно-револьверного станка»
Новополоцк 2018

Исходные данные
1. Мощность Nном (кВт) – 3,0;
2. Частота вращения n (мин-1) – 750;
3. КПД η – 83%;
4. cos – 0,7.

Объектом курсового проектирования является токарно-револьверный станок для обработки сталей и чугунов. В ходе работы над курсовым проектом станок-прототип 1341 был изменен с целью увеличения его надежности.
Объем:
- пояснительная записка - 32 страницы;
- таблицы – 9;
- иллюстрации – 13;
- графическая часть - 3 листа формата А1.

Аннотация 5
Введение 6
1 Определение основных технических характеристик станка 7
2 Разработка и описание компоновки станка 8
3 Разработка и описание кинематической структуры станка 9
4 Кинематический расчет привода главного движения 10
6 Описание конструкции спроектированных узлов 28
7 Описание системы управления 30
Заключение 32
Список используемой литературы 33

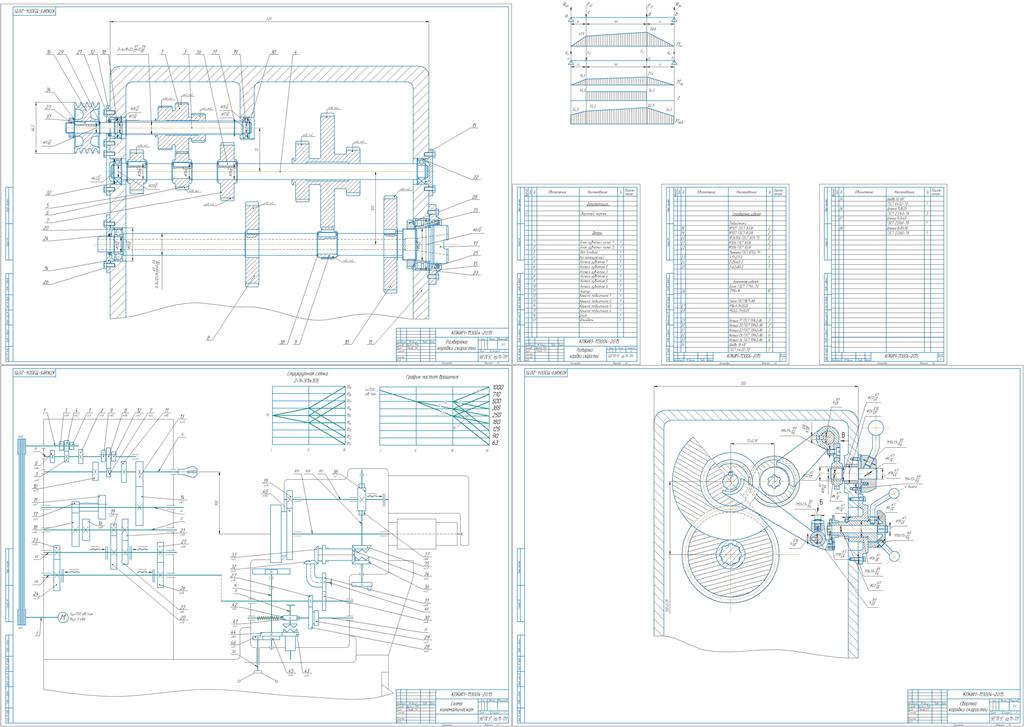

Состав: Пояснительная записка , 3 чертежа форматом А1 , спецификация Язык документа

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Токарные станки / Привод главного движения токарно-револьверного станка

3list_1.cdw
KIM-Titulnik (1).docx
List_2_1_moya_epyura_-_kopia.cdw
spetsifikatsia_moya.frw
VEJTKO.doc
1 лист.png
1list_1.cdw
2 лист.png
