Разработка коробки скоростей станка мод. 1Б732

Разработка коробки скоростей z=16, для станка мод. 1Б732

Объектом курсового проектирования является модернизация привода главного движения станка модели 1Б732Ф3 с ЧПУ. Коробка скоростей с электромагнитными муфтами на станок 1Б732, число степеней z=16, знаменатель геометрического ряда φ=1,26, минимальное число оборотов nmin = 63 мин-1, эффективная мощность резания Nеф = 8,9 кВт

Токарный центровый полуавтомат 1Б732Ф3 с ЧПУ предназначен для токарной обработки валов сложной конфигурации в условиях мелкосерийного и единичного производства. Большая мощность и жесткость станка позволяют обрабатывать заготовки с большими припусками. На станке производят обточку цилиндрических, конических, сферических поверхностей, подрезку торцов, прорезью разных канавок, нарезку резьбы и другие токарные работы, которые могут быть выполнены с высокой степенью точности и малой шероховатостью обработанных поверхностей. Класс точности станка Н.А.
Техническая характеристика станка 1Б732Ф3
наибольший диаметр обрабатываемой заготовки над станиной 630 мм;
наибольший диаметр обрабатываемой заготовки над суппортом 400 мм;
максимальная длина обрабатываемой заготовки 1000, 1400, 2000 мм;
число инструментов 6;
число частот вращения шпинделя всего/по программе 18/9;
пределы частот вращения шпинделя 25-1250 〖хв〗^(-1);
пределы рабочих подач (бесступенчатое регулирование);
продольных 0,1 – 1200 мм/мин, поперечных 0,1 –1200 мм/мин;
скорость быстрых перемещений суппорта продольных 4800 мм/мин, поперечных 2400 мм/мин;
габаритные размеры станка 3825×2140×2835 мм.

Зміст
Вступ 4
1. Обґрунтування початкових технічних даних і технічне завдання на проектування 7
2. Кінематичний розрахунок привода головного руху 11
3. Силовий розрахунок привода головного руху 18
4. Проектування і розрахунок шпиндельного вузла 37
5. Опис системи змащування вузлів верстата 40
6. Опис конструкції спроектованого вузла 43
7. Список використаної літератури 44
Специфікація деталей проектованого вузла

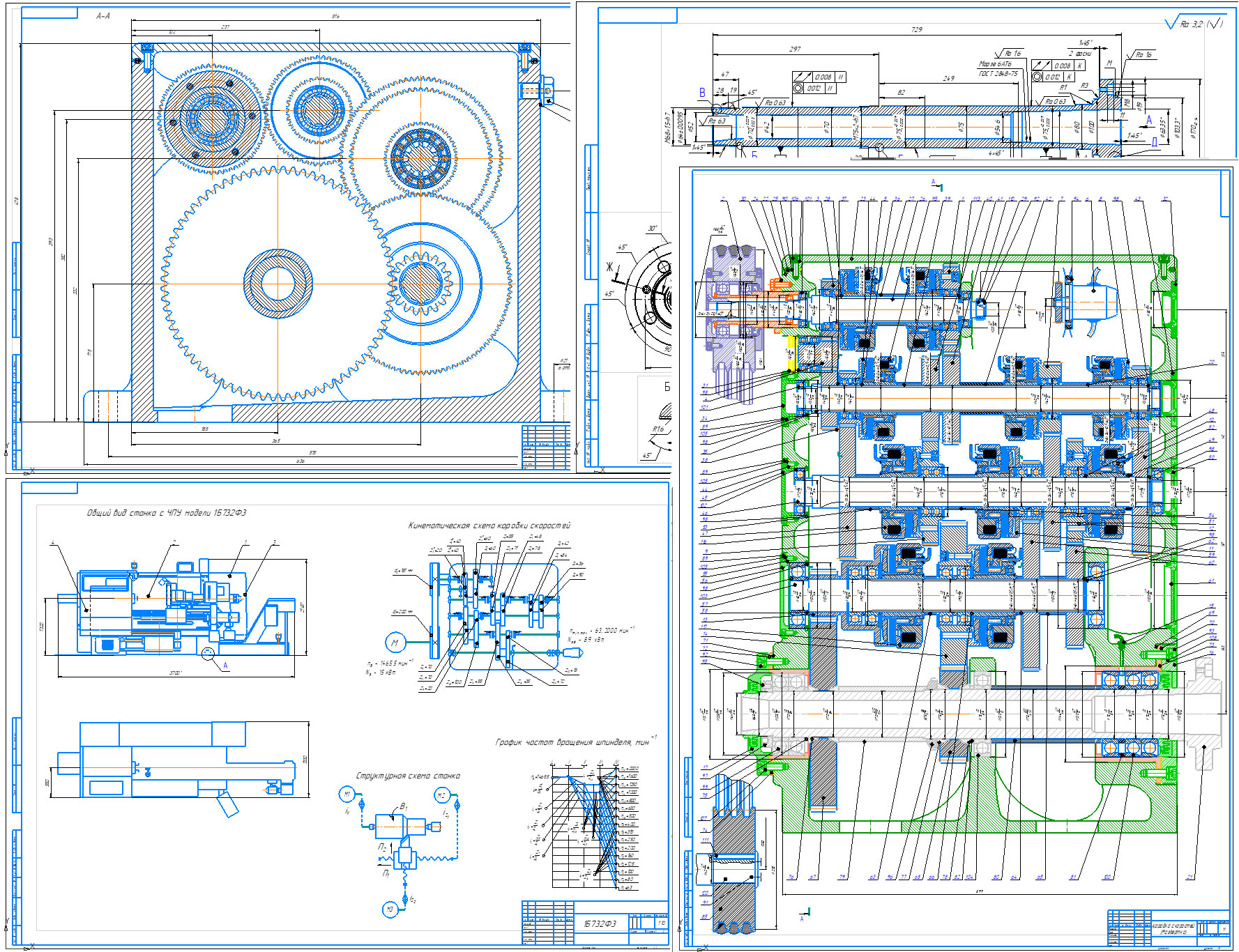

Графічна частина проекту
