Конструирование и расчет коробки скоростей станка 6Р13

Белорусско-российский университет
Кафедра «Металлорежущие станки и инструменты»

Вертикально-фрезерный станок 6Р13.
В проекте разработана коробка скоростей.

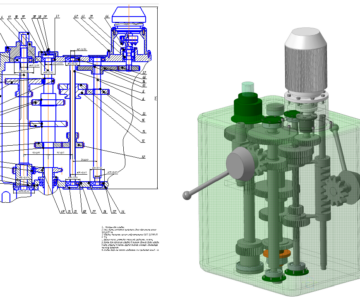

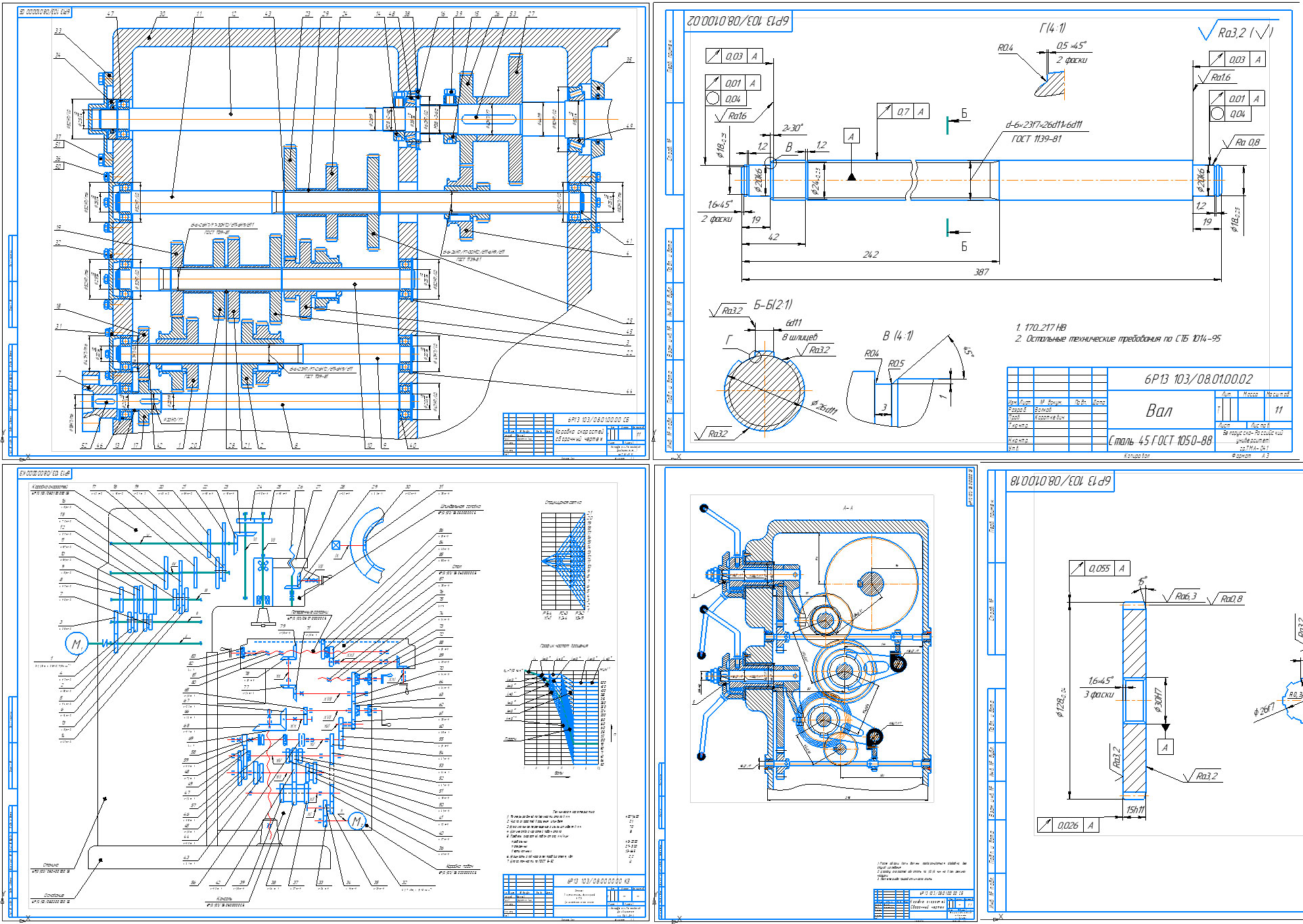

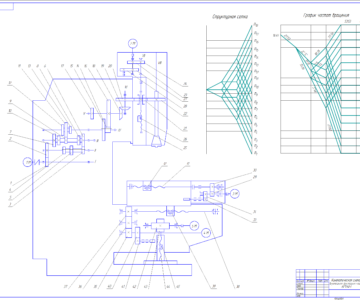

Графическая часть содержит чертеж развертки коробки скоростей, чертеж свертки коробки скоростей, кинематическая схема станка 6Р13, чертежи деталей коробки скоростей.
Пояснительная записка:
Введение
1 Описание конструкции базовой модели станка, основных узлов
и принципа работы
2 Обоснование технической характеристики
3 Кинематический расчет коробки скоростей
4 Конструкторская часть
4.1 Определение расчетных нагрузок
4.2 Проектный расчет зубчатых передач
4.3 Расчет валов
4.4 Выбор и расчет подшипников
4.5 Расчет шпоночных соединений
4.6 Расчет шлицевых соединений
4.7 Расчет конструктивных элементов коробки скоростей
5 Описание механизма управления
6 Описание системы смазки
7 Мероприятия по технике безопасности
Выводы
Список использованных источников
