Курсовая работа по станку С25-1А

МФ МГТУ им Баумана, КФ, Станки и инструменты, станок С25-1А,2018

Станок С25-1А предназначен для четырехсторонней плоскостной и профильной строжки досок, брусков и брусьев и могут быть использованы в различных деревообрабатывающих производствах. Станки предназначены для эксплуатации в районах с умеренным и холодным климатом – исполнения У2, ХЛ2.

Станок модели С25-1А имеет четыре фрезы: нижнюю, правую, левую, верхнюю. Профильные работы могут выполняться боковыми и верхней фрезами.
По функциональной схеме процесс фрезерования заготовки. Выполняют при помощи механизма подачи, который перемещает обрабатываемые заготовки вдоль станка. Смонтированный в отдельным корпусе 2, установленном на передней части станины. Состоит из двух нижних гладких вальцов 10 и двух верхних рифленых вальцов 11.

Оглавление
Введение 2
Назначение и техническая характеристика станка 3
Описание схем 4
Анализ конструкций аналогичного типа 6
Расчетная часть 8
Скорость подачи 8
Силы и мощность резания 12
Расчет мощности подачи 13
Прогнозирование качества обработки; 14
Расчет скорости подачи по заданной мощности резания; 14
Производительность станка: 15
Кинематический расчет цепей станка: 15
Список литературы 17

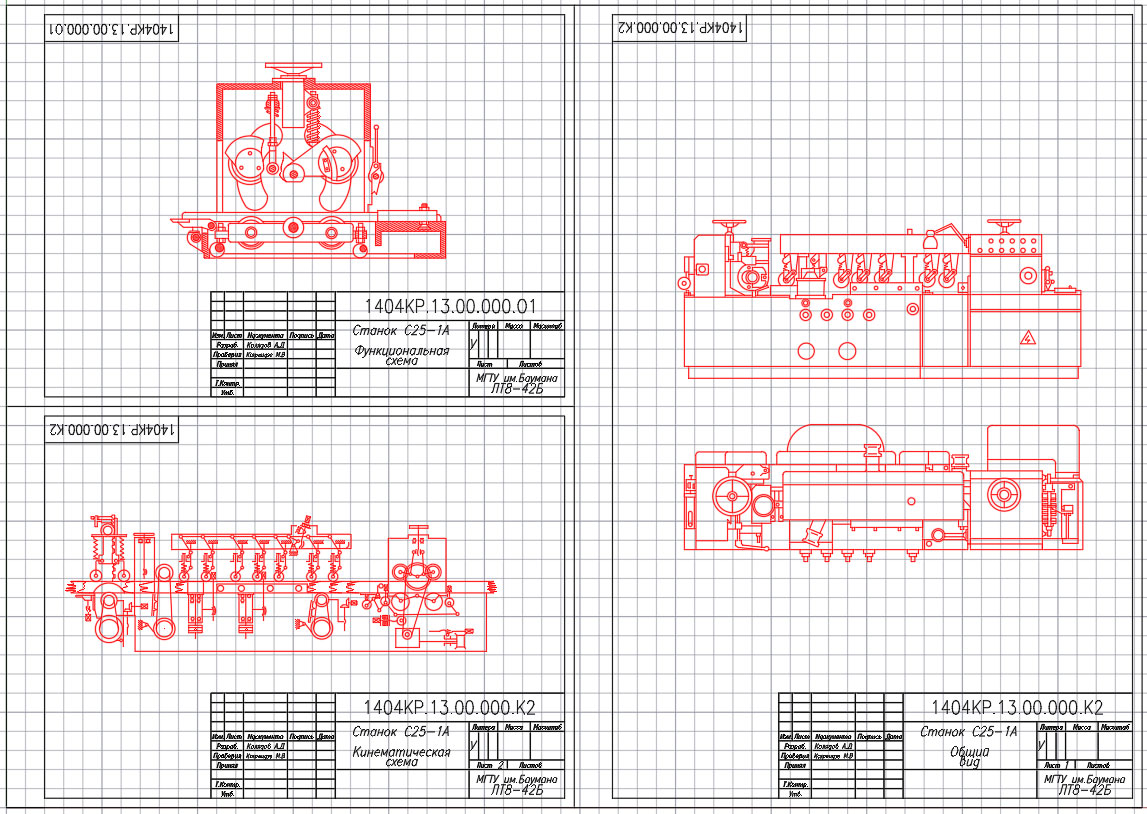

Состав: Чертеж кинематической схемы, функциональной схемы и общий вид.ПЗ Язык документа
