Проектирование горизонтально-фрезерного консольного станка

ЮРГТУ (НПИ) КИ(Ф)
Курсовой проект по металлорежущим станкам на тему :
"Проектирование горизонтально-фрезерного консольного станка"

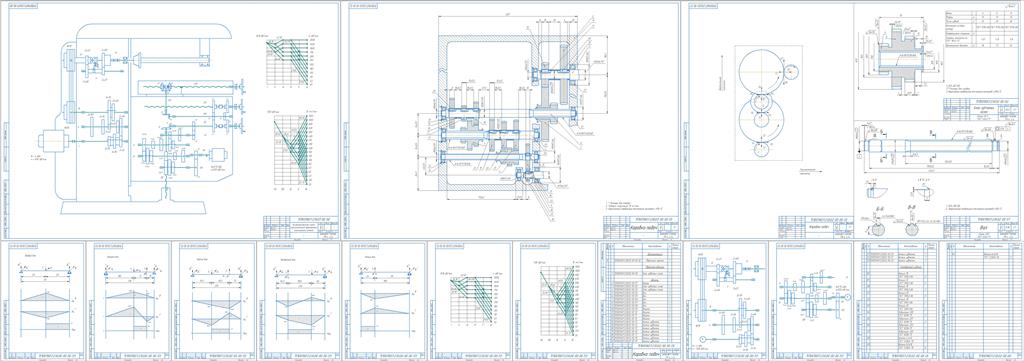

СОДЕРЖАНИЕ.

1. Служебное назначение станка. Определение основных технических характеристик станка.
2. Кинематический расчет.
3. Динамический расчет.
Список использованной литературы.

Станок предназначен для фрезерования различных деталей сравнительно не больших размеров в основном цилиндрическими, дисковыми, угловыми, фасонными и модульными фрезами в условиях индивидуального и серийного производства. Наличие поворотного стола позволяет нарезать винтовые канавки при изготовлении косозубых колес, фрез, зенкеров, разверток и тому подобных деталей.

Техническая характеристика станка.
Рабочая поверхность стола в мм………………………… 250 × 1000
Наибольшее перемещение стола в мм:
продольное ……………………………………………... 630
поперечное ……………………………………………... 200
вертикальное …………………………………………… 320
Расстояние от оси шпинделя до стола в мм:
наименьшее ……………………………………………. 50
наибольшее ……………………………………………. 370
Внутренний конус шпинделя по ГОСТ 15945 – 82…………. 45
Число скоростей вращения шпинделя ………………………. 12
Пределы чисел оборотов шпинделя в минуту ……………… 40 – 2000
Число рабочих подач стола ………………………………….. 18
Подача стола, мм/мин:
продольного ……………………………………………. 25 – 1250
поперечного ……………………………………………. 25 – 1250
вертикального ………………………………………….. 14 – 390
Скорость быстрого перемещения стола, мм/мин:
продольного…………………………………………….. 2900
поперечного ……………………………………………. 2300
вертикального ………………………………………….. 1150
Мощность главного электродвигателя в кВт ……………….. 4
Габаритные размеры, мм:
длина ……………………………………………………... 1480
ширина …………………………………………………... 1990
высота ……………………………………………………. 1630
Масса, кг ………………………………………………………… 2280.
