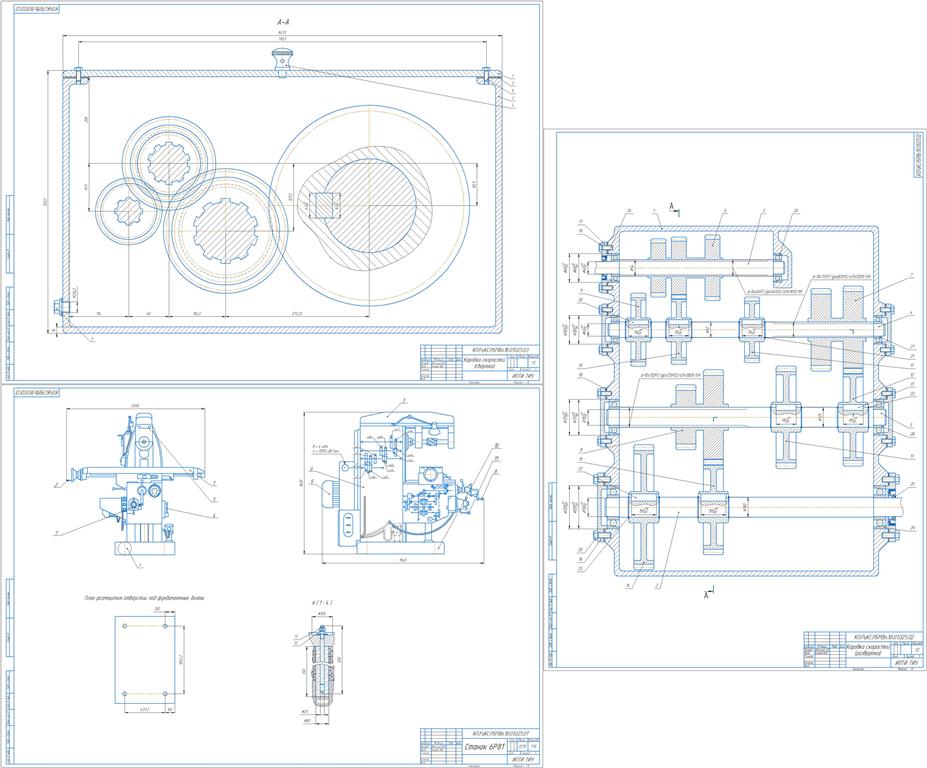

Проект горизонтального консольно-фрезерного станка модели 6Р81 с разработкой коробки скоростей

Тюменский индустриальный университет
Кафедра «Станки и инструменты»
Курсовой проект по дисциплине «Расчет и конструирование станков»
На тему «Проект горизонтального консольно-фрезерного станка модели 6Р81 с разработкой коробки скоростей»
Тюмень 2021

Исходные данные:
ширина стола – 170 мм;
максимальная длина обработки – 950 мм;
диаметр цилиндрической фрезы – 80 мм;
диаметр дисковой фрезы – 130 мм;
материал заготовки – конструкционная и легированная сталь (Сталь 45, Сталь 40Х), нержавеющая сталь 1Х18Н9Т, чугун (СЧ20), латунь Л63;
материал режущей части металлообрабатывающего инструмента – быстрорежущая сталь, твердый сплав.

Содержание

1 Определение технических характеристик горизонтального консольно-фрезерного станка модели 6Р81.......3
1.1 Исходные данные.......3
1.2 Расчет режимов резания.......3
1.3 Расчет кинематики станка.......7
1.3.1 Условия конструируемости коробки.......7
1.3.2 Построение структурной сетки коробки.......8
1.3.3 Расчет чисел зубьев колес коробки.......9
1.3.4 Силовые и кинематические параметры.......11
1.4 Расчет межосевого расстояния.......12
1.5 Расчет модуля зацепления.......13
1.6 Перерасчет межосевого расстояния.......15
1.7 Расчет диаметров колес.......15
1.8 Расчет диаметров валов.......16
1.9 Проверочный расчет шпонок.......17
1.10 Обозначение шлицевых соединений.......19
1.11 Система смазки.......19
Список использованных источников.......20
