Проект горизонтального консольно-фрезерного станка модели 6Р81 с детальной разработкой коробки скоростей

Тюменский Индустриальный Университет
Институт промышленных технологий и инжиниринга
Кафедра станки и инструменты
Курсовая работа по дисциплине "Расчет и конструирование станков"
На тему: "Проект горизонтального консольно-фрезерного станка модели 6Р81 с детальной разработкой коробки скоростей"
Тюмень 2019

Исходные данные: Максимальная длина обрабатываемой детали - 1500 мм;
Ширина стола – 120 мм;
Диаметр цилиндрической фрезы – 90 мм;
Диаметр дисковой фрезы – 220 мм.
Материал заготовки: конструкционная сталь (Сталь 45); легированная сталь (Сталь 40Х); нержавеющая сталь (Сталь 1Х18Н9Т); чугун (СЧ20); латунь (Л63).
Материал инструмента: ВК8 (твердосплавный); Р6М5 (быстрорежущий).

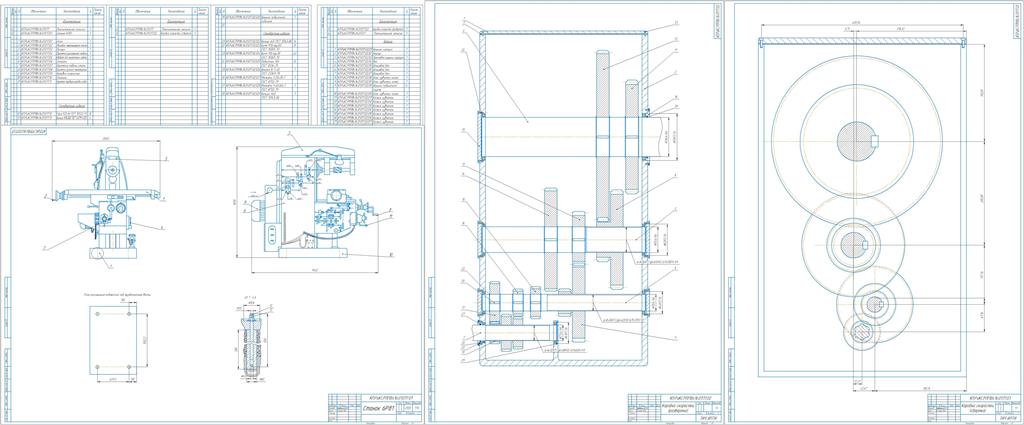

Графическая часть содержит Чертеж коробки скоростей (свертка)А1, (развертка А1), общий вид с кинематической схемой,

Содержание

Введение 3
1 Определение технических характеристик горизонтального консольно-фрезерного станка модели 6Р81 4
1.1 Исходные данные 4
1.2 Расчет режимов резания 4
1.3 Расчет кинематики станка 10
1.3.1 Условия конструируемости коробки 10
1.3.2 Проверка на конструируемость коробки 10
1.3.3 Построение структурной сетки коробки 11
1.3.4 Силовые и кинематические параметры 14
1.3.5 Расчет чисел зубьев колес коробки 18
1.4 Определение межосевого расстояния 21
1.5 Расчет модуля зацепления 23
1.6 Перерасчет межосевого расстояния 25
1.7 Расчет диаметров колес 26
1.8 Расчет диаметров валов 27
1.9 Проверочный расчёт шпонок 28
1.10 Обозначение шлицевых соединений 29
1.11 Расчет корпуса коробки 30
1.12 Система смазки 30
Cписок использованных источников 32

Состав: Общий вид, Коробка скоростей(Развертка), Коробка скоростей(Свертка), ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проект горизонтального консольно-фрезерного станка модели 6Р81 с детальной разработкой коробки скоростей

Записка Станки.docx
Общий вид.cdw
Развертка.cdw
Свертка.cdw
Спецификация Развертка.spw
Спецификация Свертка.spw
Спецификация Свертка.spw.bak
Спецификация Станок.spw
Спецификация Станок.spw.bak
