Проектирование специального фрезерного станка 6П80Г

Бухарский инженерно-технологический институт
Кафедра "Технологии машиностроения"
Курсовой проект по дисциплине "Технологическое оборудование автоматизированного производства"
На тему: "Проектирование специального фрезерного станка 6П80Г".
Бухара 2019

Исходные данные Горизонтальный фрезерный станок марки 6П80Г.

В данной расчетной пояснительной работе определяем: технические характеристики станка, разрабатывается и анализируется кинематическая схема станка, ведется расчет на точность данного механизма станка, определяются рабочие размеры станка.

Графическая часть содержит:

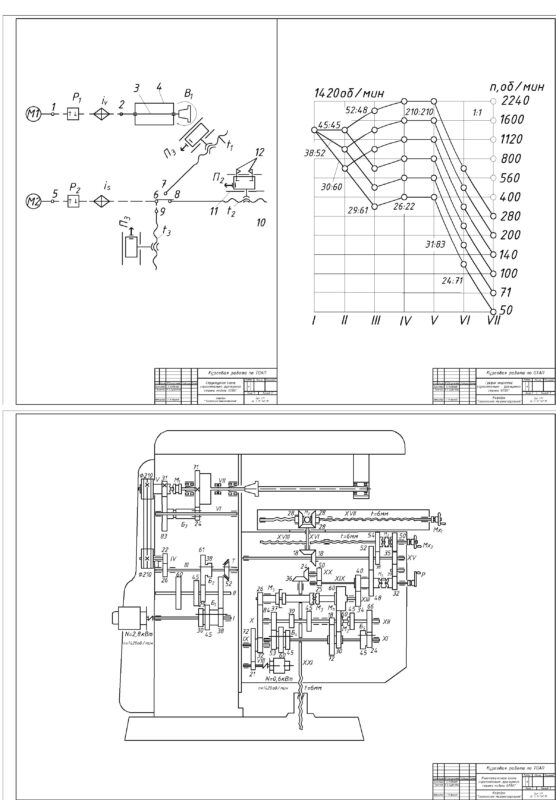

а) Разработка кинематической схемы станка (формат 594х841)
б) Разработка кинематической структуры станка (формат 594х420)
в) Построение графика движения данного механизма станка (594х420)

СОДЕРЖАНИЕ

Введение
1. Назначение станка и область его применения
2. Техническая характеристика
3. Назначение основных узлов, механизмов и органов управления станка
4. Движение в станке и принципы работы
5. Кинематическая структура станка
6. Кинематика станка и кинематическая настройка
7. Построение и описание кинематической схемы станка по заданной структурной формуле
8. Построение всех кинематических вариантов включения и выбор оптимального варианта
9. Построение графика чисел оборотов шпинделя и определение параметров кинематических передач привода
10. Оценка точности кинематического расчета привода
Заключение
11. Мероприятия по технике безопасности при работе на станке.
Список испоьзуемой литературы.

Состав: Кинематическая схема (КС), Структурная схема (СС), График скоростей (ГС) Язык документа
