Модернизация коробки скоростей универсального фрезерного станка модели 6М82

Ульяновский государственный технический университет
Кафедра металлорежущие станки и инструменты
Курсовой проект по дисциплине "Металлорежущие станки"
На тему "Модернизация коробки скоростей универсального фрезерного станка модели 6М82"
Ульяновск 2011

Предельные значения частот вращения:
n_min=31,5об/мин;
n_mах=2350 об/мин.
Диапазон регулирования частот вращения:
R_n=n_max/n_min =2350/31,5=74,6.
Знаменатель геометрического ряда нормальных частот вращения:
φ=1,41 и φ=√1,41.
Число частот вращения:
Z=16.
Эффективная мощность необходимая для резания:
N=8 кВт.

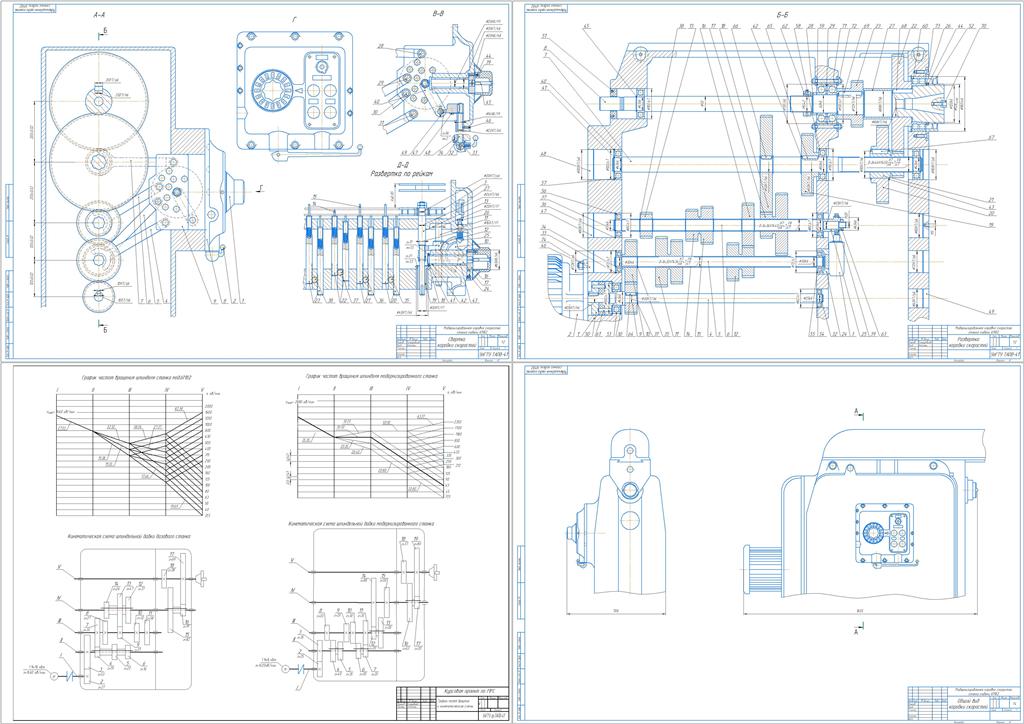

Графическая часть: графики частот вращения, развертка коробки скоростей, свертка коробки скоростей, общий вид привода
СОДЕРЖАНИЕ
Введение
1 Обоснование исходных технических данных и техническое задание на проектирование
1.1 Общие положения
1.2 Определение исходных данных для кинематического расчета
1.3 Служебное назначение и технические характеристики базового станка
1.4 Техническое задание на модернизацию станка
2 Кинематический расчет привода
2.1 Построение графика частот вращения
2.2 Определение числа зубьев передач
2.3 Проверка выполнения частот вращения
2.4 Разработка кинематической схемы привода
3 Силовой расчет привода
3.1 Определение расчетных частот вращения валов привода
3.2 Определение величин мощности и крутящих моментов на валах привода
3.3 Проектировочный расчет привода
3.4 Расчет зубчатых передач
3.4.1 Подготовка исходных данных
3.4.2 Результаты расчета зубчатых колес
3.5 Расчет валов привода
3.5.1 Разработка компоновочной схемы
3.5.2 Составление расчетных схем нагружения валов
3.5.3 Подготовка исходных данных для расчета валов
3.5.4 Результаты расчета валов
3.6 Выбор подшипников качения
3.7 Выбор параметров соединений
4 Проверочные расчеты шлицевых и шпоночных соединений
5 Проектирование механизма переключения скоростей
6 Выбор и описание системы смазки
7 Описание разработанной конструкции привода
Заключение
Библиографический список
Приложения
