Модернизация привода главного движения станка модели 2А135

Ульяновский государственный технический университет
Кафедра металлорежущие станки и инструменты
Курсовой проект по дисциплине: "Металлорежущие станки"
На тему: "Модернизация привода главного движения станка модели 2А135"
Ульяновск 2014

Исходные данные.
- число частот вращения шпинделя z=24;
- коэффициент геометрической прогрессии φ=1,41
- минимальная частота вращения шпинделя nmin=20 об/мин;
- частота вращения вала электродвигателя nЭ.Д.=3000/1500 об/мин;
- мощность электродвигателя N=5 кВт.

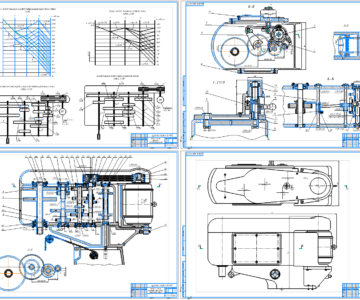

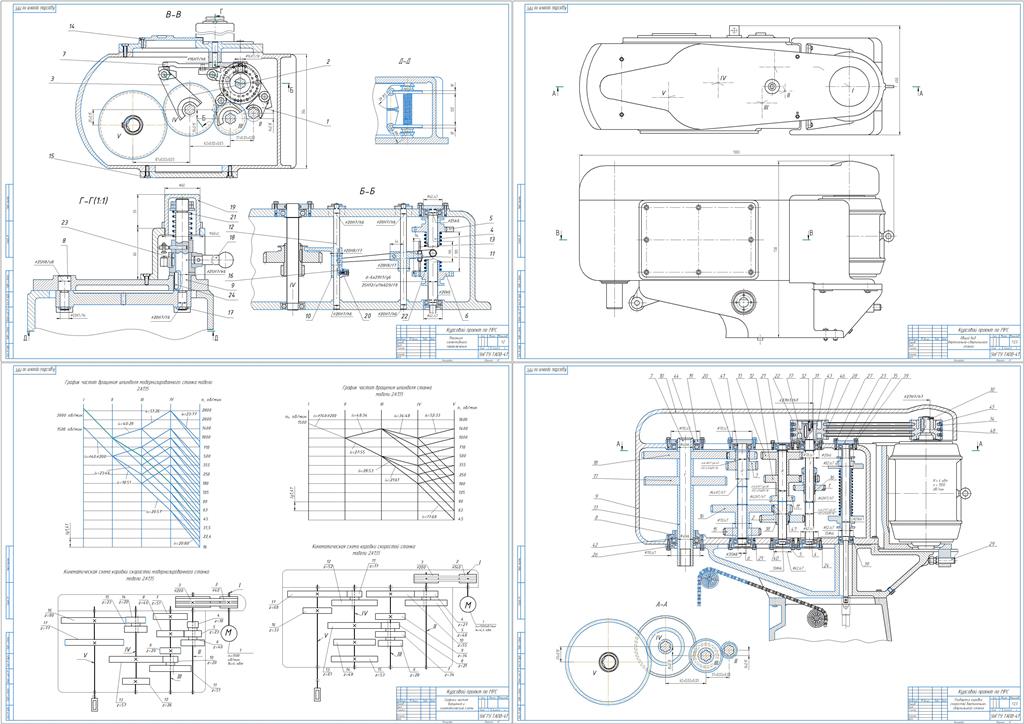

Графическая часть: графики частот вращения, развертка коробки скоростей, свертка коробки скоростей, общий вид коробки скоростей

Содержание

Введение
1.Построение графика частот вращения шпинделя и определение чисел зубьев передач
1.1.Исходные данные:
1.2.Построение графика частот вращения шпинделя
1.3.Определение чисел зубьев шестерен
1.4. Проверка выполнения частот вращения
2.Разработка кинематической схемы коробки скоростей
3.Предварительный прочностной расчет привода
3.1.Определение расчетной частоты вращения шпинделя
3.2.Определение мощностей и передаваемых крутящих моментов на валах
4.Расчет модулей зубчатых передач
5.Расчет диаметров валов
6.Расчет подшипников качения
7.Расчет шлицевых соединений
8.Расчет шпоночных соединений
9.Проектирование механизма переключения скоростей
9.1.Конструкция механизма переключения скоростей
9.2.Расчет и выбор механизмов переключения скоростей
10.Система смазки
Литература
Приложения
