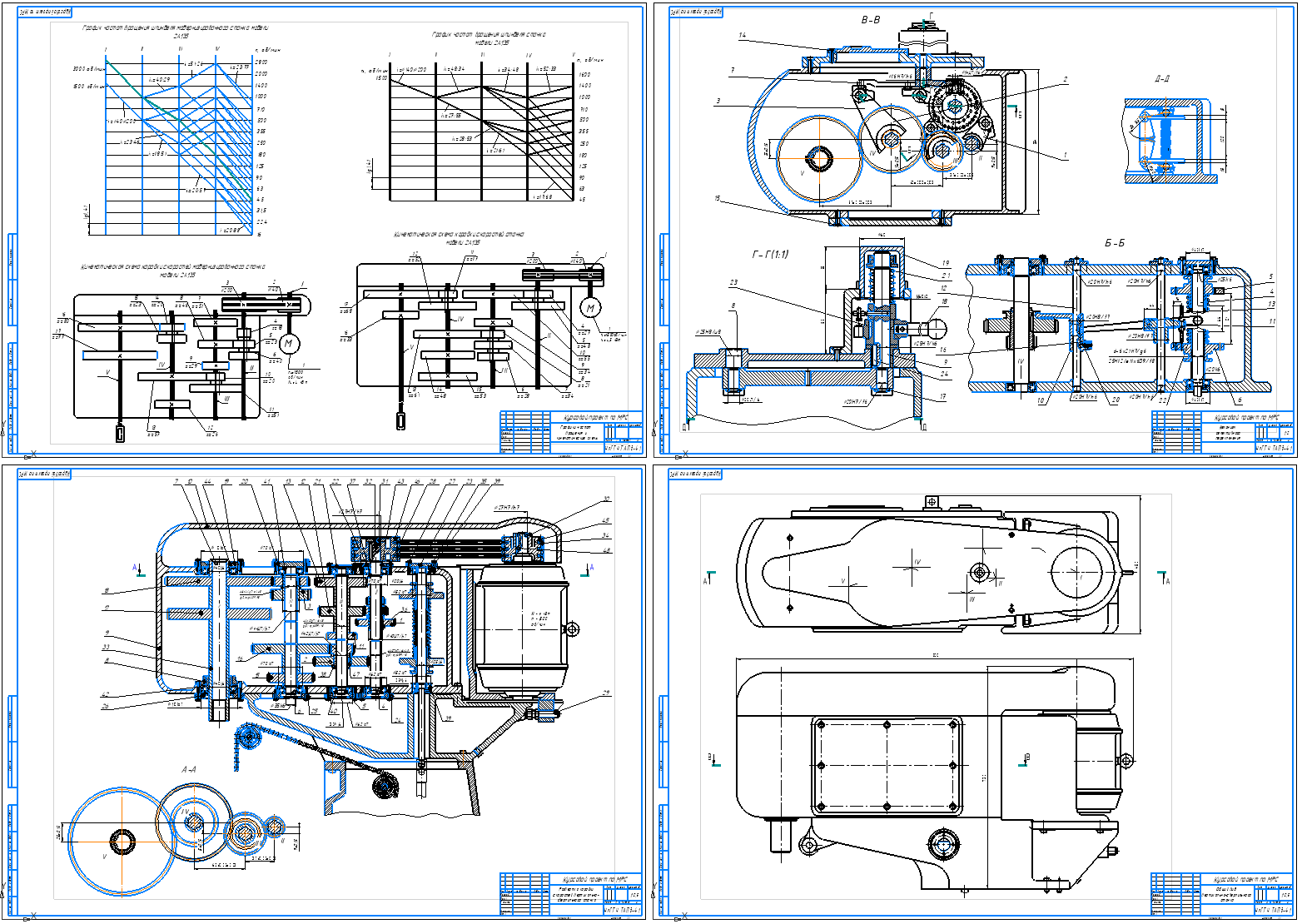

Модернизация станка 2А135

Ульяновский государственный технический университет, металлорежущие станки и инструменты, курсовой проект по металлорежущим станкам, 2014

Станок 2А135 предназначен для работы в ремонтных, инструментальных и производственных цехах с мелкосерийным выпуском продукции. Будучи снабжен приспособлениями, он может применяться также в массовом производстве. Станок рассчитан на условный диаметр сверления отверстия 35 мм, допускает усилие подачи 1600 кг, крутящий момент 4000 Н*м.

Введение 2
1.Построение графика частот вращения шпинделя и определение чисел зубьев передач. 3
1.1.Исходные данные: 3
1.2.Построение графика частот вращения шпинделя. 4
1.3.Определение чисел зубьев шестерен. 4
1.4. Проверка выполнения частот вращения. 7
2.Разработка кинематической схемы коробки скоростей. 9
3.Предварительный прочностной расчет привода. 10
3.1.Определение расчетной частоты вращения шпинделя. 10
3.2.Определение мощностей и передаваемых крутящих моментов на валах. 10
4.Расчет модулей зубчатых передач. 12
5.Расчет диаметров валов. 15
6.Расчет подшипников качения. 20
7.Расчет шлицевых соединений. 22
8.Расчет шпоночных соединений. 23
9.Проектирование механизма переключения скоростей 23
9.1.Конструкция механизма переключения скоростей 23
9.2.Расчет и выбор механизмов переключения скоростей 24
10.Система смазки 28
Литература 29
