Расчет наладок металлорежущих станков 5П23БП и 6Р81Ш

Гомельский государственный технический университет им. П.О.Сухого
Кафедра "Металлорежущие станки и инструменты"
Курсовая работа по дисциплине "Металлорежущие станки"
На тему:"Расчет наладки металлорежущего станка"
Гомель 2020

3.Исходные данные к проекту
3.1. Для нарезания зубчатых колес:
3.1.1. Модель станка – 5П23БП; 3.1.2. Число зубьев колеса zК = 100; 3.1.3. Длина зуба колеса b = 20мм; 3.1.4. Модуль m = 1,5мм; 3.1.5. Угол зацепления α = 20град; 3.1.6 Время обработки одного зуба t = 16сек;3.1.7. Межосевой угол φ = 90 град; 3.1.8. Материал заготовки – СЧ36;
3.2. Фрезерования червяков червячных передач:
3.2.1. Модель станка – 6Р81Ш; 3.2.2. Число заходов червяка к = 2; 3.2.3. модуль червяка m = 2,0мм; 3.2.4. Диаметр начальной окружности D = 46мм; 3.2.5. Направление подъема линии - левое; 3.2.6. Длина червяка L = 90мм; 3.2.7. Материал заготовки – Сталь 20Г

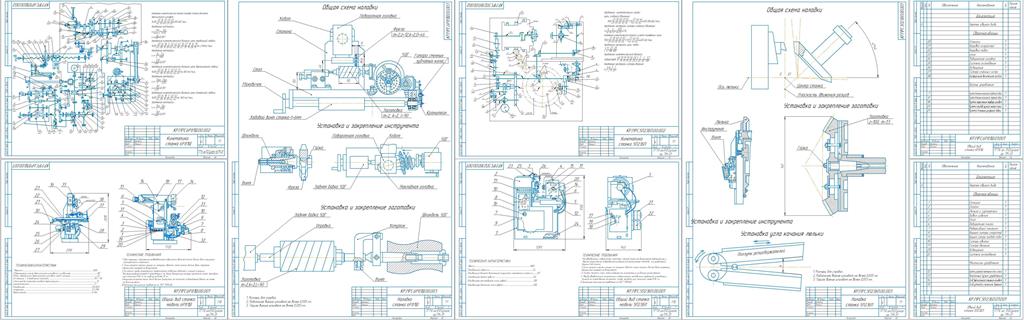

5. Перечень графического материала (с точным указанием обязательных чертежей и графиков)
5.1.Общий вид каждого станка - ф.2хА3
5.2.Кинематическая или принципиальная схема каждого станка- ф.2хА3
5.3Принципиальная схема наладки каждого станка - ф.2хА2

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 АНАЛИЗ БАЗОВОГО СТАНКА МОДЕЛИ 5П23БП 5
1.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности станка 5
1.2. Описание кинематических цепей формообразующих движений 8
1.3 Структурная схема и рабочая зона оборудования 10
1.4 Элементы привода оборудования или узлов, обеспечивающих согласованность отдельных движений 12
2.КИНЕМАТИЧЕСКАЯ НАСТРОЙКА И НАЛАДКА ОБОРУДОВАНИЯ СТАНКА 5П23БП 16
2.1 Выбор заготовки и схем обработки поверхностей 16
2.2. Выбор применяемого режущего инструмента 17
2.3.Определение припусков для обработки 18
2.4 Расчёт режимов резания 18
2.5.Расчеты, обеспечивающие настройку и наладку оборудования 20
2.6 Проверка по прочности наиболее нагруженных элементов наладки станка 22
2.7 Наладка оборудования на обработку, возможные неисправности и их устранение 23
3.АНАЛИЗ БАЗОВОГО СТАНКА 6Р81Ш 27
3.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности станка 27
3.2 Описание кинематических цепей формообразующих движений 30
3.3 Структурная схема и рабочая зона оборудования 33
3.4 Элементы привода оборудования или узлов, обеспечивающих согласованность отдельных движений 34
4.КИНЕМАТИЧЕСКАЯ НАСТРОЙКА И НАЛАДКА ОБОРУДОВАНИЯ СТАНКА 6Р81Ш 40
4.1 Выбор заготовки и схем обработки поверхностей 40
4.2 Выбор применяемого режущего инструмента 41
4.3 Определение припусков для обработки 41
4.4 Расчёт режимов резания 41
4.5.Расчеты, обеспечивающие настройку и наладку оборудования 43
4.6 Проверка по прочности наиболее нагруженных элементов наладки станка 46
4.7 Наладка оборудования на обработку, возможные причины неисправностей и их устранение 47
5 СТАНДАРТИЗАЦИЯ И КОНТРОЛЬ КАЧЕСТВА 52
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ОБОРУДОВАНИЯ 56
ЗАКЛЮЧЕНИЕ 61
ЛИТЕРАТУРА 62
ПРИЛОЖЕНИЕ 63
