Разработка кинематической схемы одностоечного токарно-карусельного станка

Барановичский Государственный Университет
Кафедра оборудования и автоматизации производства
Курсовая работа по дисциплине «Технологическое оборудование»
На тему: "Разработка кинематической схемы одностоечного токарно-карусельного станка"
Барановичи, 2016

Исходные данные: разработать кинематическую схему одностоечного токарно-карусельного станка, в качестве основного станка выбрал - токарно-карусельный станок модели 1512. Минимальная частота вращения шпинделя Nmin=15 мин-1, максимальная частота вращения шпинделя Nmax=1000 мин-1, знаменатель геометрического ряда ф=1,26, число скоростей привода главного движения Zn=20, эффективная мощность резания Nv=5,8 кВт.

В данной работе рассматриваются конструкции станков аналогичному станку-прототипу. Определены технические характеристики проектируемого станка. Произведен расчет привода главного движения. Выполнено технико-экономическое обоснование разработанной схемы станка.

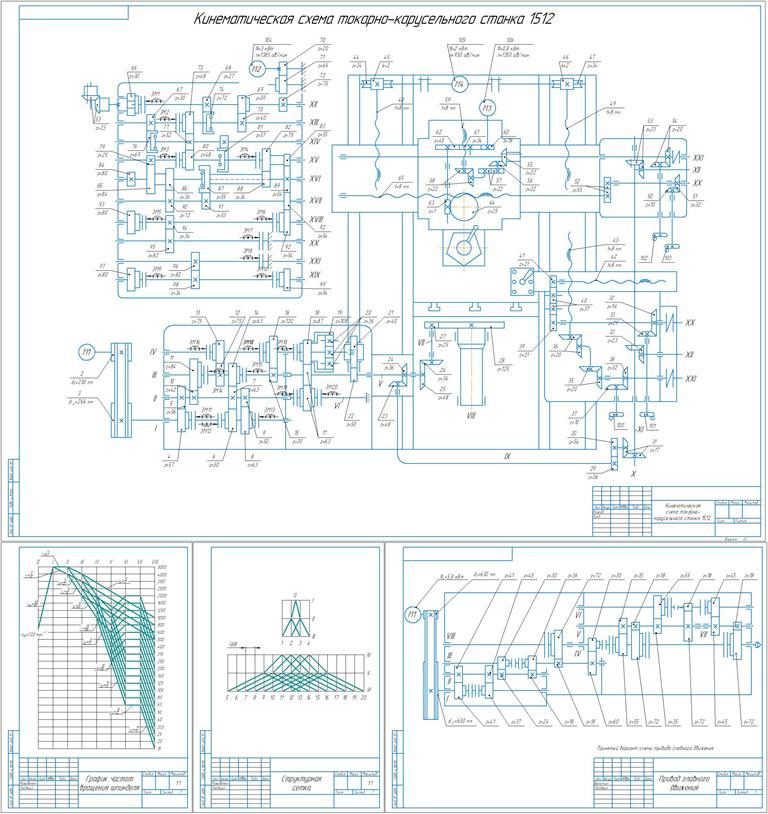

Графическая часть содержит: график частот вращения шпинделя, кинематическую схему токарно-карусельного станка 1512, привод главного движения, структурную сетку и технические характеристики станка 1512.

Содержание
Введение
1. Описание конструкции металлорежущего станка-прототипа
2. Описание конструкции станка аналогичного проектируемому станку
3. Определение технических характеристик проектируемого станка
4. Кинематический расчёт привода главного движения (ПГД)
4.1. Выбор оптимальной структуры формулы
4.2. Построение структурной сетки
4.3. Построение графика частот вращения шпинделя
4.4. Определение передаточных отношений и чисел зубьев
4.5. Разработка и описание кинематической схемы проектируемого станка
4.6. Уточненный расчёт чисел оборотов шпинделя
4.7. Расчёт мощности привода и крутящих моментов
4.8. Расчёт передач проектируемого привода
4.8.1. Расчёт прямозубой цилиндрической передачи
4.8.2. Расчёт клиноременной передачи
5. Технико-экономическое обоснование разработанной схемы станка
Заключение
Список использованной литературы
