Разработка кинематики и кинематической настройки главного привода многооперационного горизонтального станка 2204ВМФ4

БНТУ Кафедра: " Металлорежущие станки и инструменты "
Курсовая работа по дисциплине «Металлорежущие станки»
На тему: "Разработка кинематики и кинематической настройки главного привода многооперационного горизонтального станка с центральной шпиндельной бабкой и автономным шпиндельным узлом"
Минск 2013

В курсовой работе, согласно заданию, выполнен расчёт кинематической настройки сверлильно-фрезерно-расточного горизонтального станка модели 2204ВМФ4.

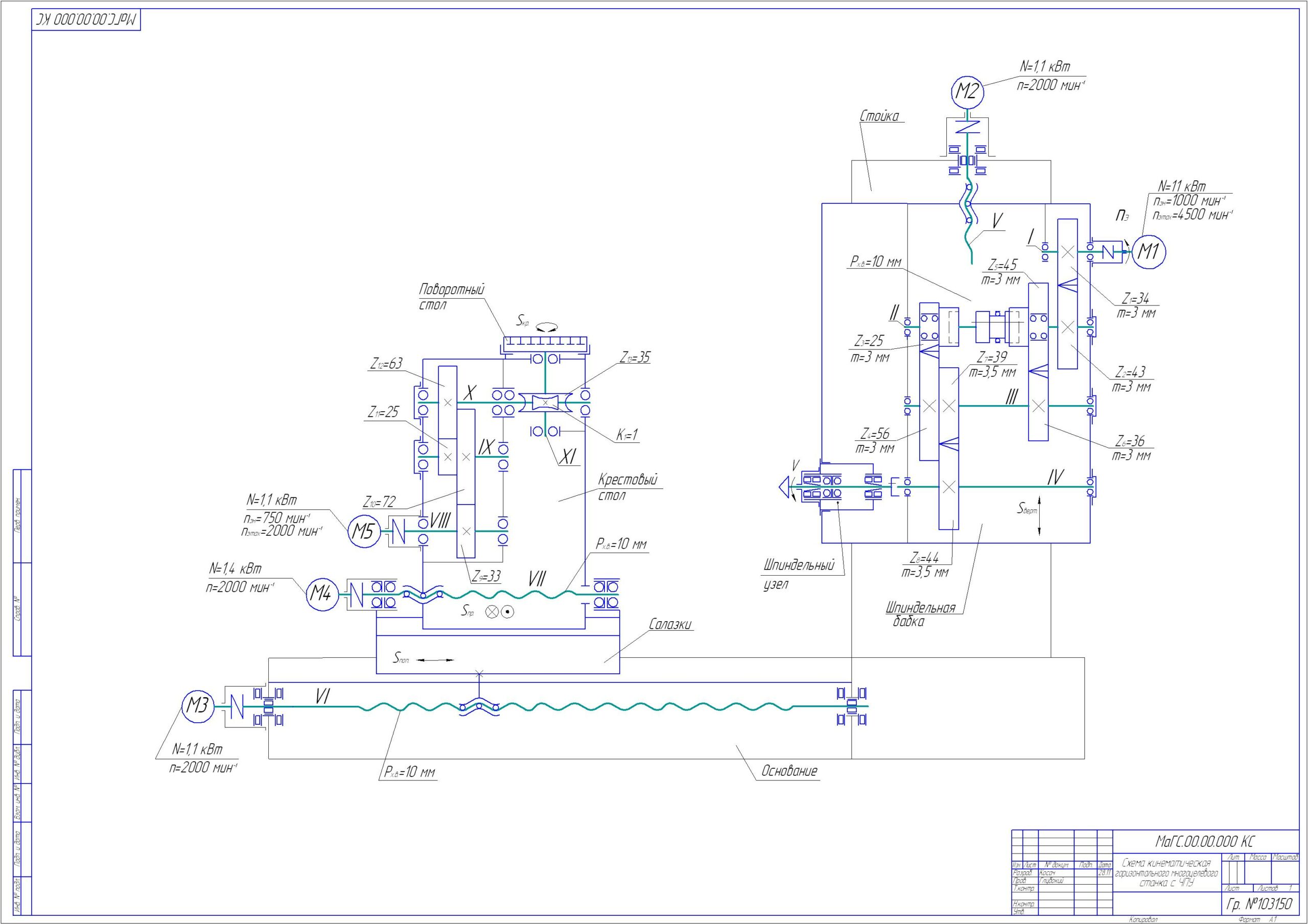

Вместе с этим выполнен патентно-информационный поиск главных приводов сверлильно-фрезерно-расточного горизонтального станка модели 2204ВМФ4. Изучена компоновка, основные узлы, технологические возможности и технические характеристики сверлильно-фрезерно-расточного горизонтального станка модели 2204ВМФ4. Графическая часть проекта состоит из чертежа кинематической схемы сверлильно-фрезерно-расточного горизонтального станка модели 2204ВМФ4 на подшипниках качения, кинематической схемы главного привода, разработанного по данным задания и компановки сверлильно-фрезерно-расточного горизонтального станка модели 2204ВМФ4. Курсовая работа содержит 2 листа формата А1 графической части, и 99 старниц пояснительной записки.

Состав: Кинематическая схема станка прототипа, Компоновка станка прототипа, Кинематическая схема главного привода, Спецификация Язык документа
