Разработка кинематики и кинематической настройки главного привода резьбофрезерного станка

БНТУ
Металлорежущие станки и инструменты
Курсовой проект по дисциплине "Металлорежущие станки"
На тему "Разработка кинематики и кинематической настройки главного привода резьбофрезерного станка"
Минск 2017

Аннотация
Целью данного курсового проектирования является разработка кинематики, кинематической настройки главного привода резьбофрезерного станка со ступенчатым регулированием частоты вращения шпинделя.
В работе описывается назначение, компоновка и движение резьбофрезерного станка-прототипа. А также технологические схемы обработки, метод образования поверхности детали на резьбофрезерном станке 5Б63. Кинематическая схема резьбофрезерного станка-прототипа на подшипниках качения, подробное описание кинематических цепей и расчетных перемещений и составление их уравнений кинематического баланса. Выполняется определение мощности главного привода и выбор двигателя, кинематический расчет главного привода, расчет передаточных отношений передач привода, приводится выбор чисел зубьев зубчатых колес и его уравнение кинематического баланса резьбофрезерного станка. Разработка кинематической схемы проектируемого главного привода резьбофрезерного станка в двух проекциях с её описанием и уравнением кинематического баланса Расчет конструктивных параметров шпиндельного узла. Описание патетно-информационных конструкций шпиндельных узлов станков с аналогичных станку-прототипу.

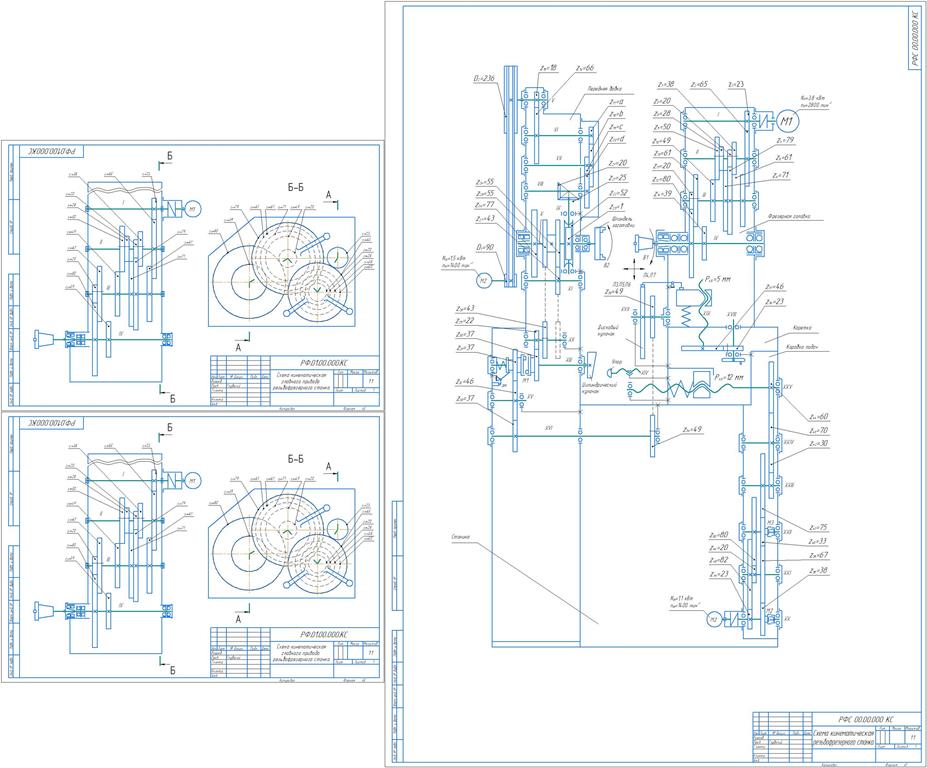

Графическая часть состоит из кинематической схемы со встроенной разработанной кинематикой главного привода и схема разработанного главного привода в двух проекциях.

Содержание
1 Современные направления развития станкостроения 5
2 Описание назначения, компоновки и движений резьбофрезерного станка 5Б63 7
2.1 Назначение резьбофрезерного станка 5Б63 7
2.2 Компоновка резьбофрезерного станка 5Б63 7
2.3 Движения резьбофрезерного станка 5Б63
3 Описание технологических систем обработки и методов образования поверхностей деталей на резьбофрезерном станке 9
3.1 Технологические системы обработки 9
3.2 Метод образование поверхности детали 10
3.2.1 Движения формообразования 10
3.2.2 Метод копирования-следа 10
4 Кинематическая схема резьбофрезерного станка-прототипа на подшипниках качения, подробное описание кинематических цепей и расчетных перемещений и составление их уравнений кинематического баланса 12
4.1 Цепь главного движения фрезерной головки 13
4.2 Цепь круговой подачи шпинделя заготовки 13
4.3 Цепь продольного перемещение фрезерной головки 13
4.4 Цепь поперечного перемещение фрезерной головки 14
4.6 Цепь ускоренного подвода(отвода) фрезерной головки 15
4.7 Цепь замедленного подвода фрезерной головки 15
4.5 Цепь ручного установочного движения фрезерной головки в поперечном направлении 16
5 Определение мощности главного привода и выбор двигателя 17
6 Кинематический расчет главного привода 18
6.1 Расчёт диапазона регулирования частот вращения шпинделя 18
6.2 Расчёт знаменателя геометрического ряда частот вращения шпинделя 18
6.3 Округление знаменателя геометрического ряда до стандартного значения 18
6.4 Расчёт промежуточных значений частот вращения шпинделя 18
6.5 Округление частоты вращения шпинделя до стандартного значений 19
6.6 Оптимизация структурной формулы множительной структуры 19

6.7 Определение числа делений, изображающих частоту вращения электродвигателя 19

6.9 Построение графика частот главного привода со ступенчатым регулированием 21
6.10 Определение передаточных отношений и передаточных чисел зубчатых передач 21
6.11 Подбор чисел зубьев зубчатых передач 22
7 Кинематическая схема проектируемого главного привода резьбофрезерного станка в двух проекциях с её описанием и уравнением кинематического баланса 23
8 Проектный расчет конструктивных параметров шпиндельного узла 25
9 Описание патетно-информационных конструкций шпиндельных узлов станков аналогичных резьбофрезерному станку-прототипу 26
10 Охрана труда 31
10.1 Общие требования безопасности 31
10.2 Требования безопасности перед началом работы 31
10.3 Требования безопасности во время работы 31
10.4 Требования безопасности в аварийных ситуациях 32
10.5 Требования безопасности по окончании работы 32
Литература 60
Исходные данные
Эффективная мощность электродвигателя - 11 кВт
Число ступеней коробки скоростей - 8
Частота вращение электродвигателя - 4500 об/мин
Диапазон вращения шпинделя - 63-1600 об/мин

Состав: ПЗ, Кинематическая схема главного привода (А1), кинематическая схема резьбофрезерного станка с проектируемым главным приводом (А1) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Разработка кинематики и кинематической настройки главного привода резьбофрезерного станка

Zapiska_Stanki.docx
кинем схема главного привода А1.cdw
кинем схема резьбофрез станка А1.cdw
Кинематическая схема главного привода.cdw
