Разработка наладки металлорежущего станка 5107 и 6Р10

Гомельский государственный технический университет им. П.О. Сухого
Кафедра "Технология машиностроения"
Курсовой проект по дисциплине "металлорежущие станки"
На тему: "Разработка наладки металлорежущего станка"
Гомель 2015

Исходные данные:
1 Для нарезания зубчатых колес: Станок 5107, Число зубьев колеса Zk = 90, Длина зуба колеса b = 15 , Модуль m = 0.4 мм, число зубьев долбяка zд = 640, число проходов k = 1, материал заготовки – СЧ20.
2 Фрезерование винтовых канавок: Станок 6Р10, число канавок к = 9, шаг винтовых канавок T = 4168 мм, Ширина канавки b = 6 мм, глубина канавки t = 6 мм, направление наклона – правое, Размеры заготовки: D = 70 мм, L = 150 мм, материал заготовки – СЧ 20.

Содержание
Введение
1 Анализ базового станка
1.1 Анализ зубодолбежного станка 5107
1.1.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности
1.1.2 Описание кинематических цепей формообразующих движений
1.1.3 Структурная схема и рабочая зона станка
1.1.4 Элементы привода оборудования или узлов, обеспечивающих согласованность отдельных движений
1.2 Анализ станка вертикально-фрезерного 6Р10
1.2.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности
1.2.2 Описание кинематических цепей формообразующих движений
2.2.3 Структурная схема и рабочая зона оборудования
2 Кинематическая настройка и наладка оборудования
2.1 Кинематическая настройка и наладка зубодолбежного станка 5107
2.1.1 Выбор заготовки и схем обработки поверхностей
2.1.2 Выбор применяемого режущего инструмента
2.1.3 Определение припусков для обработки
2.1.4 Расчет режимов резания
2.1.5 Расчеты обеспечивающие настройку и наладку движений оборудования
2.1.6 Наладка оборудования на обработку, возможные причины неисправностей и их устранение
2.2 Кинематическая настройка и наладка зубодолбежного станка 6Р10
2.2.1 Выбор заготовки и схем обработки поверхностей
2.2.2 Выбор применяемого режущего инструмента
2.2.3 Расчет режимов резания
2.2.4 Расчеты, обеспечивающие настройку и наладку движений оборудования
3 Стандартизация и контроль качества
4 Требования безопасности к оборудованию
Заключение
Список использованной литературы

Состав: ПЗ, Станок модели 5107, Станок модели 6Р10, Узлы, Наладка Язык документа

Софт: КОМПАС-3D 15

Файлы:

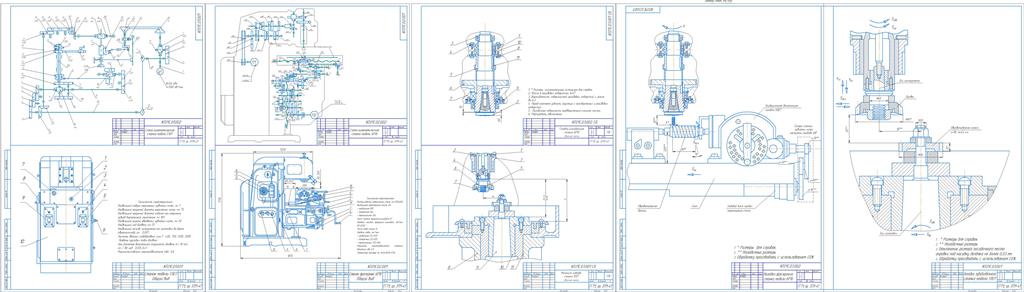

станок/
станок/Лист 2 Спецификация.frw
станок/Лист 2 Станок фрезерный 6Р10.cdw
станок/ПЗ.docx
станок/Лист 3 Узлы.cdw
станок/Лист 1 Спецификация.frw
станок/Лист 4 Наладка.cdw
станок/Лист 3 Спецификация.frw
станок/Лист 1 Станок модели 5107.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Librak
Дата: 2017-12-18
Просмотры: 971
1 комментарий
    1

    Чертежи не соответствуют записке, на чертежах нет станка 6Р10
