Регулируемый винтовой упор

Регулируемый винтовой упор предназначен для точного выставления, выравнивания и фиксации заготовок по высоте при выполнении разметочных, сборочных и сварочных работ, в том числе при использовании сварочных и разметочных столов.

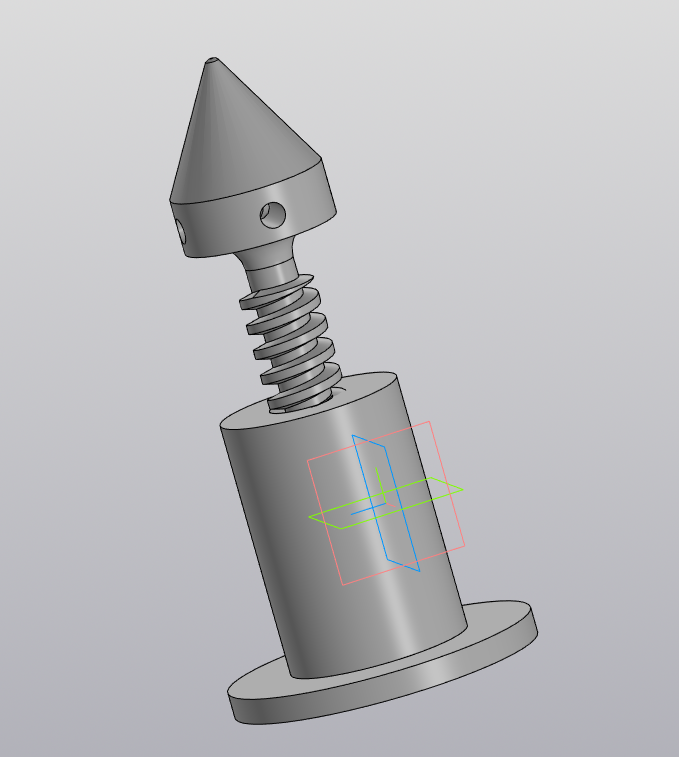

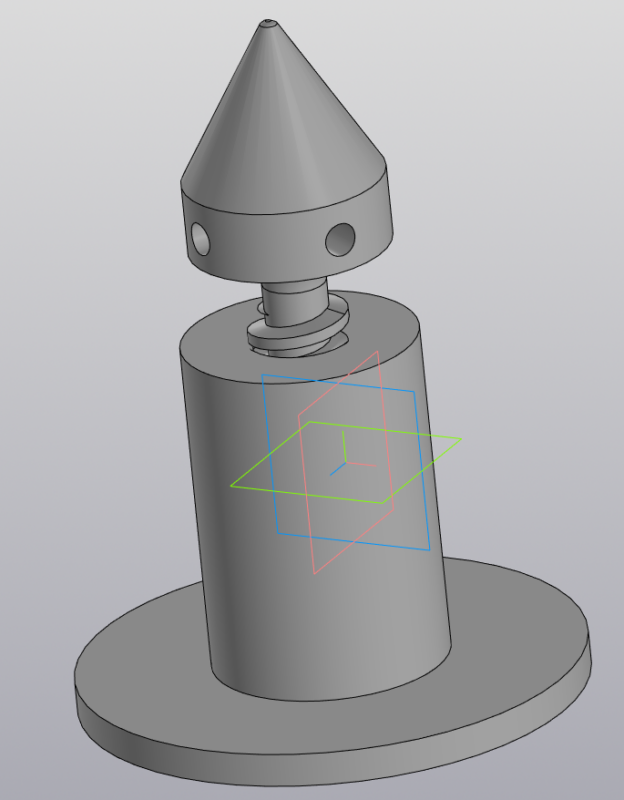

Конструкция представляет собой цилиндрический корпус с резьбовым регулирующим винтом и сменным коническим опорным наконечником. Регулировка рабочей высоты осуществляется в диапазоне от 200 до 260 мм, что позволяет компенсировать перепады высоты и устанавливать заготовки в требуемое положение относительно рабочей поверхности стола.

Конический наконечник обеспечивает минимальную площадь контакта с заготовкой, благодаря чему упор может использоваться для точного базирования деталей и снижения влияния неровностей их поверхности. В верхней части наконечника предусмотрены сквозные отверстия для установки воротка, с помощью которого производится вращение регулирующего винта и плавная настройка высоты упора.
