Телескопическая подставка

310

8352

Подставка телескопическая предназначена для поддержания длинно мерных деталей при обработке на различных металлорежущих станках (фрезерный, сверлильный и т.д.). min высота-1000 мм, max высота 1420 мм, нагрузка до 150 кг

для станков опорная Подставка телескопическая

Автор

zzbo

Дата

06.02.2015

Язык

Русский

Состав

3-D деталировка и сборки, чертежи деталей и сборочные чертежи, спецификации

Софт

КОМПАС-3D sp2 Как открыть?

Содержимое архива

Подставка телескопическая ПТ-10.00.000
- ПТ-10.04.000
  - ПТ-10.04.002 - Втулка.m3d
  - ПТ-10.04.001 - Втулка.cdw
  - ПТ-10.04.003 - Пруток.cdw
  - ПТ-10.04.000 СБ - Гайка.a3d
  - ПТ-10.04.003 - Пруток.m3d
  - ПТ-10.04.001 - Втулка.m3d
  - ПТ-10.04.000 СБ - Гайка Сборочный чертеж.cdw
  - ПТ-10.04.002 - Втулка.cdw
- ПТ-10.00.004 - Ролик.cdw
- ПТ-10.00.003 - Шайба.cdw
- ПТ-10.00.003 - Шайба.m3d
- ПТ-10.00.001 - Ходовой винт.cdw
- ПТ-10.00.002 - Шпонка.cdw
- ПТ-10.00.000 СБ - Подставка телескопическая.a3d
- ПТ-10.00.001 - Ходовой винт.m3d

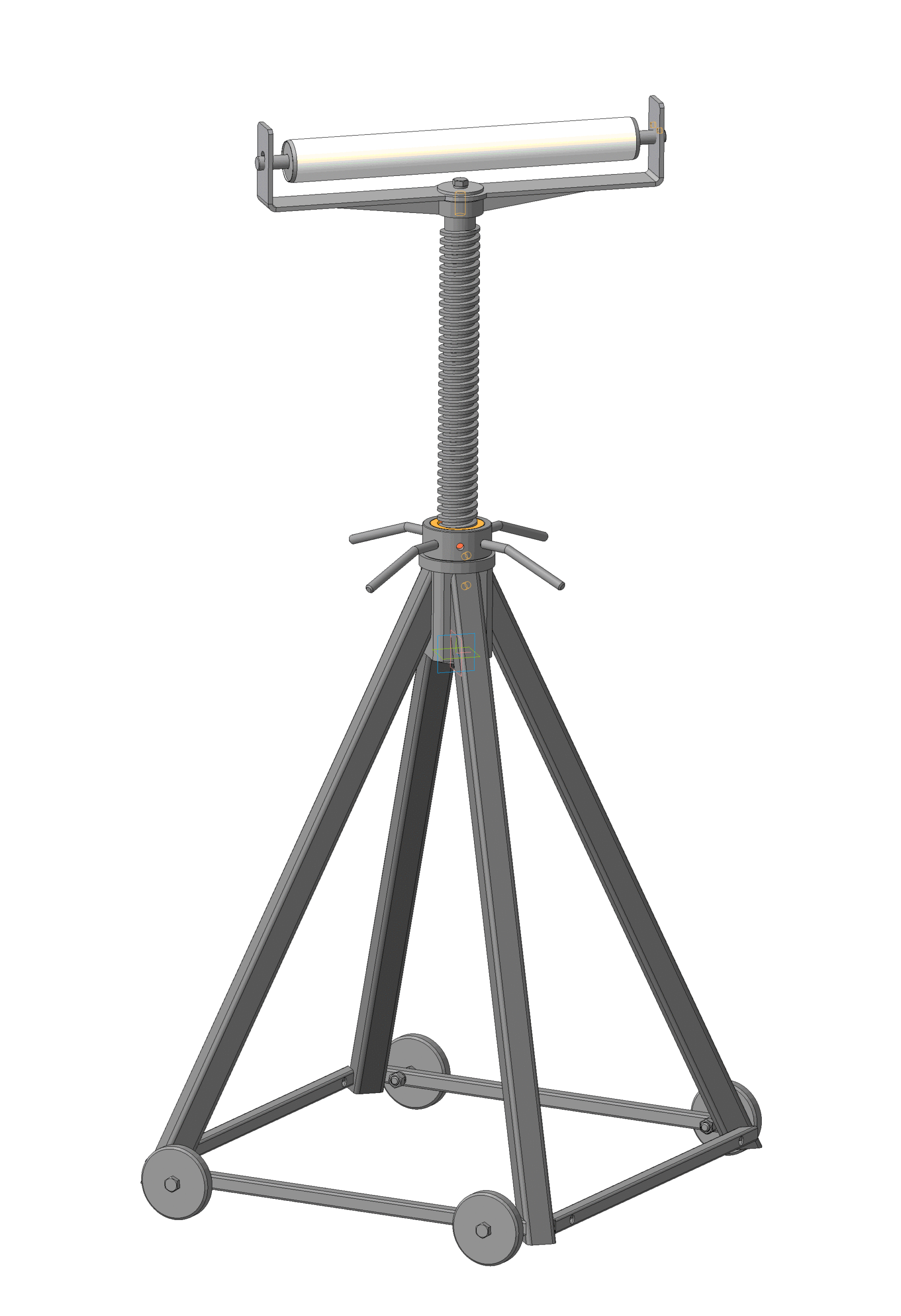

- ПТ-10.00.000 СБ - Подставка телескопическая.gif
- КЛ 07.000
  - КЛ 06.002 - Крышка.cdw
  - КЛ 06.002 - Крышка.m3d
  - КЛ 07.001 - Ось.m3d
  - КЛ 07.001 - Ось.cdw
  - КЛ 06.003 - Труба.cdw
  - КЛ 07.000 СБ - Опора роликовая Сборочный чертеж.cdw
  - КЛ 06.003-01 - Труба.m3d
  - Thumbs.db
  - КЛ 07.000 - Опора роликовая.a3d
- ПТ-10.00.002 - Шпонка.m3d
- ПТ-10.02.000
  - ПТ-10.02.000 СБ - Основание.a3d
  - ПТ-10.02.002 - Стойка.m3d
  - ПТ-10.02.001 - Бобышка.m3d
  - ПТ-10.02.003 - Стяжка.m3d
  - ПТ-10.02.000 СБ - Основание Сборочный чертеж.cdw
  - ПТ-10.02.003 - Стяжка.cdw
  - ПТ-10.02.001 - Бобышка.cdw
  - ПТ-10.02.002 - Стойка.cdw
- ПТ-10.00.004 - Ролик.m3d
- ПТ-10.03.000
  - ПТ-10.03.002 - Втулка.cdw
  - ПТ-10.03.002 - Втулка.m3d
  - ПТ-10.03.000 СБ - Ролик.a3d
  - ПТ-10.03.001 - Ролик.m3d
  - ПТ-10.03.001 - Ролик.cdw
  - ПТ-10.03.000 СБ - Ролик Сборочный чертеж.cdw
- ПТ-10.01.000
  - ПТ-10.01.003 - Косынка.m3d
  - ПТ-10.01.000 СБ - Опора Сборочный чертеж.cdw
  - ПТ-10.01.001 - Бобышка.cdw
  - ПТ-10.01.002 - Держатель.m3d
  - ПТ-10.01.003 - Косынка.cdw
  - ПТ-10.01.001 - Бобышка.m3d
  - ПТ-10.01.002 - Держатель.cdw
  - ПТ-10.01.000 СБ - Опора.a3d
- ПТ-10.00.000 СБ - Подставка телескопическая Сборочный чертеж.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
