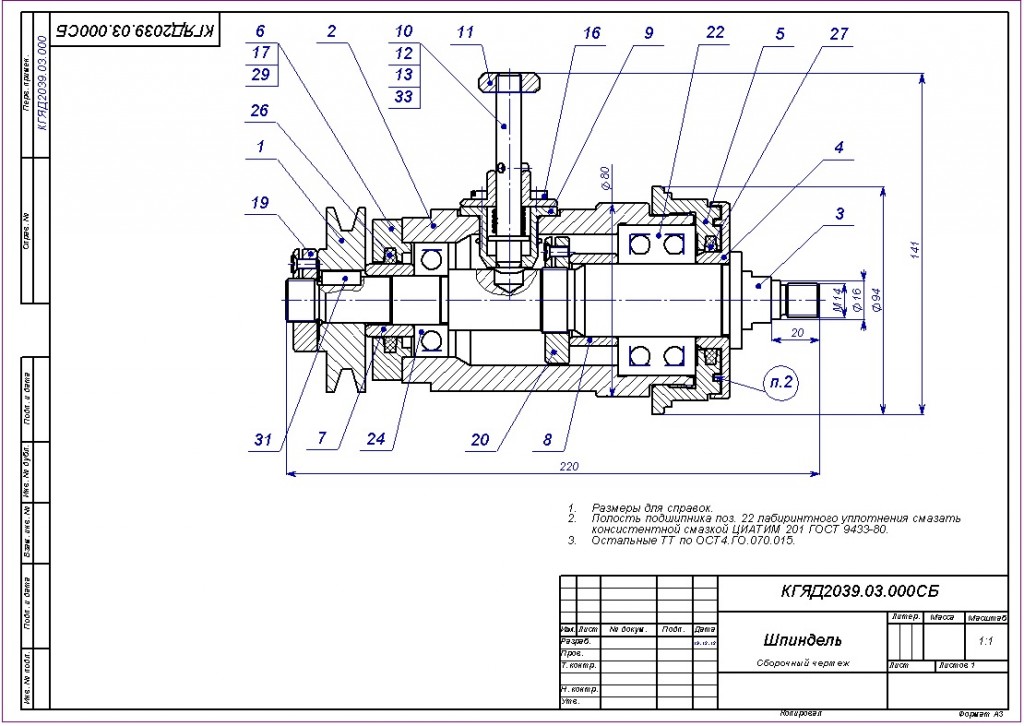

Шпиндельный узел имеет с одной стороны приводной шкив под ремень Z0, а с другой стороны наружную резьбу М14 для крепления различных планшайб и инструмента.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Шпиндель под ремень Z0
Шпиндель под ремень Z0
0
286
5910
3
0
60
Сообщить о проблеме
Автор
Борис Борисович
Дата
29.03.2013
Язык
Русский
Состав
Полный комплект КД
Софт
AutoCAD
Как открыть?
Содержимое архива
-
КГЯД2039.03.003-Вал.DWG
-
КГЯД2039.03.005-Крышка передняя.DWG
-
КГЯД2039.03.010-Крышка.DWG
-
КГЯД2039.03.009-Корпус.DWG
-
КГЯД2039.03.012-Фиксатор.DWG
-
КГЯД2039.03.013-Пружина.DWG
-
КГЯД2039.03.011-Ручка.DWG
-
КГЯД2039.03.000-Шпиндель.DWG
-
КГЯД2039.03.006-Крышка задняя.DWG
-
КГЯД2039.03.008-Втулка.DWG
-
КГЯД2039.03.007-Втулка.DWG
-
КГЯД2039.03.002-Корпус.DWG
-
КГЯД2039.03.001-Шкив.DWG
-
КГЯД2039.03.004-Отражатель.DWG
