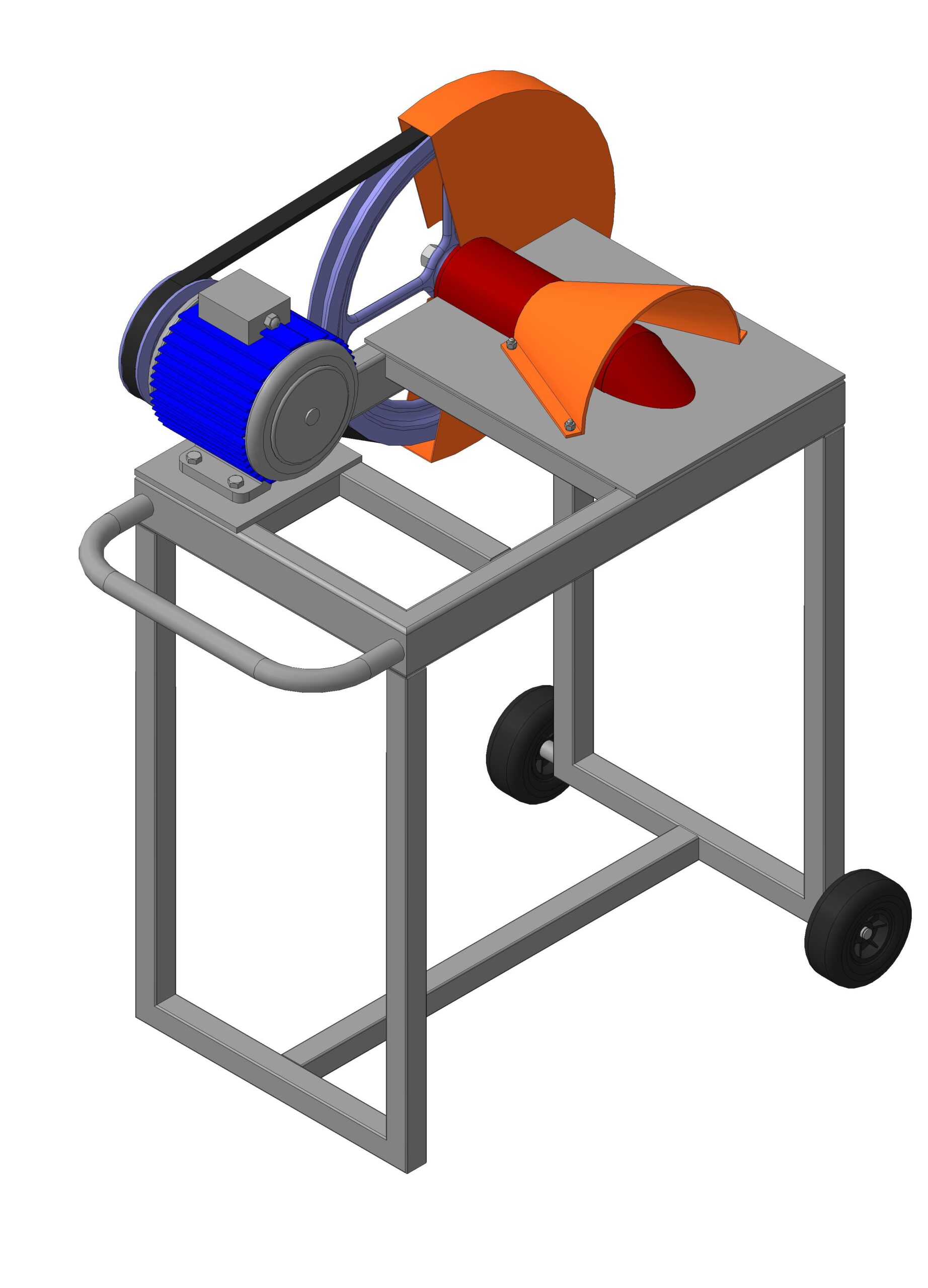

Трехмерная твердотельная модель шнекового измельчителя представляет собой сборку, выполненную в масштабе 1:1, с деталями в количестве 24 шт. Размер измельчаемых веток, взят ориентировочно, но не более 60 мм, в зависимости от выбора мощности привода.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Деревообрабатывающие станки -
- Трехмерная модель шнекового измельчителя веток.
Трехмерная модель шнекового измельчителя веток.
0
2
731
2
2
40
Сообщить о проблеме
Автор
Владислав
Дата
04.04.2023
Язык
Русский
Состав
3D сборка с отдельными сопряженными деталями.
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал.m3d
-
Втулка.m3d
-
Втулка с упором.m3d
-
Двигатель.m3d
-
Измельчитель.a3d
-
Кожух.m3d
-
Кожух шкива.m3d
-
Колесо.m3d
-
Крышка.m3d
-
Ножка.m3d
-
Носик.m3d
-
Ось.m3d
-
Перемычка.m3d
-
Перемычка короткая.m3d
-
Перемычка продольная.m3d
-
Платформа.m3d
-
Платформа двигателя.m3d
-
Рама.m3d
-
Ремень.m3d
-
Ручка.m3d
-
Труба.m3d
-
Упор.m3d
-
Шкив.m3d
-
Шкив двигателя.m3d
-
Шнек.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Татьяна Антонова
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Принципиально по модели собрана установка "из того что было" с небольшими доработками - у шнека последний виток должен выходить наружу и полностью подрезать ветки или ствол. Очень много в интернете аналогичных реализованных проектов. Вал, подшипниковые узлы, корпус - все по приложенным чертежам.
Здравствуйте, модель воплощена в реальную установку?
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
