Курсовой проект "Механизм долбежного станка"

Ижевский государственный технический университет
Кафедра ПТМ
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Механизм долбежного станка"
Ижевск 2015

В данном проекте рассматривается механизм долбежного станка. Произведено кинематический, силовой анализы данного механизма, синтез эвольвентной зубчатой передачи и синтез кулачкового механизма.

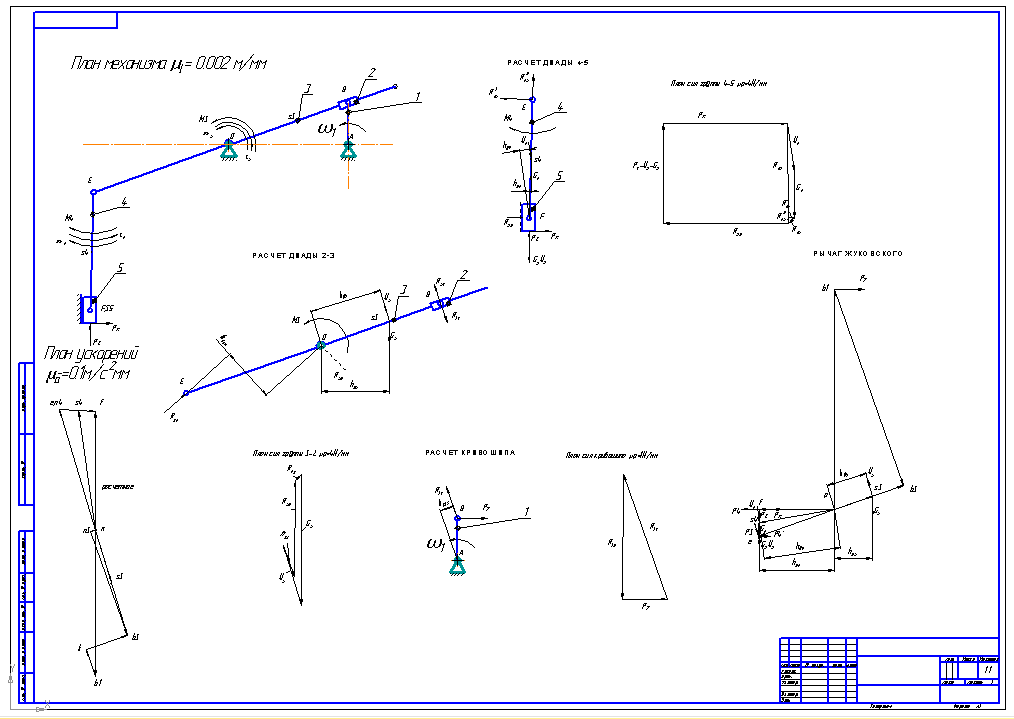

Графическая часть содержит 4 листа А1 графической части и 21 листов пояснительной записки.

№п/п Наименование параметров Обозначение Размерность Числовое значение
1 Число оборотов электродвигателя  2970
2 Число оборотов кривошипа 126
3 Ход ползуна 0.184
4 Коэффициент изменения скорости ползуна К 1,6
5 Максимальное усилие резания Н 1050
7 Отношение длины - 0,34
8 Расстояние между осями вращения кривошипа 1 и кулисы 3 0.202
9 Отношение 0.85
10 Отношение 0,5
12 Вес ползуна 36
20 Угловая координата кривошипа для силового расчета 90
21 Угловой ход толкателя β град 22
23 Длина коромысла lMN м 0,132
24 Угол рабочего профиля кулачка 80 20 75
25 Числа зубьев колес - 13- 38
26 Модуль зубчатых колес 4,5
27 Число саттеллитов в планетарном редукторе - 3

Состав: Синтез зубчатых колес, синтез кулачкового механизма, синтез рычажного механизма, силовой анализ механизма Язык документа

Софт: КОМПАС-3D 15sp2
