Механизм долбежного станка

Белорусско-Российский университет
Кафедра “Основы проектирования машин”
Курсовой проект по дисциплине: "Теория механизмов и машин"
На тему: "Механизм долбежного станка"
Могилев 2014

Долбежный станок предназначен для обработки фасонных отверстий (квадратных, шестигранных, шлицевых и др.), прорезания шпоночных пазов и канавок в конических и цилиндрических отверстиях, а также для строгания коротких плоских наружных и фасонных ли¬нейчатых поверхностей.
От электродвигателя движение через планетарный редуктор и зубчатую передачу передается на кривошипный вал кулисного механизма долбежного станка.
На одном валу с зубчатым колесом находится кулачок. Кулачковый механизм связан c насосом, предназначенным для смазки станка.
Силовой анализ механизма. Исходные данные:
Q=7000 Н—сила полезного сопротивления;
m5= 100 кг—масса ползуна;
m3’= 3,75 кг—масса левого плеча кулисы;
m3’’=2,25 кг—масса правого плеча кулисы;
m4= 65 кг—масса шатуна;

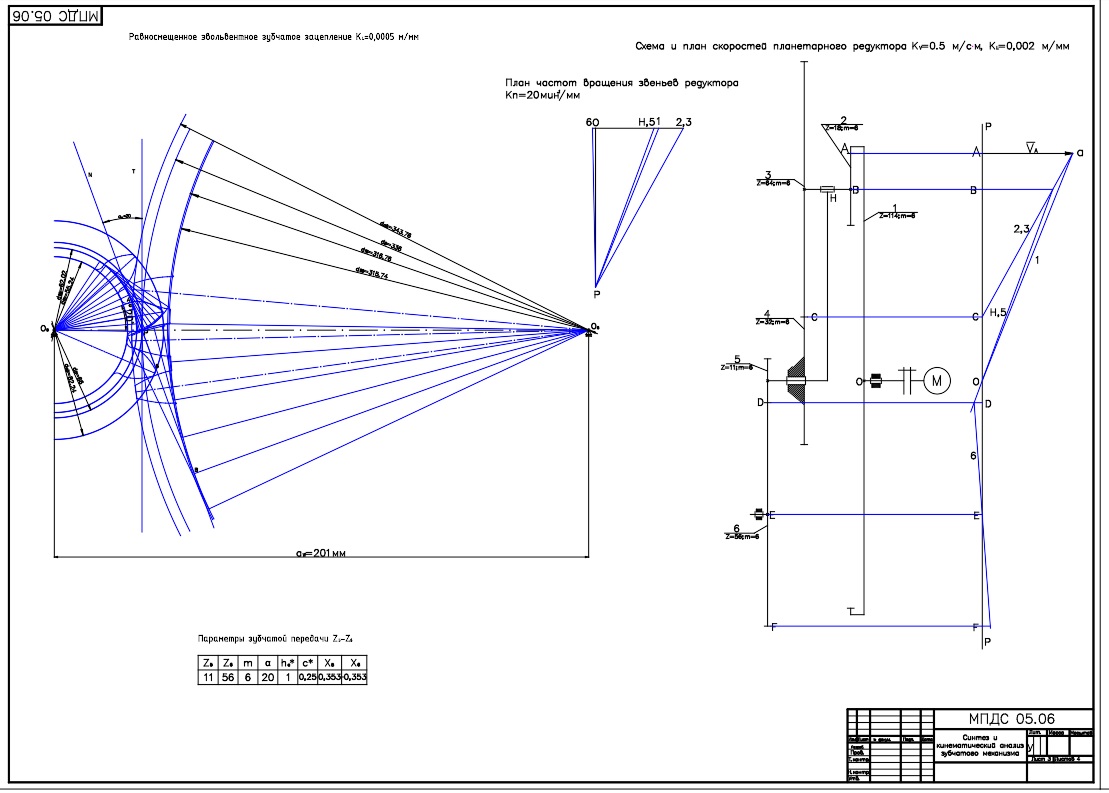

Проектирование зубчатого зацепления. Синтез планетарного редуктора. Исходные данные:
Число зубьев шестерни z5=11
Число зубьев колеса z6=56
Модуль зубчатых колес m=6мм ,
