Курсовой проект по ТММ. Проектирование и исследование механизма комбайна

Винницкий национальный аграрный университет

Числовые значения для расчетов курсового проекта

Наименование параметров Обозначение Размерность Числовые значения
Угловая скорость вращения кривошипа и кулачка ɷ1 рад / с 25
Число зубцов колес z4 - 15
z 5 - 26
Модуль колес z4 i z5 m мм 8
Передаточное отношение UIH - 5,1
Модуль колес планетарного редуктора mпл. - 4

Коэффициент изменения скорости движения звена kv - 1,05
Расстояние между центрами c м 0,68
Расстояние между центрами d м 0,31
Расстояние между центрами О1 и О3 b м 0,19
Длина звена О3С lO3C м 0,24
Угловая координата крайнего положения коромысла О3В γ град. 25
Угол размаха коромысла О3В ψ град. 44
Длина коромысла О3В lO3B м 0,34
Длина шатуна CD lCD м 0,86
Длина коромысла DO5 lDO5 м 0,29
Угол размаха коромысла β град. 17
Длина коромысла L м 120
Угол рабочего профиля φp град. 145
Закон движения коромысла N - 9

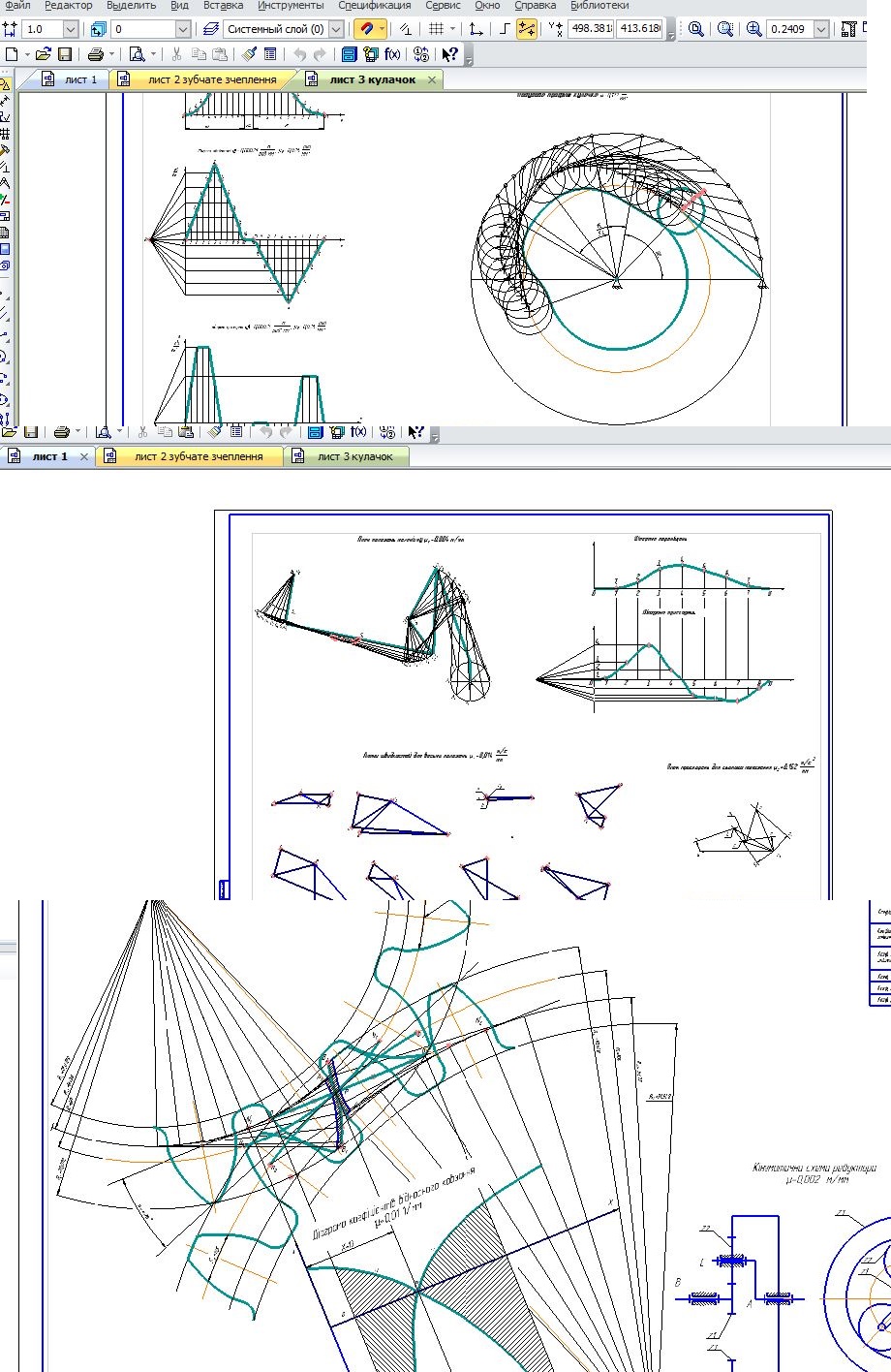

Состав: Кинематическое исследование механизма, Синтез зубчатого сцепления, Синтез кулачкового механизма, ПЗ Язык документа
