Курсовой проект по ТММиМ на тему: “Механизмы пресса”

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра машиноведения
Курсовой проект по ТММиМ
на тему: “Механизмы пресса”
Брест 2014

Исходные данные:

Loa=0,17 м, Lab=0,33 м, Lac=0,66 м, Lbs2=0,1 м; Lds4=0.18 м;Lds5=0.3 м; Lod=0.5 м;
частота вращения кривошипа n1=320 мин-1;
m2=17 кг;m3=37 кг; m4=m5=22 кг; g= 9.8
модуль зубчатого колеса m=4 мм; z1=30; z2=10;
частота вращения двигателя n_дв=1980 мин-1; рабочая фаза 275°

Содержание
1 СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМОВ
1.1 Структурный анализ рычажного механизма
1.2 Структурный анализ зубчатого механизма
1.3 Структурный анализ кулачкового механизма
2. ДИНАМИЧЕСКИЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
2.1 Определение скоростей.
2.2 Определение приведённого момента инерции звеньев.
2.3 Определение приведённого момента сопротивления.
3. СИЛОВОЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
3.1 Построение плана скоростей для расчётного положения
3.2 Определение ускорений
3.3 Определение сил и моментов инерции звеньев
3.4 Определение реакций в кинематических парах и уравновешивающей силы методом планов
3.5 Определение уравновешивающей силы методом Жуковского
3.6 Расчёт погрешности 2-х методов
4. ПРОЕКТИРОВАНИЕ КИНЕМАТИЧЕСКОЙ СХЕМЫ ПЛАНЕТАРНОГО РЕДУТОРА И РАСЧЁТ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ
4.1 подбор числа зубьев и числа сателлитов планетарного редуктора
4.2 Исследование планетарного механизма графическим и аналитическим способом
4.3 Расчёт параметров зубчатых колёс
4.4 Определение коэффициента относительного скольжения
4.5 Определение коэффициента перекрытия зубчатой передачи графическим и аналитическим способом
5. СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА
5.1 Вычисление масштабных коэффициентов диаграмм движения толкателя
5.2 Определение минимального радиуса кулачка
5.3 Определение углов давления
5.4 Построение центрового и действительного профиля кулачка.
Литература

Состав: ПЗ, чертежи, содержание, литература, титульный лист Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Курсовой проект по ТММиМ на тему: “Механизмы пресса”

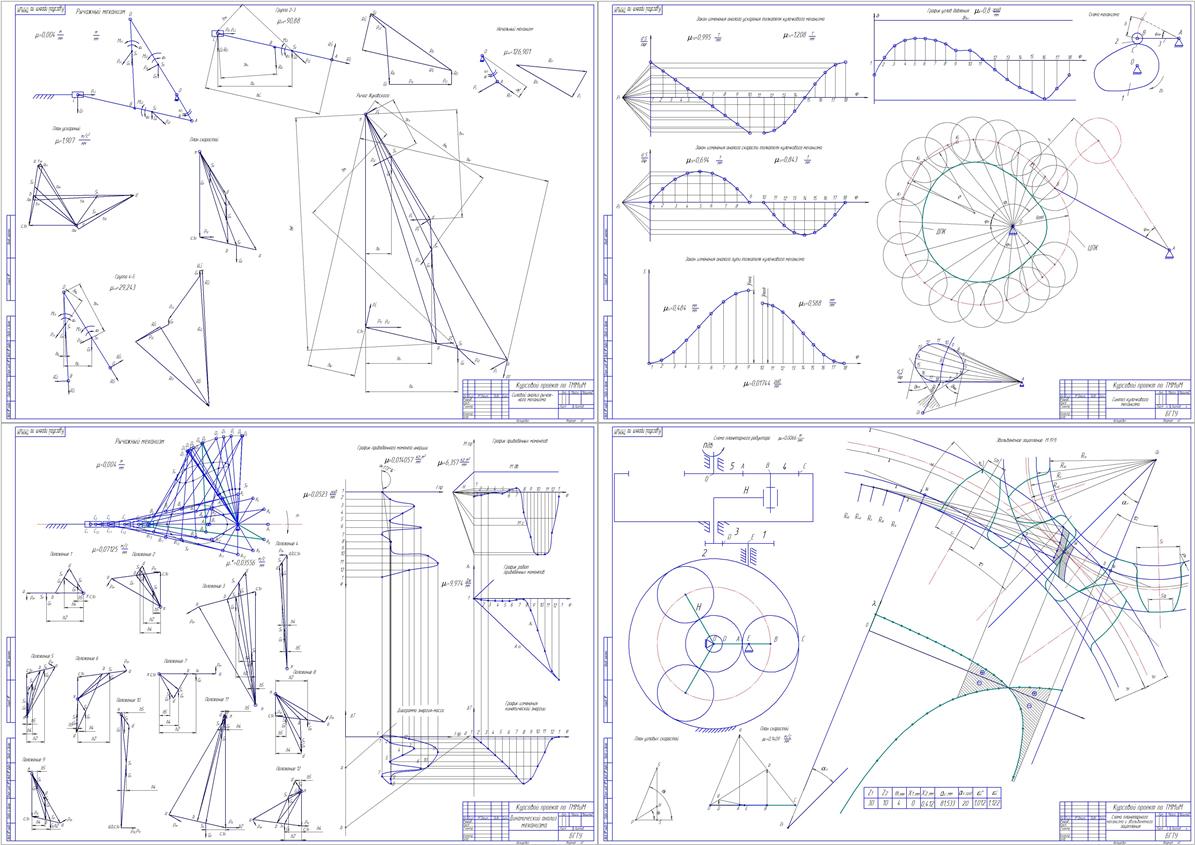

ТММиМ\листы\лист №1.cdw
ТММиМ\листы\лист №2.cdw
ТММиМ\листы\лист №3.cdw
ТММиМ\листы\лист №4.cdw
ТММиМ\ПЗ и литература.docx
ТММиМ\Содержание.docx
ТММиМ\Титульник.docx
ТММиМ\листы
ТММиМ
