Механизмы компрессора

Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: " Механизмы компрессора"
Брест 2014

Вариант 14

В данном проекте производится синтез механизмов компрессора.

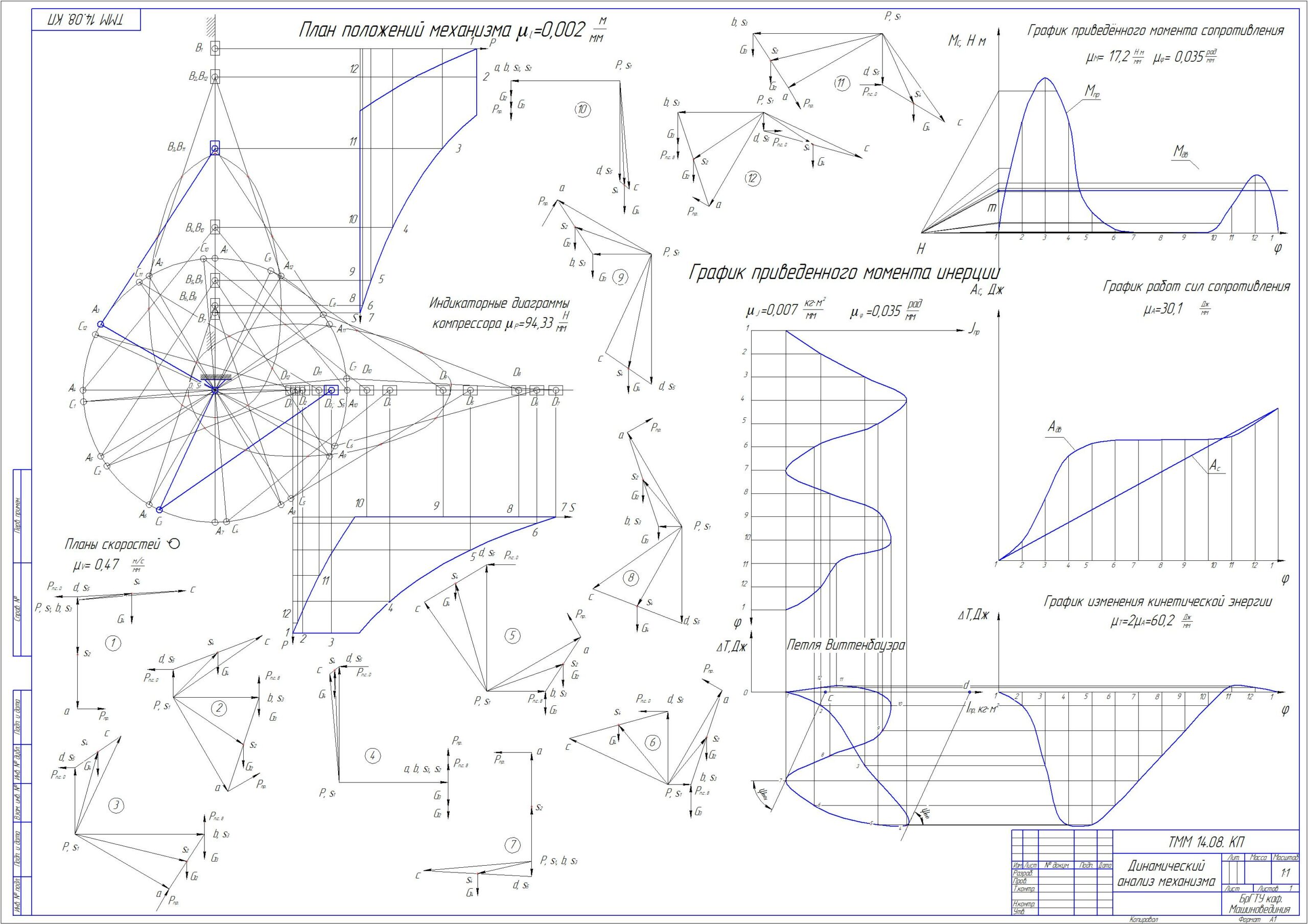

Графическая часть содержит динамический анализ механизма, Силовой анализ механизма, Синтез зубчатого механизма, Синтез кулачкового механизма.
Курсовой проект содержит 4 листа формата А1, 37 листов пояснительной записки, содержание, литературу.
Исходные данные:
Длина звеньев механизма - ОА=ОС= 0,07 м, АВ=ВD=0,27 м
Угол между ОА и ОС = 95 град
Частота вращения кривошипа и колеса 5 = 1700 об/мин
Массы звеньев: m2=m4=3 кг, m3=m5= 5 кг, m1= 6 кг.
Диаметры поршней: d3=d5= 0,06 м
Момент инерции кривошипа: I1=0,22 кг* м^2
Максимальное индикаторное давление: Pmax= 2,5 Мпа.
Коэффициент неравномерности движения: 1/90
Номер положения для силового расчета: 2
Максимальный ход толкателя в кулачковом механизме: h= 20 мм
Допускаемый угол давления - 24 град.
Число зубьев колес: z1=12, z2=27
Модуль зацепления зубчатых колес: m= 7 мм

Состав: Динамический анализ механизма, Силовой анализ маеханизма, Синтез зубчатого механизма, Синтез кулачкового механизма, Содержание, ПЗ, Задание, Литература Язык документа

Софт: КОМПАС-3D 14

Файлы:
ГОТОВЫЙ\1.cdw
ГОТОВЫЙ\Zadanie_14.docx
ГОТОВЫЙ\Литература.doc
ГОТОВЫЙ\Поясняк.doc
ГОТОВЫЙ\содержание.doc
ГОТОВЫЙ\№2.cdw
ГОТОВЫЙ\№3.cdw
ГОТОВЫЙ\№4.cdw
ГОТОВЫЙ
