Оренбургский государственный университет
Кафедра машин и аппаратов химических и пищевых производств
Расчетно-графическое задание по дисциплине "Теория машин и механизмов"
На тему: "Определение степени подвижности плоского рычажного механизма"
Оренбург 2016

В данной работе рассматривается плоско-рычажный механизм, и построение его плана сил, скоростей, ускорений и диаграммы передвижения.

Содержание:
Рабочее задание
1. Определение размеров масштаба
2. Определение степени подвижности плоского рычажного механизма по формуле А.П. Малышева
3. Разделение механизма на группы Ассура
4. Структурная формула механизма
5. Определение коэффициента времени
6. Графо-аналитический метод



Дата
30.11.2016
Язык
Русский
Состав

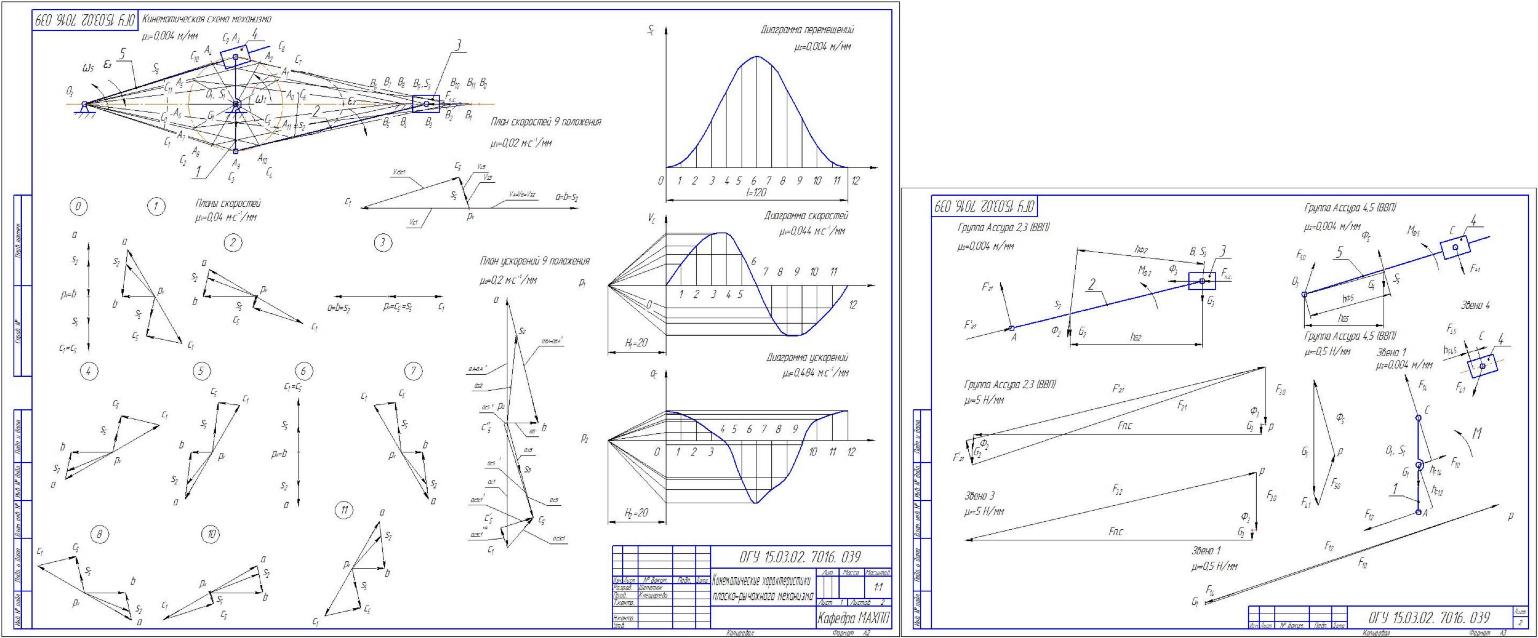

Чертеж кинематической схемы механизма, планы скоростей, планы ускорений, планы сил, диаграмма перемещений, пояснительная записка с расчетом скоростей и ускорений
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • list2.cdw
  • Laba_1.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
