Расчет рычажного механизма 2-ого класса

Уральский федеральный университет
Кафедра Деталей машин
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему "Расчет рычажного механизма 2-ого класса"
Екатеринбург 2016

Оглавление
Данные для проектирования 3
1.Структурный анализ рычажного механизма 4
2. Кинематический анализ рычажного механизма 6
2.1. Построение положений звеньев механизма 6
2.2. Определение скоростей точек звеньев механизма 6
2.3. Определение ускорений точек звеньев механизма 7
3.Кинетостатический анализ механизма 9
3.1. Определение сил, действующих на звенья механизма 9
3.2. Величины сил инерций 10
3.3. Моменты от сил инерции звеньев 10
3.4. Определение реакций в кинематических парах. 10
3.5. Определение уравновешивающей силы методом профессора Н. Е. Жуковского 12
3.6. Вычисление погрешности уравновешивающей силы 13
4.Синтез эвольвентного зубчатого зацепления. 13
4.1.Исходные данные. 13
4.2. Расчет геометрических параметров зубчатой передачи. 13
4.3.Качественные показатели зацепления. 15
5.Синтез кулачкового механизма. 16
Заключение. 18
Список литературы 19

Данные для проектирования
Длины звеньев (м):
OA = 0.075; AB = 0.5; AC = 0.25; CB = 0.7; CD = 0.8
Массы звеньев (кг):
OA = 15; ABC = 45; CD = 13; ползун B = ползун D = 11
Моменты инерции (кг*м2):
OA = 0.01; ABC = 10; CD = 5
Технологическое усилие: Q = 2700 Н
Количество зубьев шестерни и колеса: z1 = 11; z1 = 18
Модуль зубчатой передачи: m = 25
Угловая скорость начального звена: ωOA = 25 с-1
Фазовые углы (в градусах): φудаления=160; φверх.выст.=10; φприближ.=95
Максимальное перемещение толкателя: hmax=35 мм

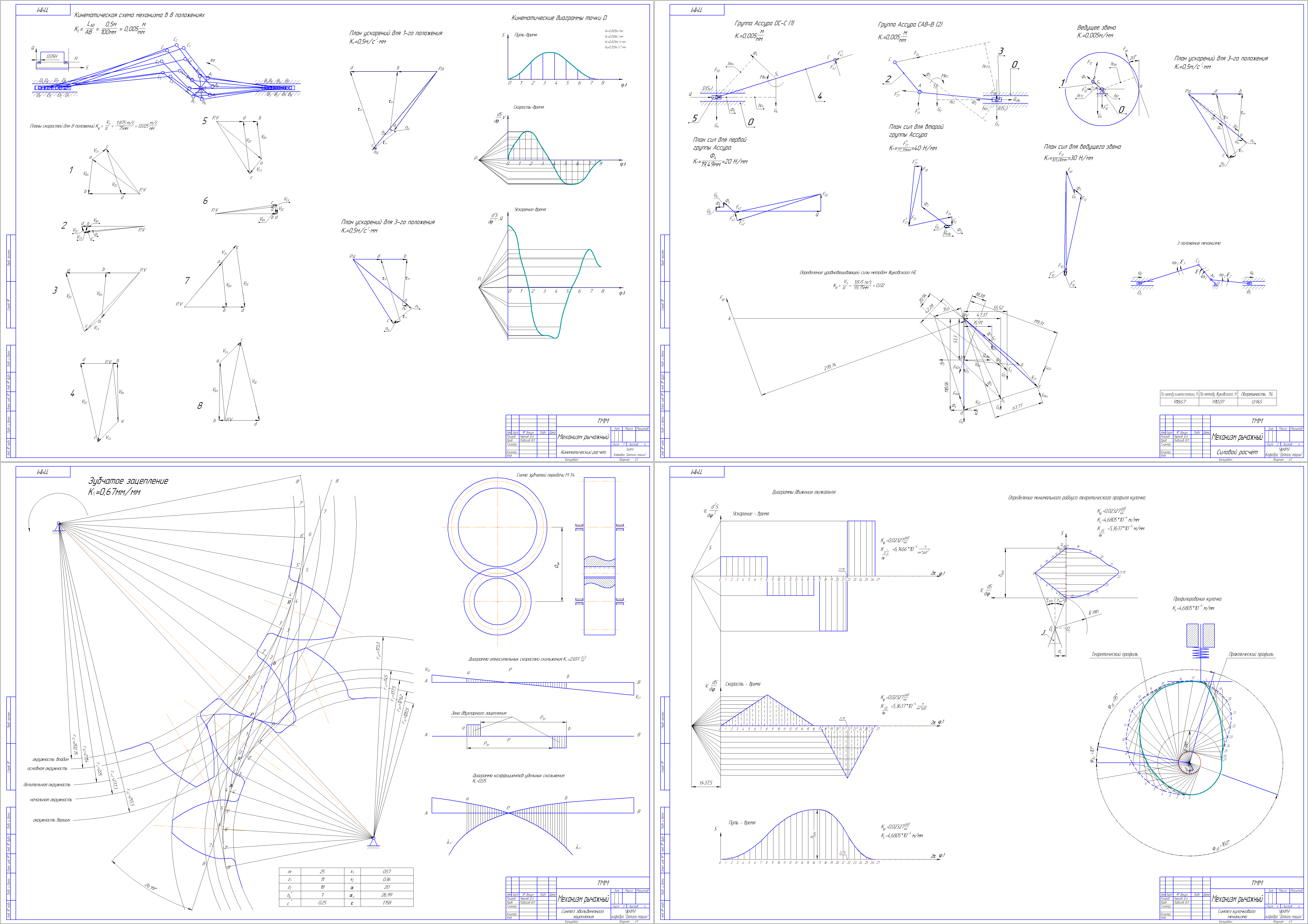

Состав: ПЗ, Кинематический расчет (графики; схема), Силовой расчет (графики; схема), Синтез зубчатого эвольвентного зацепления (черетеж; графики), Синтез кулачкового механизма (чертеж; графики) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Расчет рычажного механизма 2-ого класса

Чертеж4.cdw
Чертеж1.cdw
Чертеж2.cdw
Чертеж3.cdw
ПЗ.docx
