Проектирование и исследование механизмов дизель генераторной установки

0
3
229
1
0

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовая работа по дисциплине "Теория машин и механизмов"
На тему: "Проектирование и исследование механизмов дизель генераторной установки"
Полоцк 2017

Исходные данные :

Рычажный механизм:
Ход поршня 3 НВ, м. 0,5
Минимальное расстояние между поршнями xmin, м. 0.075
Диаметр цилиндра d, м. 0,4
Максимальное давление в цилиндре Pmax , МПа. 5,5
Частота вращения коленчатого вала n1, об/мин. 350
Частота вращения вала 10 n10, об/мин. 150
Положение кривошипа при силовом расчете механизма φ, град. 30
Коэффициент неравномерности вращения кривошипа 1 1/50
При расчетах принять:
1. Отношение длин звеньев 1 и 2 ( )
2. Отношения
3. Отношение хода поршней 6 и 3
4. Массы звеньев: шатуна 2 – , где кг/м; нижнего поршня 3 – ; верхнего поршня 6 – ; тяги 5 – ; кривошипа 1 –
5. Моменты инерции относительно центров масс: у шатуна – 2 ; у криво-шипа
6. Высота поршней 3 и 6 равна 0,6 от диаметра цилиндра.
7, Длину штанги ( 5- 5) определить из условия наименьшего расстояния между поршнями xmin и заданного размера l6 , равного высоте поршня 6.
8. Движущие силы направлены в разные стороны.
Зубчатая передача:
Число зубьев колес , 11; 17
Модуль зубчатых колес , m, мм 8,0
Число сателлитов и модуль колес m = 5 мм.
Кулачковый механизм:
Полное перемещение плунжера 12 h, м. 0,025
Угол рабочего профиля кулачка 11 , φр, град. 200
Допустимый угол давления в кулачковом механизме
Содержание.
стр.

Введение…………………………………………………………………………………. 4
1. Описание работы машины и исходные данные для проектирования………. 5
2. Описание структуры машины…………………………………………………….. 7
3. Расчет привода………………………………………………………………………. 8
4. Синтез кулачкового механизма…………………………………………………… 10
4.1 Расчет передаточных функций………………………………..…..................... 10
4.2 Определение основных размеров…………………………………................... 11
4.3 Профилирование кулачка…………………………………………................... 12
5. Синтез кривошипно-ползунного механизма………………………….................. 13
5.1 Структурный анализ кривошипно-ползунного механизма…………………. 13
5.2 Определение размеров и построение планов положений механизма.……... 14
6. Динамический синтез двигателя………….……………………………………….. 16
6.1. Движущие силы и силы сопротивления……………………………………… 16
6.2. Приведенный момент инерции…………………………………….................. 19
6.3. Расчет маховых масс…………………………………………………………... 25
7. Силовое исследование рычажного механизма…………………………………... 28
7.1. Исследование установившегося движения автомобиля…………................. 28
7.2. Определение реакций в кинематических парах рычажного механизма…… 29
7.2.1. Определение скоростей и ускорений…………………………………. 29
7.2.2. Расчет сил инерции………………………………………….................. 33
7.2.3. Определение реакций в кинематических парах……………………… 33
7.3. Рычаг Жуковского……………………………………………………………... 35
7.4. Определение мгновенного к.п.д., оценка интенсивности
износа кинематических пар…………………………………………………. 36

Заключение……………………………………………………………………………... 38
Литература……………………………………………………………………………… 38



Автор
art art
Дата
21.10.2018
Язык
Русский
Состав
Разработка схемы машинного устройства,кинематическое и силовое исследование машинного устройства.
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива

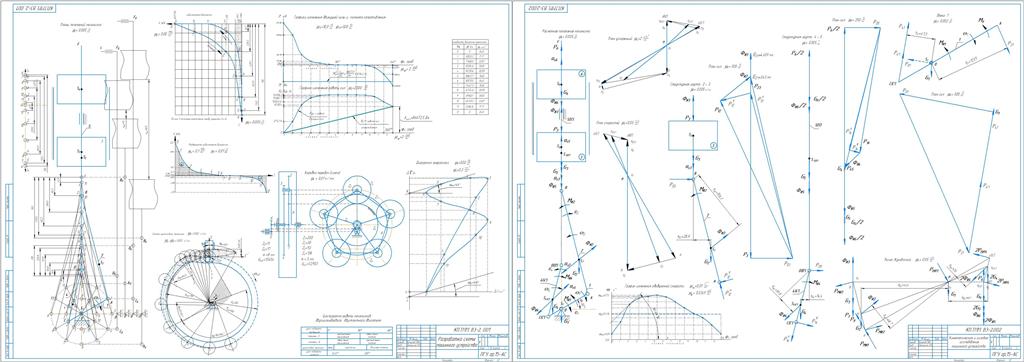

  • Вар. В3-2 - лист 1.doc
  • вар. В3-2 - лист 2.cdw
  • Вар. В3-2 - лист 2.doc
  • Тит. лист, содержание.doc
  • вар. В3-2 - лист 1.cdw
