государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"
соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин.
ПМ.02 Организация производственной деятельности структурного подразделения.
Тема выпускной квалификационной работы:
Проект механического участка по изготовлению детали
2020г
Перечень исходных данных для выполнения
1 Чертеж детали
2 Годовая программа 9700 штук
"Корпус" деталь сложной ступенчатой формы,выполняющая функцию компесатора износа,применяется в конструкциях для уменьшения зазора и повышения жесткости системы между сопрягаемыми деталями.
Корпус изготовлен из титанового сплава ПТ-3В ГОСТ 19807-91
Класс: Титановый деформируемый сплав
Целью данного дипломного проекта является разработка механического участка для изготовления детали "Корпус" , разработка подробного маршрута изготовления детали,рассчет режимов резания и норм времени,а также проектирование специального приспособления на одну операцию для обработки детали и специального режущего инструмента.
ВВЕДЕНИЕ
Состояние и перспективы развития машиностроения. Цели и задачи дипломного проектирования.
1ОБЩИЙ РАЗДЕЛ
1.1 Описание конструкции и служебного назначения детали. Анализ конструкции детали на
технологичность.
1.2 Анализ производственной программы и установление типа производства.
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
2.1 Выбор метода и способа получения заготовки; экономическое обоснование выбора.
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений.
2.3 Определение операционных припусков, допусков и расчет межоперационных размеров табличным методом
2.4 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента.
2.5 Расчет режимов резания (на 3...4 разнохарактерные операции) уточненным способом, на остальные операции – по таблицам. Расчет основного времени.
2.6 Определение норм времени. Расчет многостаночного обслуживания.
2.7 Расчет управляющей программы на одну операцию.
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ
3.1 Расчет и конструирование станочного приспособления.
3.1.1 Разработка технического задания на проектируемое приспособление.
3.1.2 Эскизная проработка конструкции приспособления.
3.1.3 Проверка условия базирования по шести степеням свободы.
3.1.4 Расчет ожидаемой точности приспособления.
3.1.5 Расчет необходимого усилия закрепления заготовки в приспособлении.
3.1.6 Выбор (разработка) конструкции зажимного устройства и расчет его основных параметров.
3.1.7 Проверка проектируемого приспособления на безопасность в работе.
3.1.8 Расчет на прочность наиболее нагруженной детали приспособления.
3.1.9 Устройство, принцип работы и разработка схемы сборки проектируемого приспособления.
3.2 Конструирование и расчет одного специального режущего инструмента
3.3 Расчет размеров одного измерительного инструмента
4 ПРОИЗВОДСТВЕННАЯ СТРУКТУРА И ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ
4.1 Структуризация производственного процесса участка
4.2 Организация технического контроля
4.3 Обеспечение комплекса мероприятий по охране труда
4.4 Определение потребного количества оборудования
4.5 Определение площади участка
4.6 Расчет стоимости основных и вспомогательных материалов
4.7 Определение стоимости основных средств участка
4.8 Определение общецеховых затрат
4.9 Калькуляция себестоимости 1 ед. производимой продукции
4.10 Технико-экономические показатели проектируемого участка

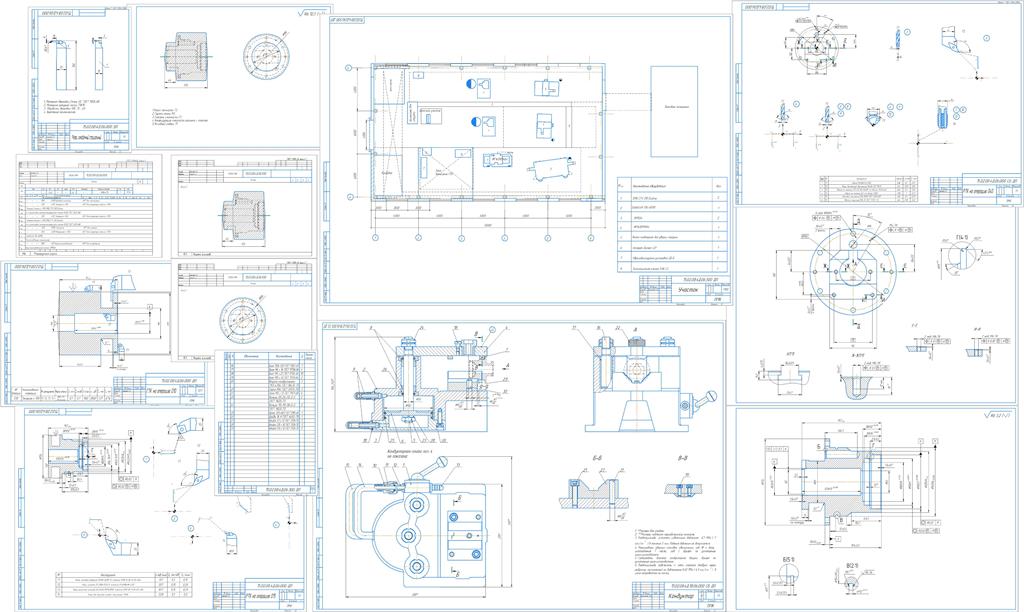

6.2 Графическая часть.
1 Рабочий чертеж детали.
2 Чертеж заготовки.
3 Сборочный чертеж приспособления.
4 Чертеж детали приспособления.
5 Чертеж специального режущего инструмента
6 Карты наладки на 4 разнохарактерные операции (расчетно-технологическая карта на две разнохарактерные операции, графо-технологическая карта на две разнохарактерные операции)
7 Чертеж плана участка.
8 Технико - экономические показатели участка.
6.3 Технологическая документация
1 Титульный лист.
2 Маршрутная карта.
3 Операционные карты.
4 Карты эскизов.
