Полоцкий государственный университет
Кафедра «Технология и оборудование машиностроительного производства»
Курсовой проект по дисциплине “Технологическая оснастка”
На тему: «Проектирование специального приспособления»
Новополоцк 2015

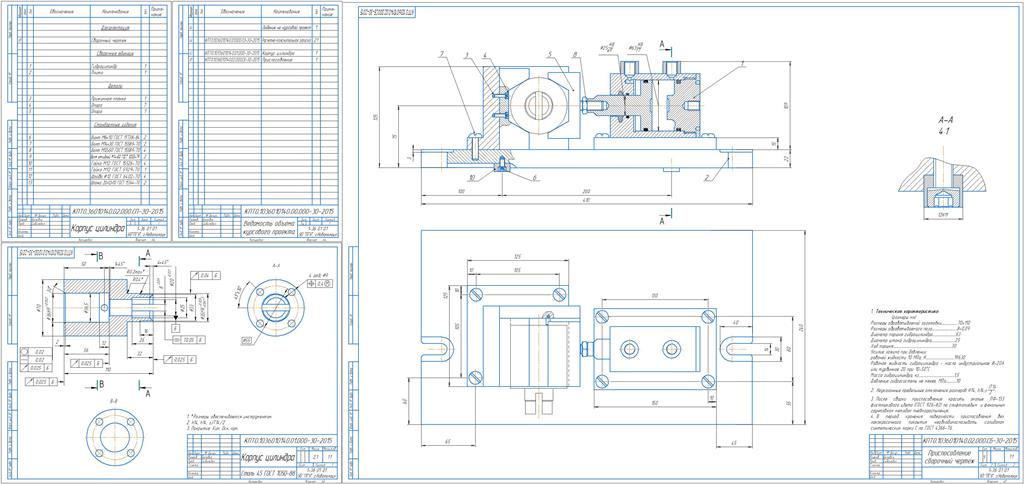

В данной работе спроектировано специальное приспособление для паза 8+0,09 в детали (корпус цилиндра).
Годовая программа выпуска - 10000 шт.
Материал детали - Сталь 45.
Для выполнения данной операции выбираем универсальный фрезерный станок 6Т82:
Размеры рабочей поверхности стола, мм 1250х320
Наибольшее перемещение стола, мм
- продольное 800
- поперечное 320
- вертикальное 370
Поворот стола в обе стороны, град 45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 30-450
Пределы частот вращения шпинделя, мин -1 31,5-1600
Диапазон подач стола, мм/мин:
- продольных 12,5-1600
- продольных (бесступенчато регулируемый) 5-3150
- поперечных 12,5-1600
- поперечных (бесступенчато регулируемый) 5-3150
- вертикальных 4,1-530
- вертикальных (бесступенчато регулируемый) +
Ускоренное перемещение стола, мм/мин:
- продольное 4000
- поперечное 4000
- вертикальное 1330
Мощность электродвигателей приводов, КВт
- основного шпинделя 7,5
- подач стола 3
Максимальное тяговое усилие приводов стола, Н:
- продольное и поперечное 40000
- вертикальное 25000
Габаритные размеры, мм:
- длина 2280
- ширина 1965
- высота 1690
Масса 6Т82 станка с электрооборудованием, кг 3150
СОДЕРЖАНИЕ
С.
Введение 4
1. Техническое задание на проектирование 5
2. Разработка схемы установки заготовки 8
3. Разработка эскизных вариантов приспособления 9
4. Расчет пропускной способности приспособления 10
5. Расчет экономической эффективности конструкции приспособления 11
6. Расчет зажимного усилия 12
7. Расчет основных характеристик силового механизма 13
8.Выбор силового привода 14
9. Расчет на точность выполняемого размера 15
10. Описание работы приспособления 16
Заключение 17
Список литературы 18
