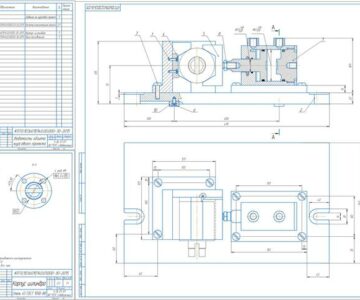

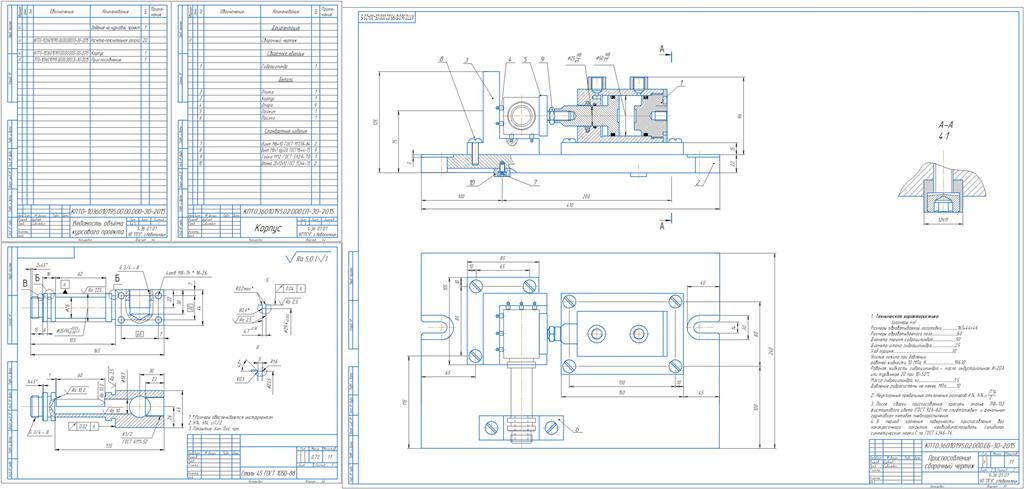

Проектирование специального приспособления для фрезерования в детали (корпус) паза

Полоцкий государственный университет
Кафедра «Технология и оборудование машиностроительного производства»
Курсовой проект по дисциплине “Технологическая оснастка”
На тему: «Проектирование специального приспособления»
Новополоцк, 2015г.

Целью данной работы является проектирование специального приспособления для фрезерования в детали (корпус) паза в размер 60 мм
Годовая программа выпуска - 20000 шт.
Материал детали - Сталь 45.

Для выполнения данной операции выбираем станок вертикальный консольно-фрезерный 6К12:
Размеры рабочей поверхности стола, мм: 320х1250
Наибольшее перемещение гильзы шпинделя, мм: 80
Количество частот вращения шпинделя 12
Пределы частот вращения шпинделя, об/мин: 16-1600
Посадочное место для крепления инструмента ISO50
Угол поворота оси шпинделя в продольной плоскости, град: 90
Количество подач 16
Пределя подач стола, мм/мин:
- продольной 35-1020
- поперечной 27-790
- вертикальной 9-264
Ускоренный ход при перемещении, мм/мин:
- в продольном направлении 2900
- в поперечном направлении 2300
- в вертикальном направлении 765
Мощность эл.двигателей приводов, кВт:
- подач 1,5
- шпинделя 5,5
Габариты (ДхШхВ), мм: 2135х1865х2290
Масса с эл. оборудованием, кг: 2380
