Разработать технологический процесс восстановления вала промежуточной опоры привода ВОМ трактора Т- 150К (с использованием приспособления для сверления отверстия)

260

3001

Чертеж Разработать технологический процесс восстановления вала промежуточной опоры привода ВОМ трактора Т- 150К (с использованием приспособления для сверления отверстия)

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Факультет”Технический сервис в АПК”
Кафедра “Ремонт машин”
курсовой проект
на тему:“Разработать технологический процесс восстановления вала промежуточной опоры привода ВОМ трактора Т- 150К ”
по дисциплине “ТРОП ”
Минск 2004

В курсовом проекте представлен анализ технических условий ,технические просессы очистки и разборки промежуточной опоры привода ВОМ трактора Т- 150К ,технический процесс дефектации вала опоры 151.41.126.Разработан рабочий маршрутно-операционный технологический процесс восстановления вала опопры. Разработана схема разборки промежуточной опоры привода ВОМ и технологическая документация.

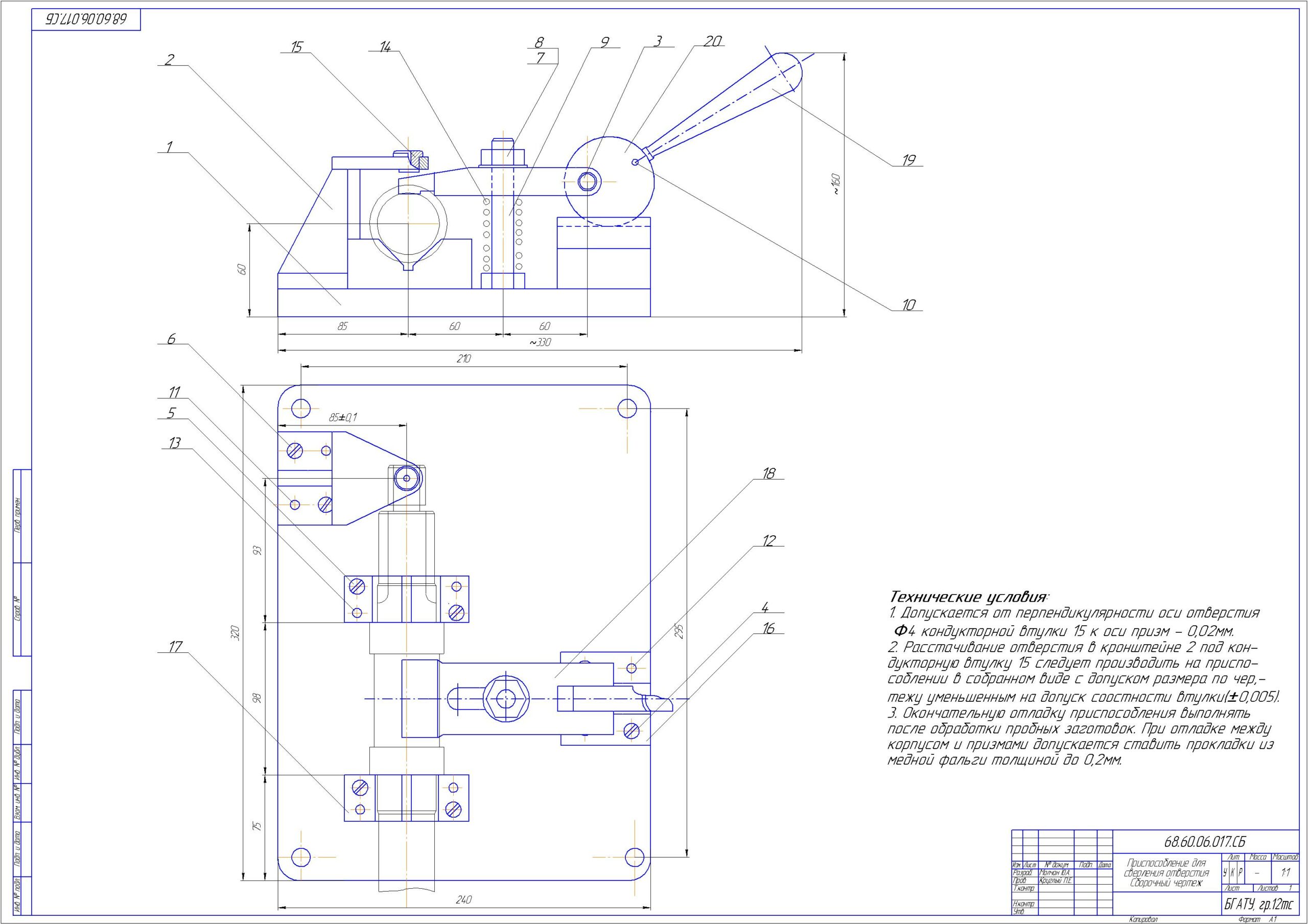

В конструкторской части проекта приведены расчёты приспособления для сверления отверстия.
Произведены технико-экономические расчёты эффективности восстановления вала опоры наплавкой в среде углекислого газа.
