Разработка двухместного скальчатого кондуктора для детали "Вал-шестерня"

ТТИ НИЯУ МИФИ, кафедра ТМ, КП на тему: Разработка пневматического кондуктора для сверлильной обработки детали «Вал-шестерня», 2022 год

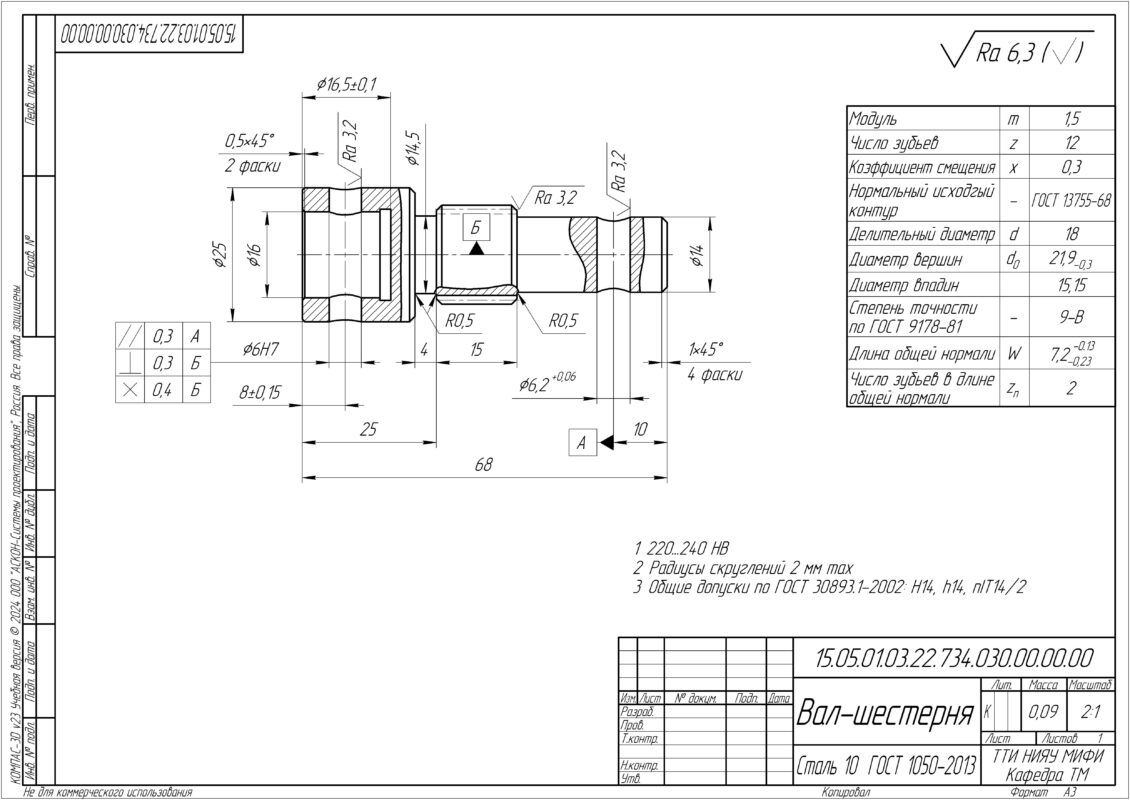

Чертеж детали «Вал-шестерня».
Операция: сверление.

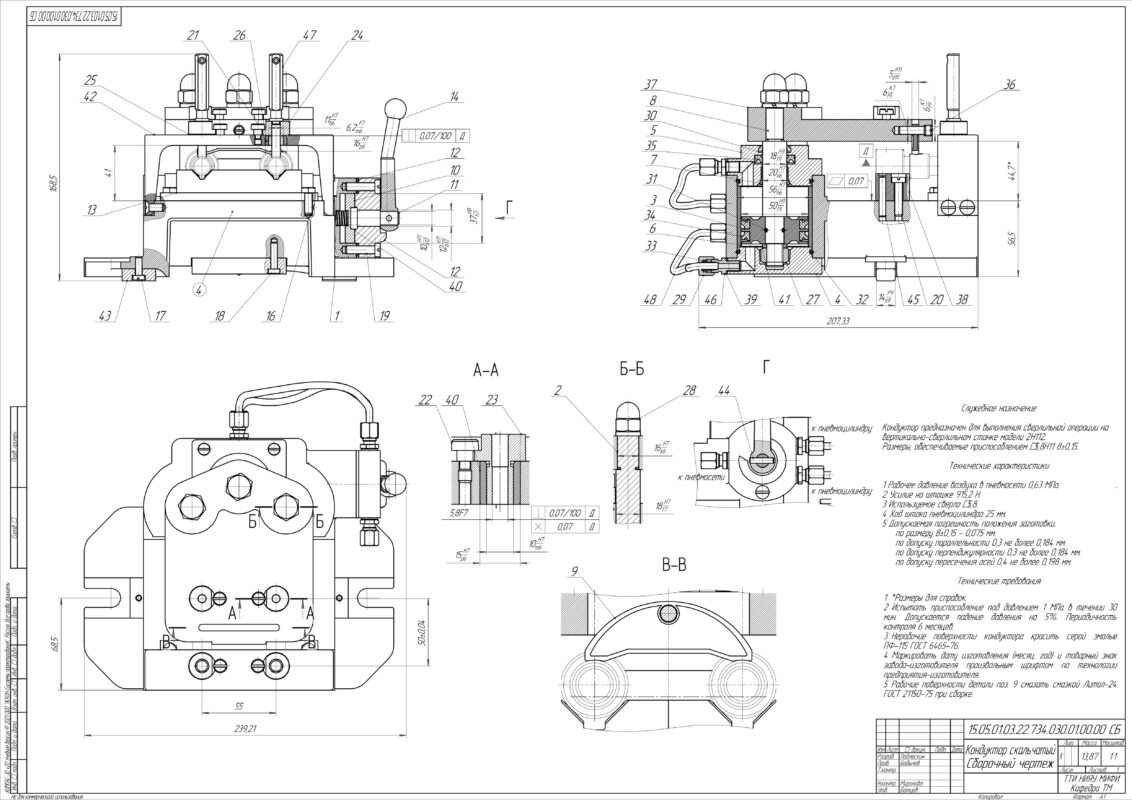

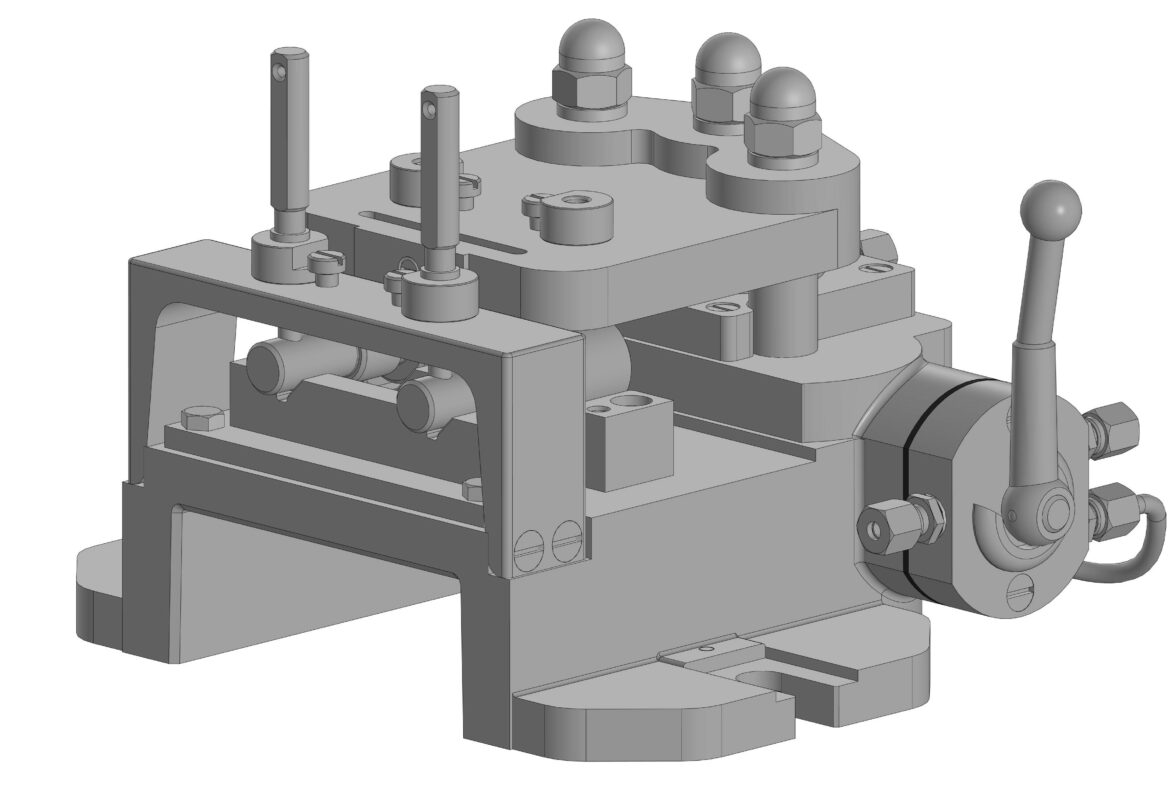

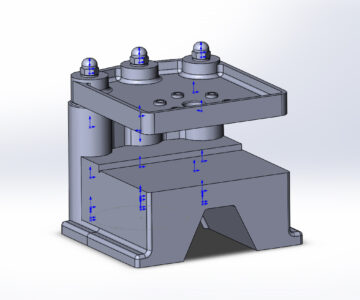

Подобран станок и инструмент для обработки отверстия, рассчитаны режимы резания, на основе чего был произведен силовой расчет зажимного приспособления. Разработана и обоснована принципиальная схема зажимного приспособления, выбран вид привода и его геометрические размеры. Произведен расчет на точность приспособления и расчет на прочность его элементов. Спроектирован двухместный скальчатый кондуктор для сверление радиальных отверстий детали "Вал-шестерня".

Содержание
Введение…………………………………………………………………………………5
1 Исходные данные для проектирования приспособления…………...………....…...6
2 Расчет режимов резания………………………………………..…...………….….11
3 Силовой расчет зажимного приспособления……………………………………….15
3.1 Выбор схемы закрепления……………………………………………………….15
3.2 Расчет требуемых сил зажима…………………………………………………16
3.3 Выбор и расчет основных размеров привода…………………………………18
4. Расчет приспособления на точность………………………………………………..20
4.1 Расчет приспособления на точность в направлении выдерживаемого допуска на параллельность……………………………………………………………………20
4.2 Расчёт приспособления на точность в направлении выдерживаемого операционного размера 8……………………………………………………………31
4.3 Расчет приспособления на точность в направлении выдерживаемого допуска на пересечения осей……………………………………………………………………33
5 Расчет элементов приспособления на прочность……………………………….…36
Заключение……………………………………………………………………………..38
Библиография…………………………………………………………………………..39

Требуется спроектировать станочное приспособление для обработки отверстия диаметром 6 мм, в соответствии с операционным эскизом детали вал-шестерня. Тип производства  среднесерийное, при годовой программе 3500 штук и размере партии 70 штук.
При обработке должны быть выдержаны диаметральный размер 6H7 мм и линейный размер 8¬±0,05 мм, обеспечена параллельность оси обрабатываемого отверстия к оси отверстия диаметром 6,2 мм и ее перпендикулярность к оси детали.
