Разработка приспособления для сверления отверстия (Разработка и расчет вакуумной схемы)

Белорусский Государственный Технический Университет
Кафедра вакуумная и компрессорная техника
Курсовой проект по дисциплине "Техническая оснастка"
На тему "Разработка приспособления для сверления отверстия"
Минск 2016

Исходные данные Вакуумная схема;
Суммарные газонатекания и газовыделения Q=5*10-6 м3*Па/с.
Рабочее давление P=6,5*10-1 Па.
δ=2,3мм; h=4,7 мм; l=6,5мм.

В данной работе Производится расчёт вакуумной системы

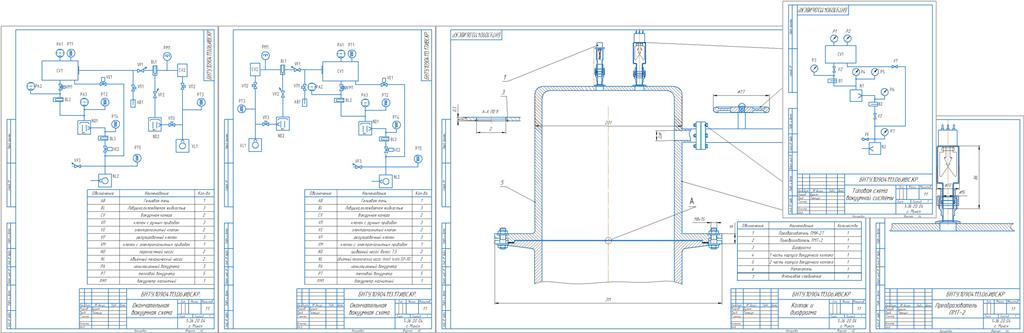

Графическая часть содержит вакуумную схему, типовую схему, колпак, преобразователь

ВВЕДЕНИЕ

1. История развития вакуумной техники
1.1 Применение вакуума в науке и технике
2. Методика расчета вакуумной системы
2.1 Выбор высоковакуумного насоса
2.2 Выбор механического насоса
3. Выбор манометров
3.1 Выбор манометра для высоковакуумного насоса
3.2 Выбор манометров для механического насоса
4. Испытания вакуумного насоса
5. Расчёт натекания в вакуумную систему
6. Методы течеискания
Заключение
Список литературы
