Дипломный проект: "Разработка проекта механосборочного цеха с участком восстановления и изготовления сменно-запасных частей для судов"
Новосибирск 2011

В результате проделанной работы был спроектирован механосборочный цех с участком по изготовлению деталей движительного комплекса. Помимо деталей движительного комплекса, цех производит и ремонтирует и другие детали и изделия для судов.
Так как тип производства цеха мелко серийный, то большинство оборудования и технологической оснастки универсальны.
Разработан технологический процесс изготовления гребного вала. Спроектирована и рассчитана технологическая оснастка. Сделаны расчёты оптимизации режимов резания на токарной операции графо – аналитическим методом с помощью критерия оптимизации G.
В процессе расчёта проекта также были рассмотрены вопросы охраны труда и электробезопасности на производстве.
Коэффициент экономической эффективности капитальных вложений в строительство цеха равен 0,16, а срок окупаемости этих затрат составляет 6,1 года. В результате сравнения этих показателей с нормативными очевидна целесообразность строительства спроектированного цеха.
Содержание

Введение 7
1 Проектирование механосборочного цеха судоремонтного – судостроительного завода 8
1.1 Программа и режим работы цеха 8
1.2 Режим работы цеха и фонды времени оборудования и рабочих 10
1.3 Расчёт и выбор оборудования 10
1.4 Расчёт и выбор штатов 24
1.5 Расчёт и определение площадей 31
1.6 Компоновка, габаритная схема и планировка цеха 40
1.7 Объём здания цеха 42
1.8 Планировка цеха 43
1.9 Проектирование системы технического обслуживания производства 45
1.10 Проектирование системы контроля качества изделий 49
2 Технологическая часть 52
2.1 Технологический процесс изготовления гребного вала 52
2.2 Технология устранения изогнутости гребных валов 64
2.3 Технология устранения износа валов 64
2.4 Изготовление ступицы 69
3 Проектирование и расчет технологической оснастки 76
3.1 Устройство для упрочнения обкатыванием роликами 76
3.2 Универсальные поворотный стол с тисками 81
3.4 Устройство для правки вала 84
3.5 Приспособление для долбления шпоночного паза в ступице 85
3.6 Приспособление для сверления отверстий в ступице 88
4 Безопасность жизнедеятельности 92
4.1 Техника безопасности при работе на станках токарной группы 92
4.2 Техника безопасности при работе на станках фрезерной группы 93
4.3 Электробезопасность работ в цехе 94
5 Технико-экономическое обоснование 97
5.1 Определение суммы капитальных вложений 97
5.2 Расчет себестоимости и оптовой цены продукции цеха 102
5.3 Общая экономическая эффективность капитальных вложений 107
Заключение. 110
Литература 111
Приложение А 113
Приложение Б 119

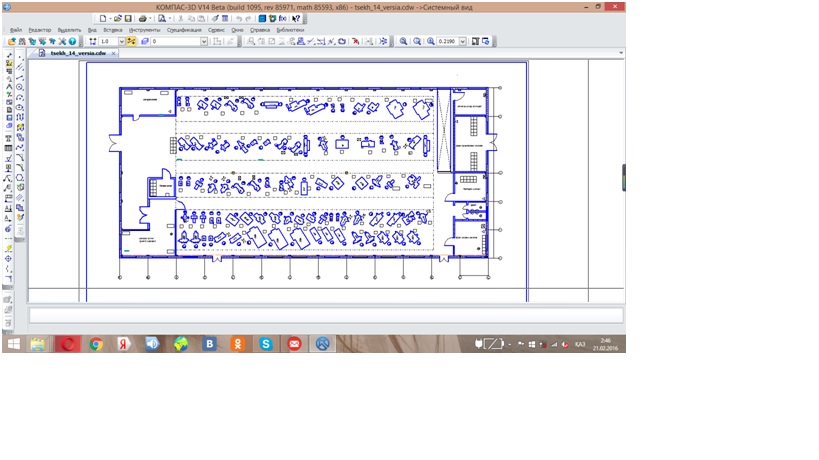

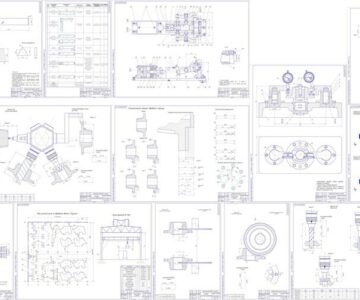

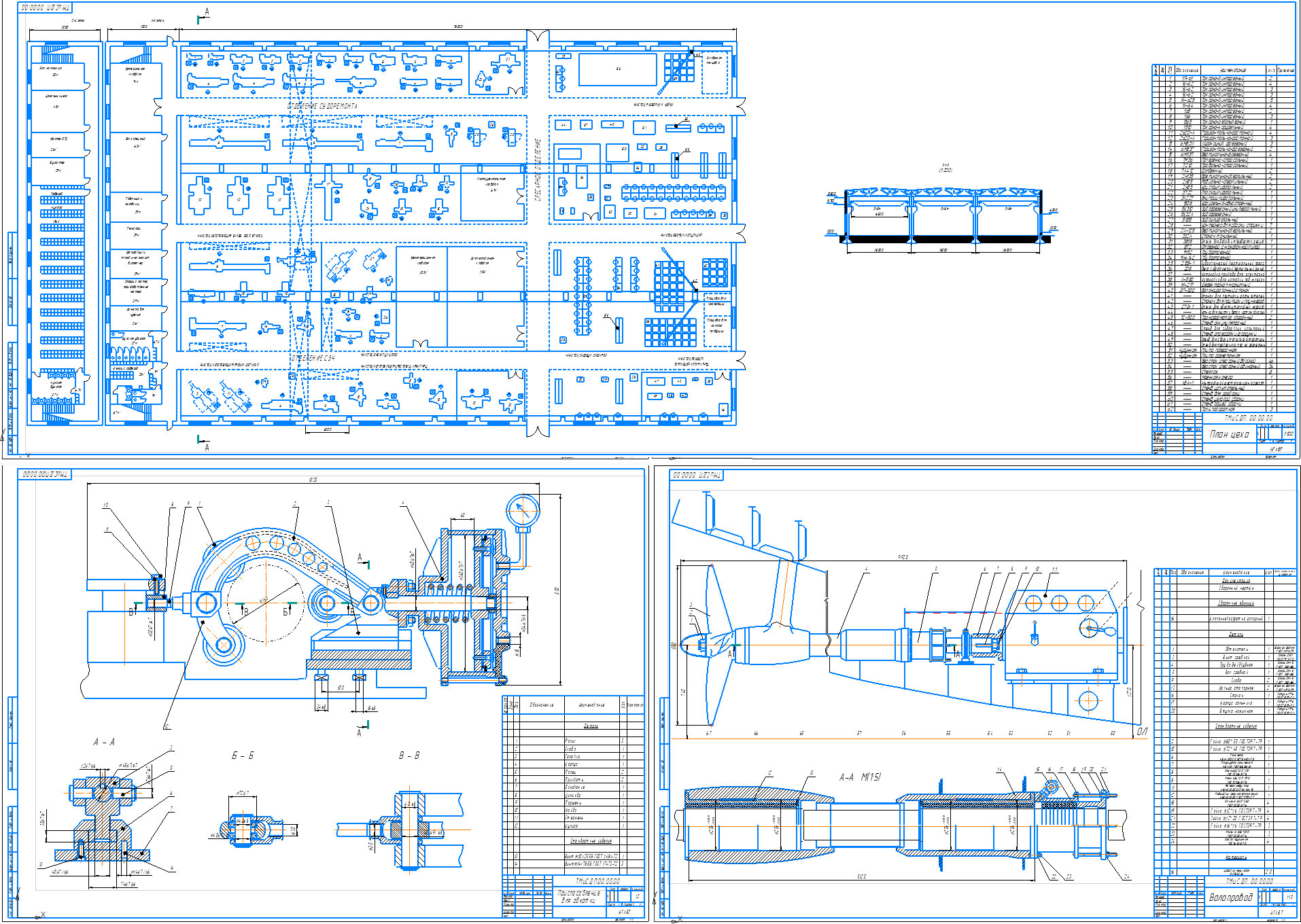

Состав: ПЗ,План цеха (ВО),Валопровод (СБ),Гребной вал (ВО),Операционные эскизы вала,Операционные эскизы ступицы,Приспособление для обкатки (СБ),Приспособление для долбления шпоночного паза (СБ),Устройство для правки вала (СБ),Приспособление для фрезерования (СБ),ТЭП Язык документа

Софт: КОМПАС-3D V12

Каталог / Машиностроение и механика / Технология машиностроения / Разработка проекта механосборочного цеха с участком восстановления и изготовления сменно-запасных частей для судов

Просмотр файлов
Диплом цех ССРЗ\Записка\Ведомость.doc
Диплом цех ССРЗ\Записка\Пояснительная записка.doc
Диплом цех ССРЗ\КТП\Вал_КТП1.cdw
Диплом цех ССРЗ\КТП\Вал_КТП2.cdw
Диплом цех ССРЗ\КТП\Вал_КТП3.cdw
Диплом цех ССРЗ\КТП\Ступица_КТП-1.cdw
Диплом цех ССРЗ\КТП\Ступица_КТП-2.cdw
Диплом цех ССРЗ\КТП\Ступица_КТП-3.cdw
Диплом цех ССРЗ\КТП\Ступица_КТП-4.cdw
Диплом цех ССРЗ\КТП\Ступица_КТП-5.cdw
Диплом цех ССРЗ\МК\Вал_МК-1.cdw
Диплом цех ССРЗ\МК\Вал_МК-2.cdw
Диплом цех ССРЗ\МК\Вал_МК-3.cdw
Диплом цех ССРЗ\МК\Ступица_МК-1.cdw
Диплом цех ССРЗ\МК\Ступица_МК-2.cdw
Диплом цех ССРЗ\Чертежи\Вал.cdw
Диплом цех ССРЗ\Чертежи\Валопровод.cdw
Диплом цех ССРЗ\Чертежи\Операц_эскизы_вала.cdw
Диплом цех ССРЗ\Чертежи\Операц_эскизы_ступицы.cdw
Диплом цех ССРЗ\Чертежи\План цеха.cdw
Диплом цех ССРЗ\Чертежи\Приспособление для долбления паза.cdw
Диплом цех ССРЗ\Чертежи\Приспособление для обкатки.cdw
Диплом цех ССРЗ\Чертежи\ТЭП.cdw
Диплом цех ССРЗ\Чертежи\Устр_для_пр_вала.cdw
Диплом цех ССРЗ\Чертежи\Фрезерование шпоночного паза.cdw
Диплом цех ССРЗ\Записка
Диплом цех ССРЗ\КТП
Диплом цех ССРЗ\МК
Диплом цех ССРЗ\Чертежи
Диплом цех ССРЗ
