КОМПАС 3D 18

Разработка технологического процесса изготовления детали Шатун Д 24 100-1

БрГТУ
Дипломный проект по дисциплине технология машиностроения

В данном дипломном проекте рассматривался технологический процесс механической обработки детали «Шатун Д 24 100-1» Шатун является подвижной частью кривошипно-шатунного механизма. Такие механизмы используются в двигателях внутреннего сгорания, и служат для преобразования поступательного движения поршня во вращательное движение коленчатого вала, и наоборот.
Годовой объем выпуска изделий N = 100000 штук.
Дипломный проект содержит 5 разделов пояснительной записки, 6 листов формата А2 графической части

Состав: Чертеж детали, Сборочный чертеж, чертеж заготовки, Чертеж рабочего приспособления, Чертеж контрольного приспособления, Планировка участка, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали Шатун Д 24 100-1

ПЗ/
ПЗ/Раздел 1.doc
ПЗ/Раздел 2.doc
ПЗ/Раздел 3.doc
ПЗ/Раздел 4.doc
ПЗ/Раздел 5.doc
Чертежи/
Чертежи/Планировка участка.cdw
Чертежи/Сборочный чертеж детали.cdw

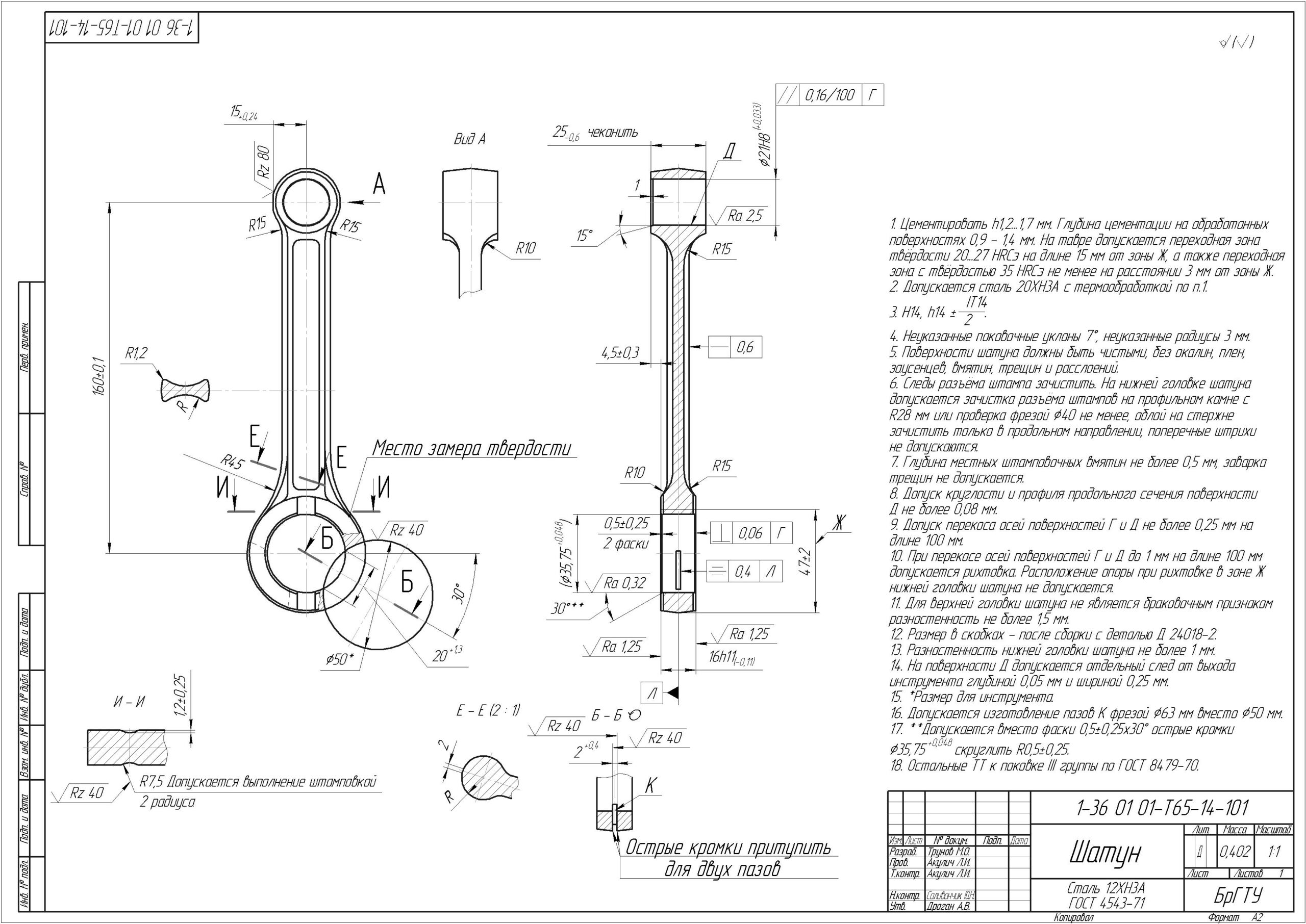

Чертежи/Чертеж детали.cdw
Чертежи/Чертеж детали.jpg
Чертежи/Чертеж заготовки.cdw
Чертежи/Чертеж контрольного приспособления.cdw
Чертежи/Чертеж рабочего приспособления.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
