Системно-структурное моделирование технологического процесса
Сумской государственный университет
Кафедра технологии машиностроения, станков и инструментов
Обязательное домашнее задание по дисциплине "Системно-структурное моделирование технологических процессов"
На тему: "Системно-структурное моделирование технологического процесса"
2014
В донной работе рассмотрены: графическая и аналитическая интерпретация взаимосвязи элементов системных объектов; структурно-классификационный анализ станков, приспособлений и инструментов.
Разработана функционально-структурная модель технологического процесса.

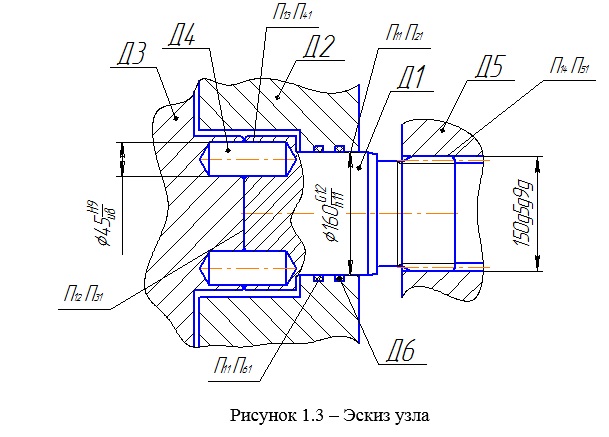

Графическая часть содержит: эскиз узла в который входит рассматриваемая деталь, 3D модель узла, эскизы механических операций.
Состав: Пояснительная записка, 3D модель узла, эскиз узла, эскизы механических операций обработки детали Шпиндель
Софт: КОМПАС-3D 15 sp1
