Конкурс асов 3D-моделирования

Технологическая подготовка изготовления ступенчатого вала (dmax=66мм, l=300 мм)

Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Ивановский государственный энергетический университет
имени В.И. Ленина»
Кафедра технологии машиностроения
КУРСОВОЙ ПРОЕКТ
по дисциплине: «Технологические процессы изготовления тел вращения »
по теме: «Технологическая подготовка изготовления ступенчатого вала (dmax=66мм, l=300 мм)»

РЕФЕРАТ
стр. 22 табл. 1 прилож. 2
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, МЕХАНИЧЕСКАЯ ОБРАБОТКА, ДЕТАЛЬ, БАЗИРОВАНИЕ, ЗАГОТОВКА, ПРИСПОСОБЛЕНИЕ, ИНСТРУМЕНТ, ЦИЛИНДРИЧЕСКИЙ РЕДУКТОР, МАРШРУТ, ПРИПУСК, РЕЖИМЫ РЕЗАНИЯ, ВАЛ.

В курсовом проекте разработан технологический процесс механической обработки ступенчатого вала (dmax=45 мм, l=224 мм).
СОДЕРЖАНИЕ
Введение 4
1. Разработка технологического процесса изготовления детали 5
1.1. Служебное назначение вала 5
1.2. Критический анализ ТТ на деталь 5
1.3. Технические требования на деталь 6
1.4. Методы контроля основных ТТ на деталь 6
1.5. Анализ технологичности конструкции детали 7
1.6. Выбор вида и формы организации производственного процесса изготовления детали 7
1.7. Выбор исходной заготовки и метода ее получения 8
1.7.1 Выбор заготовки 8
1.7.2Выбор метода получения заготовки 9
1.8. Выбор технологических баз и определение последовательности обработки заготовки 9
1.9. Выбор способов обработки и определение количества переходов 9
1.10. Технологический маршрут изготовления детали 10
1.11. Расчет припусков, межпереходных размеров, допусков 11
1.12. Уточнение оборудования 13
1.13. Выбор технологической оснастки 16
1.13.1. Выбор приспособлений 16
1.13.2.Уточнение режущего инструмента 17
1.14. Выбор смазочно-охлаждающих жидкостей 17
1.15. Расчёт режимов резания 18
1.16. Нормирование технического процесса 18
1.17. Составление карт технического процесса 18
3. Заключение 19
4 . Список используемых источников 20

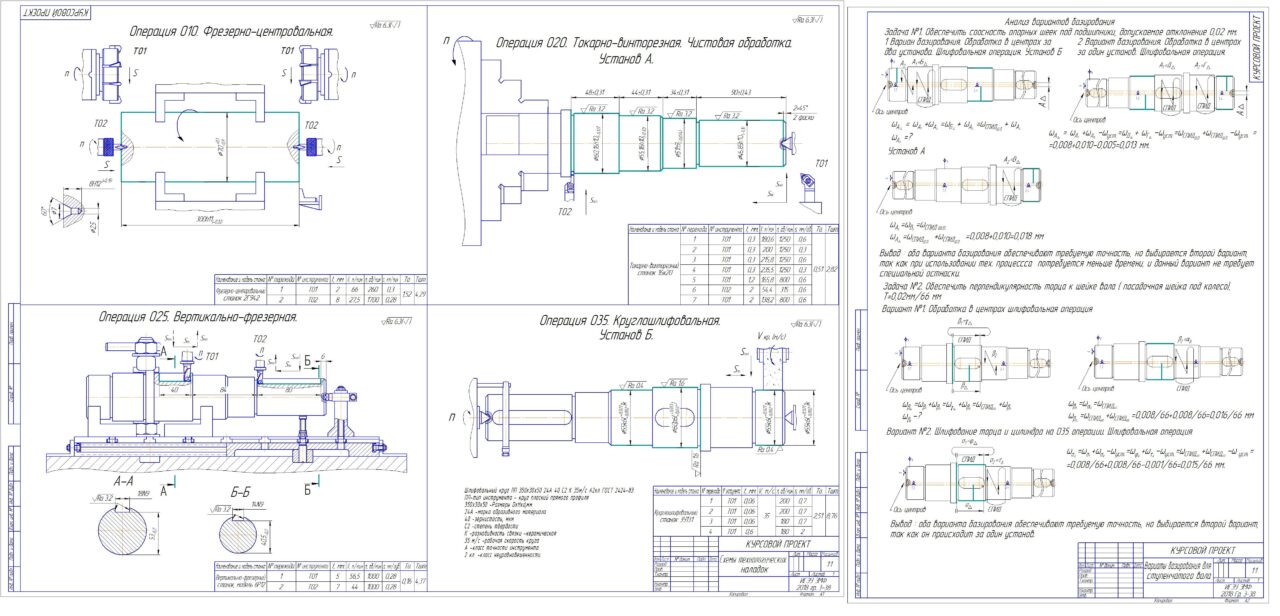

Состав: варианта базирования, схемы технологических наладок, пз Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологическая подготовка изготовления ступенчатого вала (dmax=66мм, l=300 мм)

Наладки.cdw
АНАЛИЗ ВАРИАНТА БАЗИРОВАНИЯ.cdw
Курсовая первая редакция.docx
