Тема дипломного проекта: Проект сборочного участка по изготовлению сборочной единицы «Машина рулевая РРШС»

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"

Тема дипломного проекта: Проект сборочного участка по изготовлению сборочной единицы «Машина рулевая РРШС»
2026Г.

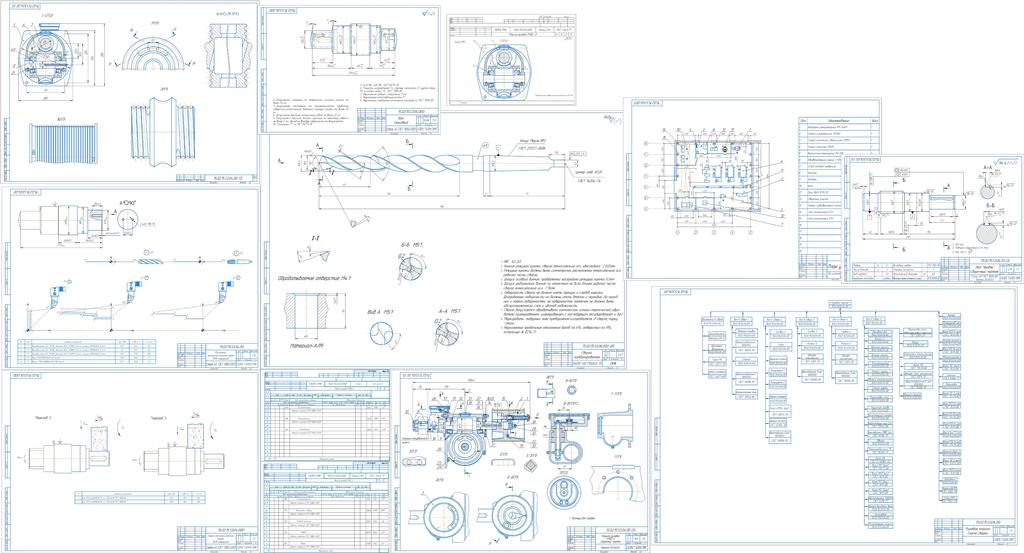

ГРАФИЧЕСКАЯ ЧАСТЬ
1 Сборочный чертеж узла
2 Деталировка чертежей деталей согласно спецификации
3 Рабочий чертеж детали
4 Чертеж заготовки.
5 Чертеж специального режущего инструмента
6 Карты наладки на операции механической обработки
7 Чертеж плана участка.
8 Технико - экономические показатели участка.

ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ
1 Комплект технологической документации на сборку узла
1.1.Титульный лист комплекта технологической документации на сборку узла
1.2 Маршрутная карта технологического процесса сборки
1.3 Операционные карты сборки.
1.4 Карты эскизов сборки
2. Комплект технологической документации на механическую обработку детали
2.1. Маршрутные карты механической обработки детали
2.2. Операционные карты механической обработки детали
2.3. Карты эскизов на механическую обработку детали

Содержание
Введение. …………………………………………..............................................................................................................................................................................4
1. Разработка технологичекского процесса сборки сборочной единицы
1.1 Описание конструкции и служебного назначения узла. Технологический анализ сборочного чертежа………………………………………………...................................................................................................................................................................................................5
1.2 Анализ производственной программы и установление типа производства и установление организационной формы сборки…………………………………………………………………………………………............................................……............7
1.3 Проектирование маршрута технологического процесса общей и узловой сборки с выбором технологических баз. Выбор сборочного оборудования, приспособлений и поъемно-транспортных средств…………………………………………………………………………………………..………….....................................................................................................................9
1.4. Разработка технологических операций сборки. Разбивка операций на переходы. Выбор основного, вспомогательного и контрольно-измерительного инструмента…………….…....................…….........10
1.5. Разработка карт эскизов на сборочные операции……………………………………………………...………….........................…...12
1.6. Определение режимов работы сборочного оборудования. Определение норм времени на операции технологического процесса сборки…………………………………………………………………………………………....................16
2. Разработка технологичесого процесса механической обработки детали
2.1 Описание конструкции и служебного назначения детали. Анализ конструкции детали на технологичность……………………………………………………………...…………………………………………………….........…………………………………........18
2.2 Выбор метода и способа получения заготовки; экономическое обоснование выбора…………..........21
2.3 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений…................….23
2.4 Определение операционных допусков, припусков и расчет межоперационных размеров табличным методом………………………………………………………………………………………..………………………………………….....................................25
2.5 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента…...................................................................................................................................................................................................................................................26
2.6 Расчет режимов резания (на 3..4 разнохарактерные операции) уточненным способом, на остальные операции по таблицам. Расчет основного времени……………………………….......................................................30
2.7 Определение норм времени. Составление управляющей программы на одну операцию………............32
3 Конструкторский раздел
3.1 Конструирование и расчет одного специального режущего инструмента…….................................................36
3.2 Расчет размеров одного измерительного инструмента…………………………………………................................................37
4 Производственная структура и технико-экономические расчеты
4.1 Структуризация производственного процесса участка..............................................................................................................38
4.2 Организация технического контроля................................................................................................................................................................. 40
4.3 Обеспечение комплекса мероприятий по охране труда................................................................................................................41
4.4 Определение потребного количества оборудования...................................................................................................................... 44
4.5 Определение площади участка........................................................................................................................................................................................47
4.6 Расчет стоимости основных и вспомогательных материалов....................................................................................... 49
4.7 Определение стоимости основных средств участка......................................................................................................................50
4.8 Определение общецеховых затрат........................................................................................................................................................................ 52
4.9 Калькуляция себестоимости 1 ед. производимой продукции............................................................................................... 56
4.10 Технико-экономические показатели проектируемого участка......................................................................................57
Заключение……………………………………………………………………………………………………………………………………...……….....................62
Список литературы………………………………………………………………………………………………………………..………….....................63

1 Разработка технологического процесса сборки сборочной единицы.
1.1 Описание конструкции и служебного назначения узла. Технологический анализ сборочного чертежа
К важнейшим вспомогательным механизмам любого судна относится рулевая машина, входящая в комплекс узлов, механизмов и агрегатов, составляющих рулевое устройство катера или корабля.
Судовая рулевая машина выполняет функцию обеспечения управляемости корабля, придерживание судном заданного курса, эффективное маневрирование.
Гидравлические рулевые машины судовые находят применение на новых судах, так как способны обеспечить более высокие крутящие моменты, плавное изменение скорости, бесшумность, защиту от перегрузок. Также они отличаются компактностью, небольшой массой и высоким КПД.
