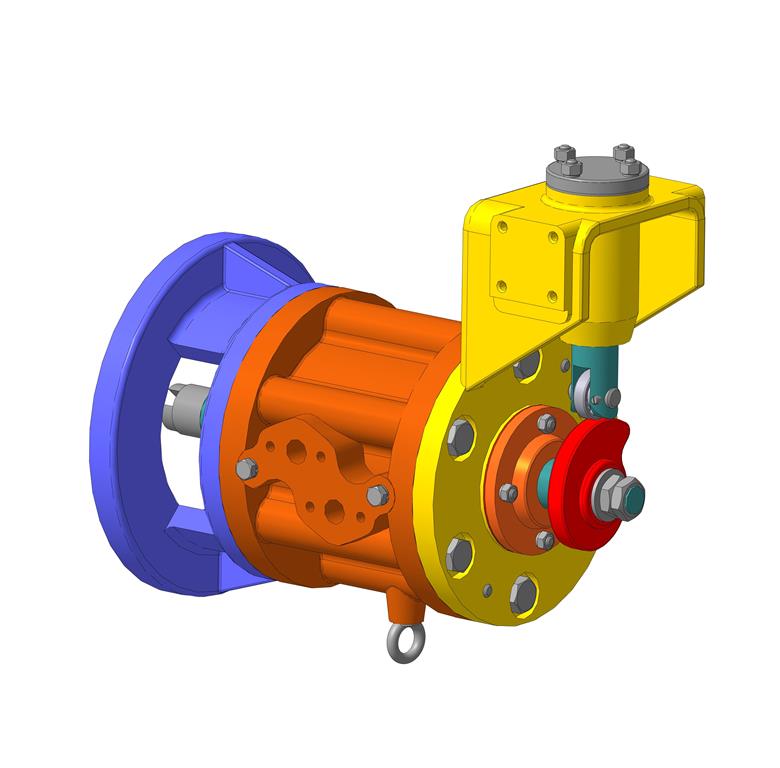

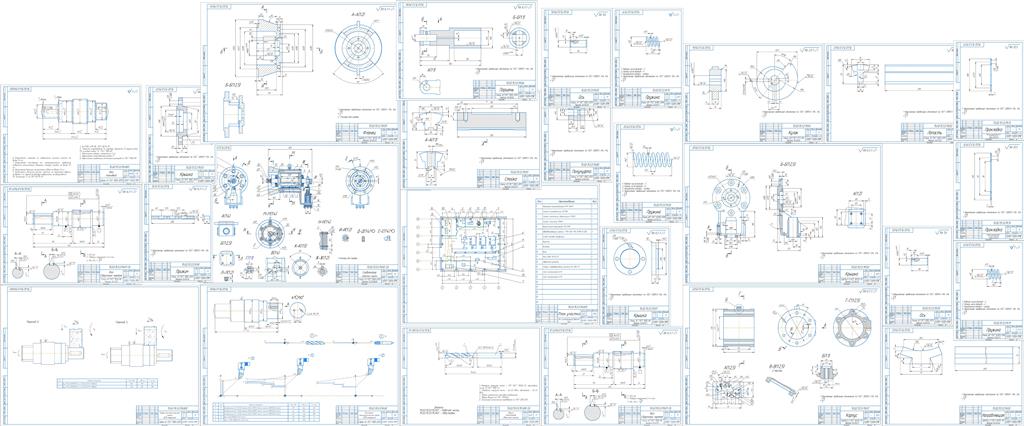

Тема дипломного проекта: Проект сборочного участка по изготовлению сборочной единицы «Сервомотор»

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"

ПМ01. Разработка технологических процессов и управляющих программ для изготовления деталей в металлообрабатывающих и аддитивных производствах в том числе автоматизированных
ПМ.02 Разработка технологических процессов для сборки узлов и изделий в механосборочном производстве, в том числе автоматизированном
ПМ.05 Организация деятельности подчиненного персонала

Тема дипломного проекта: Проект сборочного участка по изготовлению сборочной единицы «Сервомотор»

Содержание
Введение. …………………………………………..............................................................................................................................................................................4
1. Разработка технологичекского процесса сборки сборочной единицы

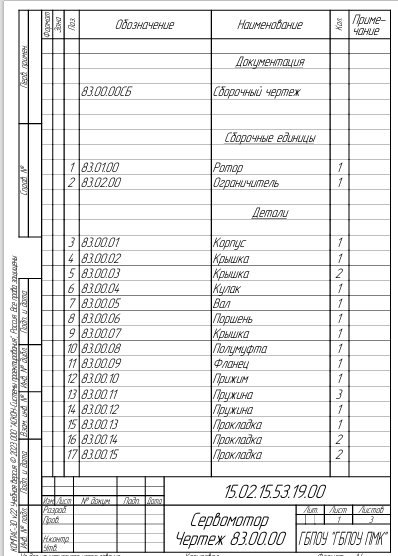

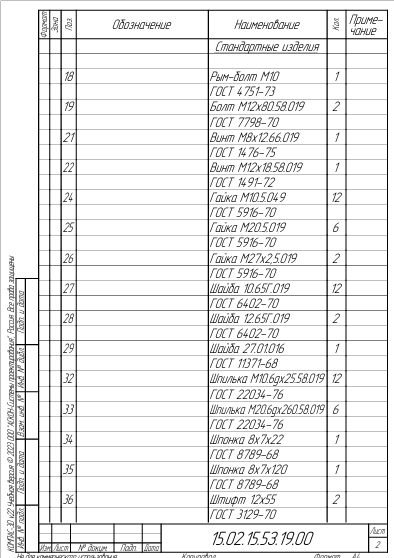

1.1 Описание конструкции и служебного назначения узла. Технологический анализ сборочного чертежа………………………………………………...................................................................................................................................................................................................5
1.2 Анализ производственной программы и установление типа производства и установление организационной формы сборки…………………………………………………………………………………………............................................……............7

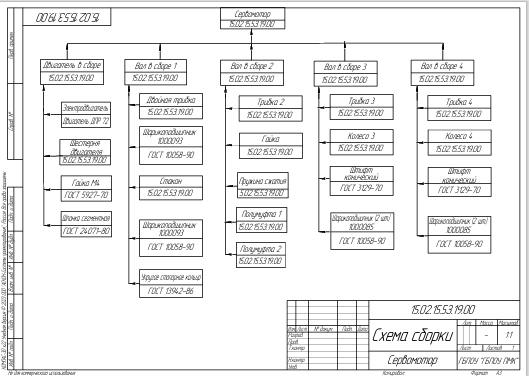

1.3 Проектирование маршрута технологического процесса общей и узловой сборки с выбором технологических баз. Выбор сборочного оборудования, приспособлений и поъемно-транспортных средств…………………………………………………………………………………………..………….....................................................................................................................9
1.4. Разработка технологических операций сборки. Разбивка операций на переходы. Выбор основного, вспомогательного и контрольно-измерительного инструмента…………….…....................…….........10

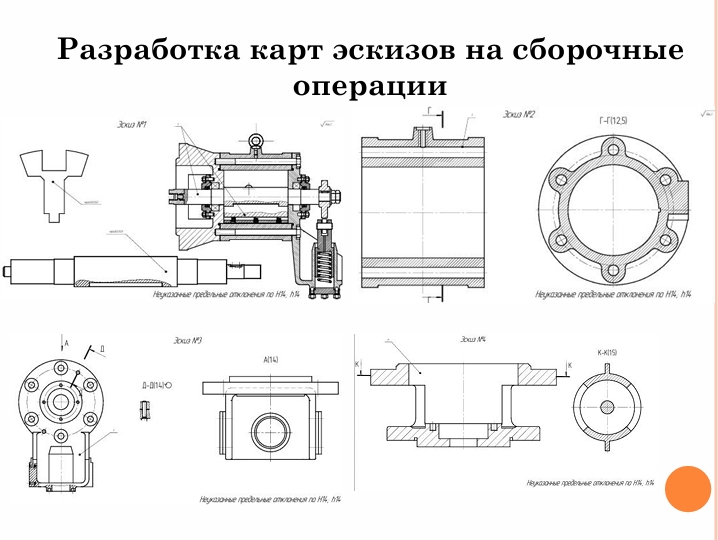

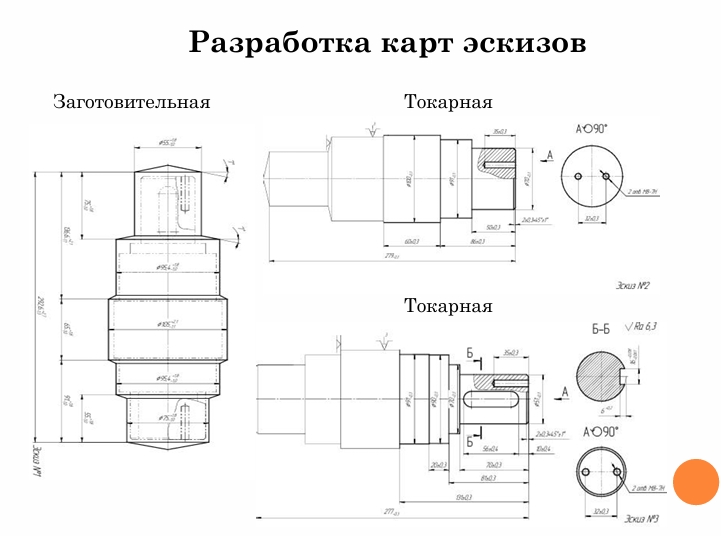

1.5. Разработка карт эскизов на сборочные операции……………………………………………………...………….........................…...12
1.6. Определение режимов работы сборочного оборудования. Определение норм времени на операции технологического процесса сборки…………………………………………………………………………………………....................16
2. Разработка технологичесого процесса механической обработки детали

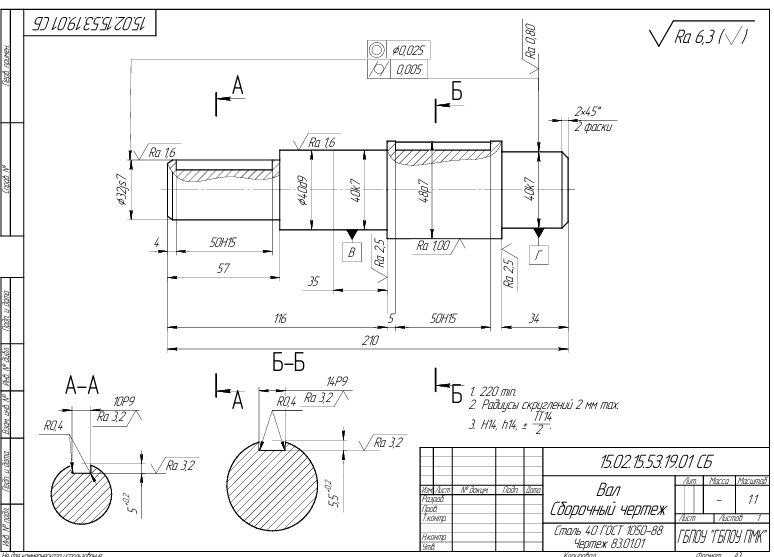

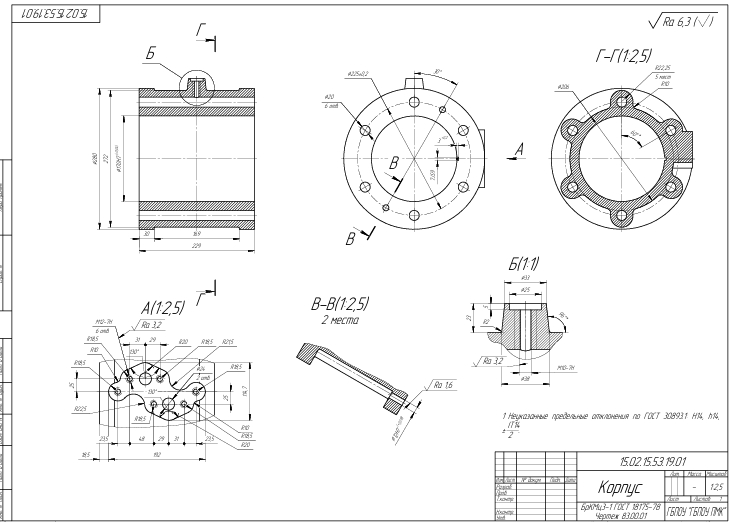

2.1 Описание конструкции и служебного назначения детали. Анализ конструкции детали на технологичность……………………………………………………………...…………………………………………………….........…………………………………........18
2.2 Выбор метода и способа получения заготовки; экономическое обоснование выбора…………..........21
2.3 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений…................….23
2.4 Определение операционных допусков, припусков и расчет межоперационных размеров табличным методом………………………………………………………………………………………..………………………………………….....................................25
2.5 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента…...................................................................................................................................................................................................................................................26
2.6 Расчет режимов резания (на 3..4 разнохарактерные операции) уточненным способом, на остальные операции по таблицам. Расчет основного времени……………………………….......................................................30
2.7 Определение норм времени. Составление управляющей программы на одну операцию………............32
3 Коеструкторский раздел
3.1 Конструирование и расчет одного специального режущего инструмента…….................................................36
3.2 Расчет размеров одного измерительного инструмента…………………………………………................................................37
4 Производственная структура и технико-экономические расчеты
4.1 Структуризация производственного процесса участка..............................................................................................................38
4.2 Организация технического контроля................................................................................................................................................................. 40
4.3 Обеспечение комплекса мероприятий по охране труда................................................................................................................41
4.4 Определение потребного количества оборудования...................................................................................................................... 44

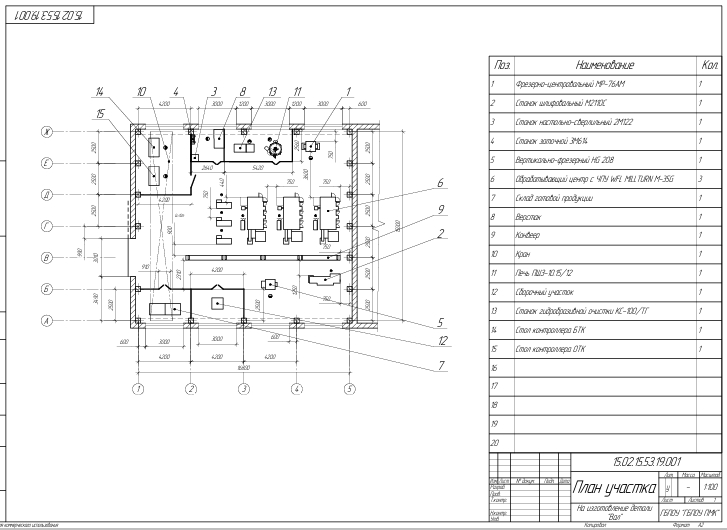

4.5 Определение площади участка........................................................................................................................................................................................47
4.6 Расчет стоимости основных и вспомогательных материалов....................................................................................... 49
4.7 Определение стоимости основных средств участка......................................................................................................................50
4.8 Определение общецеховых затрат........................................................................................................................................................................ 52
4.9 Калькуляция себестоимости 1 ед. производимой продукции............................................................................................... 56
4.10 Технико-экономические показатели проектируемого участка......................................................................................57
Заключение……………………………………………………………………………………………………………………………………...……….....................62
Список литературы………………………………………………………………………………………………………………..………….....................63
