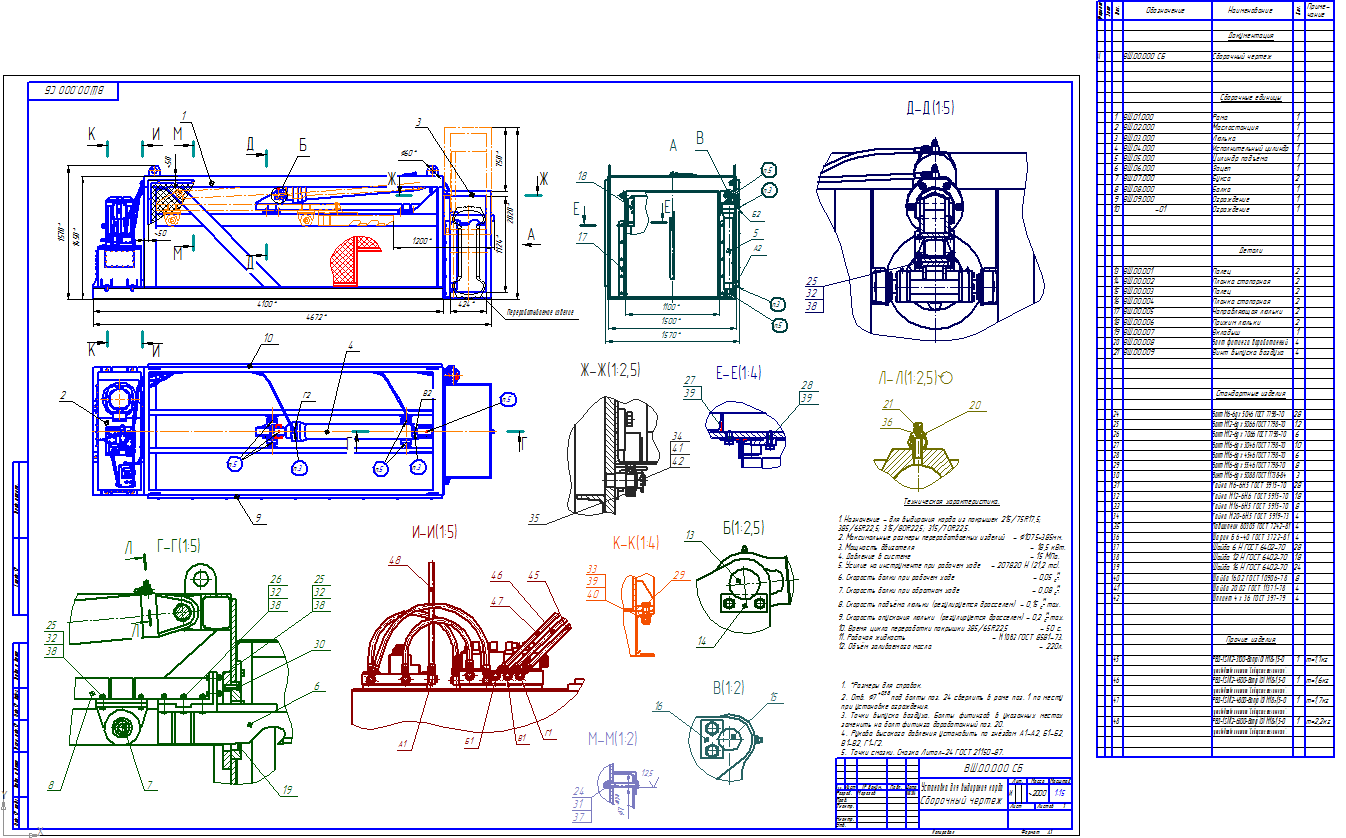

Вырыватель корда колеса

Вырыватель корда колеса для переработки резины в составе линии для переработки резины

Установка для выдирания корда техническая характеристика:
1. Назначение - для выдирания корда из покрышек 215/75R17,5;
385/65R22,5; 315/80R22,5; 315/70R22,5.
2. Максимальные размеры перерабатваемых изделий - 1075 385мм.
3. Мощность двигателя - 18,5 кВт.
4. Давление в системе - 15 МПа.
5. Усилие на инструменте при рабочем ходе - 207820 Н (21,2 тс).
6. Скорость балки при рабочем ходе - 0,05 .
7. Скорость балки при обратном ходе - 0,08 .
8. Скорость подъёма люльки (регулируется дросселем) - 0,15 max.
9. Скорость опускания люльки (регулируется дросселем) - 0,2 max.
10. Время цикла переработки покрышки 385/65R22,5 - 50 с.
11. Рабочая жидкость - М 10В2 ГОСТ 8581-73.
12. Объём заливаемого масла - 220л.

Состав: Сборочный чертеж (СБ), Узлы, Деталировка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
ВШ.08.003 - Стяжка.cdw
ВШ.08.005 - Плита зацепа.cdw
ВШ.09.001 - Уголок.cdw
ВШ.07.100 - Корпус.spw
ВШ.08.000 СБ - Балка Сборочный чертеж.cdw
ВШ.04.001 - Поршень.cdw
ВШ.01.003 - Косынка.cdw
ВШ.06.004 - Плита.cdw
ВШ.00.001 - Палец.cdw
ВШ.05.102 - Труба.cdw
ВШ.01.001 - Балка поперечная.cdw
ВШ.07.104 - Стойка.cdw
ВШ.05.202 - Стебель штока.cdw
ВШ.00.005 - Направляющая люльки.cdw
ВШ.07.100 СБ - Корпус Сборочный чертеж.cdw
ВШ.05.003 - Втулка.cdw
ВШ.05.200 СБ - Шток Сборочный чертеж.cdw
ВШ.03.003 - Ось.cdw
ВШ.09.003 - Уголок.cdw
ВШ.05.000 - Цилиндр подъёма люльки.spw
ВШ.03.103 - Платик.cdw
ВШ.04.003 - Втулка.cdw
ВШ.04.103 - Хвостовик.cdw
ВШ.06.000 СБ - Зацеп Сборочный чертеж.cdw
ВШ.04.000 СБ - Исполнительный цилиндр Сборочный чертеж.cdw
ВШ.03.002 - Проушина.cdw
ВШ.04.004 - Втулка направляющая.cdw
ВШ.01.023 - Балка поперечная.cdw
ВШ.07.101 - Вставка.cdw
ВШ.07.102 - Труба.cdw
ВШ.07.002 - Крышка торцовая.cdw
ВШ.01.009 - Скоба.cdw
ВШ.05.002 - Гайка специальная.cdw
ВШ.03.100 СБ - Рамка Сборочный чертеж.cdw
ВШ.01.000 СБ - Рама Сборочный чертеж.cdw
ВШ.07.003 - Шайба мазеудерживающая.cdw
ВШ.01.000 - Рама.spw
ВШ.03.104 - Скоба.cdw
ВШ.08.008 - Плита проушин.cdw
ВШ.08.007 - Ребро.cdw
ВШ.04.100 СБ - Гильза Сборочный чертеж.cdw
ВШ.05.000 СБ - Цилиндр подъёма люльки Сборочный чертеж.cdw
ВШ.01.004 - Фланец.cdw
ВШ.01.007 - Ось.cdw
ВШ.07.103 - Плита.cdw
ВШ.01.006 - Проушина.cdw
ВШ.01.008 - Плита передняя.cdw
ВШ.08.002 - Стойка.cdw
ВШ.00.004 - Вкладыш.cdw
ВШ.09.002 - Уголок.cdw
ВШ.08.001 - Швеллер.cdw
ВШ.05.101 - Фланец.cdw
ВШ.03.000 - Люлька.spw
ВШ.06.002 - Пластина.cdw
ВШ.07.000 - Букса.spw
ВШ.04.000 - Исполнительный цилиндр.spw
ВШ.07.001 - Ролик.cdw
ВШ.04.102 - Труба.cdw
ВШ.07.000 СБ - Букса Сборочный чертеж.cdw
ВШ.00.000 - Установка для выдирания корда.spw
ВШ.06.003 - Зубок.cdw
ВШ.09.004 - Уголок.cdw
ВШ.03.102 - Поперечина.cdw
ВШ.08.004 - Плита буксы.cdw
ВШ.03.006 - Кольцо распорное.cdw
ВШ.09.000 - Ограждение.spw
ВШ.01.002 - Стяжка.cdw
ВШ.01.012 - Стойка.cdw
ВШ.05.201 - Серьга.cdw
ВШ.05.004 - Втулка направляющая.cdw
ВШ.05.001 - Поршень.cdw
ВШ.03.004 - Стяжка.cdw
ВШ.00.000 СБ - Установка для выдирания корда Сборочный чертеж.cdw
ВШ.08.000 - Балка.spw
ВШ.06.005 - Стойка.cdw
ВШ.05.200 - Шток.spw
ВШ.03.101 - Стойка.cdw
ВШ.04.101 - Фланец.cdw
ВШ.06.001 - Ребро.cdw
ВШ.04.100 - Гильза.spw
ВШ.05.103 - Хвостовик.cdw
ВШ.04.005 - Шток.cdw
ВШ.01.013 - Проушина.cdw
ВШ.01.005 - Проушина.cdw
ВШ.05.100 СБ - Гильза Сборочный чертеж.cdw
ВШ.03.005 - Пластина.cdw
ВШ.03.100 - Рамка.spw
ВШ.01.011 - Петля.cdw
ВШ.07.004 - Ось.cdw
ВШ.09.000 СБ - Ограждение Сборочный чертеж.cdw
ВШ.03.000 СБ - Люлька Сборочный чертеж.cdw
ВШ.00.002 - Планка стопорная.cdw
ВШ.05.100 - Гильза.spw
ВШ.08.006 - Фланец.cdw
ВШ.06.000 - Зацеп.spw
ВШ.00.003 - Прижим люльки.cdw
ВШ.04.002 - Гайка специальная.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Азат
Дата: 2017-05-12
Просмотры: 1381
