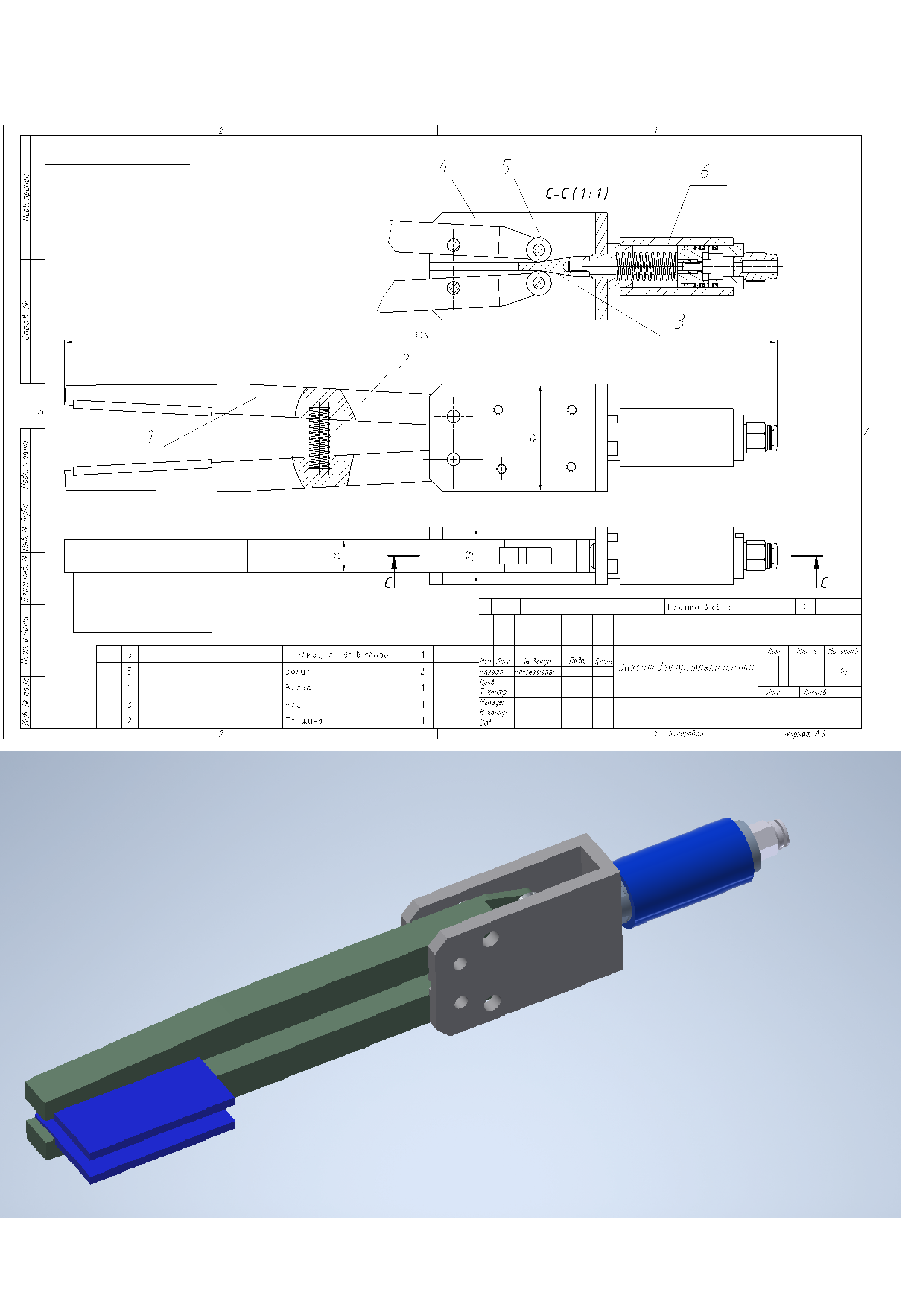

Захват протяжного устройства для протяжки пленки
захват протяжного устройства ,преимущественно для протяжки пленки. Зажим пленки клиновым механизмом с пневмоцилиндром. В разделе браузера "клин" Опция ПРИВОД запускает анимацию .цилиндр вложен параметрический . Для запуска анимации: в браузере нажимаем правой клавишей строку "ПРИВОД" , в появившемся окошке лево клавишей нажимаем " привод", в появившемся окошке левой клавишей нажимаем одну из одиночных стрелок . начинается движение. Ролики связаны с клином зависимостью "касательность " Возврат губок пружиной ,для изменения режима движения нажимаем на двойную стрелку (справа внизу) Деталь "обойма захвата" сделана прозрачной желтой , чтобы лучше было видно движение
Состав: 3D сборка
Софт: Inventor 2023
Файлы:
