Сушильный барабан СБ-2-10

500

Сушильный барабан для сушки песка диаметром 2000 мм и длиной 10000 мм.
Габаритные размеры бандажного кольца (ДхТхШ): 2360 х 80 х 180 мм.
Привод осуществляется через зубчатый венец.
Внешний контур барабана утеплен минеральной ватой толщиной 50 мм и покрыт слоем оцинковки толщиной 0,8 мм

3D Модели Барабан Барабанные сушилки бочка сушильный барабан Сушка сушка песка

Автор

Илья Макушин

Дата

01.04.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

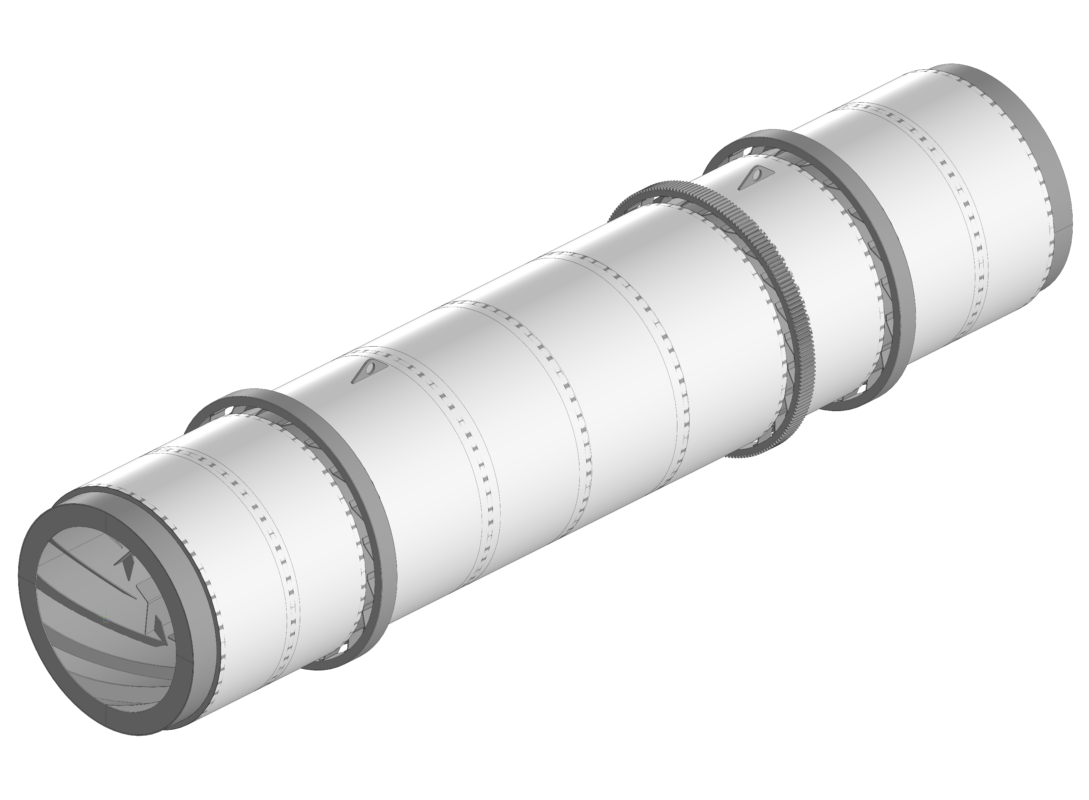

- Изометрия.png

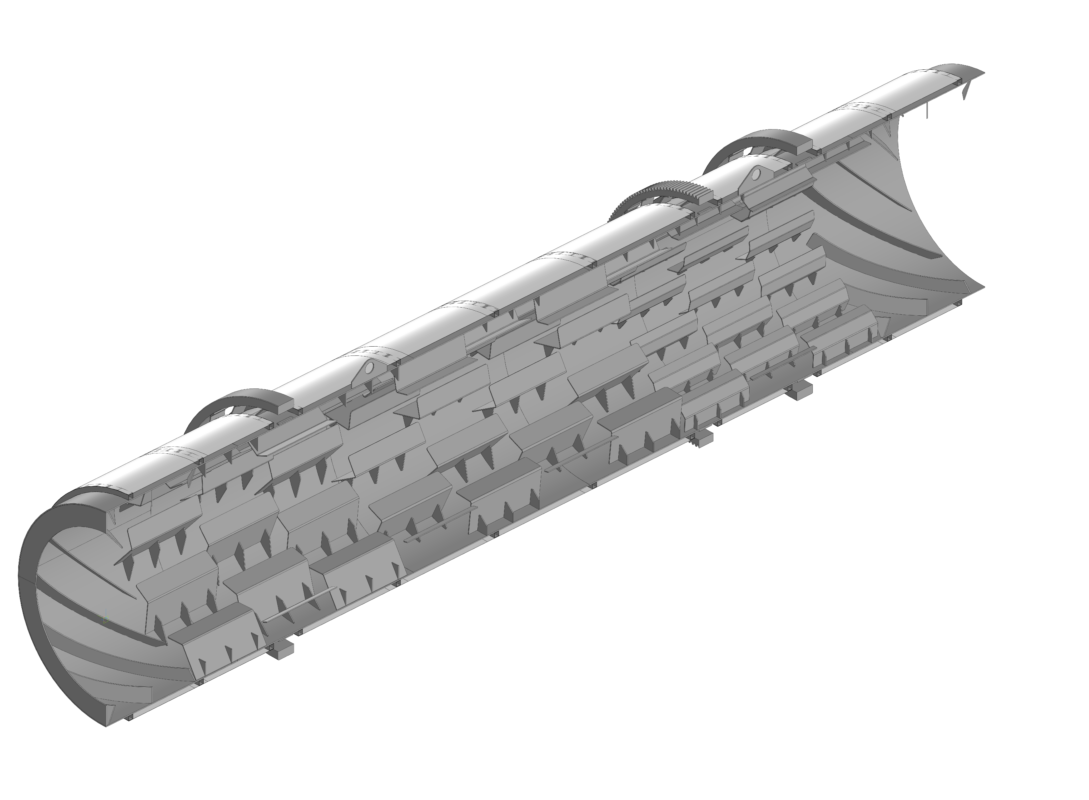

- Изометрия в разрезе.png
- СБ-2-10.1000.000 СБ - Сушильный барабан.a3d
- СБ-2-10.1000.000 СБ - Сушильный барабан.stp
- СБ-2-10.1000.001 - Обечайка.m3d
- СБ-2-10.1000.002 - Бандажное кольцо.m3d
- СБ-2-10.1000.003 - Обечайка большая.m3d
- СБ-2-10.1000.004 - Рессора.m3d
- СБ-2-10.1000.005 - Загрузной сектор.m3d
- СБ-2-10.1000.006 - Загрузная лопатка.m3d
- СБ-2-10.1000.007 - Зубчатый венец.m3d
- СБ-2-10.1000.008 - Рессора.m3d
- СБ-2-10.1000.009 - Ухо.m3d
- СБ-2-10.1000.010 - Кольцо.m3d
- СБ-2-10.1000.011 - Оцинковка.m3d
- СБ-2-10.1000.012 - Оцинковка.m3d
- СБ-2-10.1000.013 - Оцинковка.m3d
- СБ-2-10.1000.014 - Оцинковка.m3d
- СБ-2-10.1100.000 СБ - Лопатка ковшовая.a3d
- СБ-2-10.1100.001 - Лопатка ковшовая.m3d
- СБ-2-10.1100.002 - Ребро.m3d
- СБ-2-10.1200.000 СБ - Лопатка ковшовая прямая.a3d
- СБ-2-10.1200.001 - Лопатка.m3d
- СБ-2-10.1200.002 - Ребро.m3d
- СБ-2-10.1300.000 СБ - Выгрузная лопатка.a3d
- СБ-2-10.1300.001 - Лопатка.m3d
- СБ-2-10.1300.002 - Ребро.m3d
